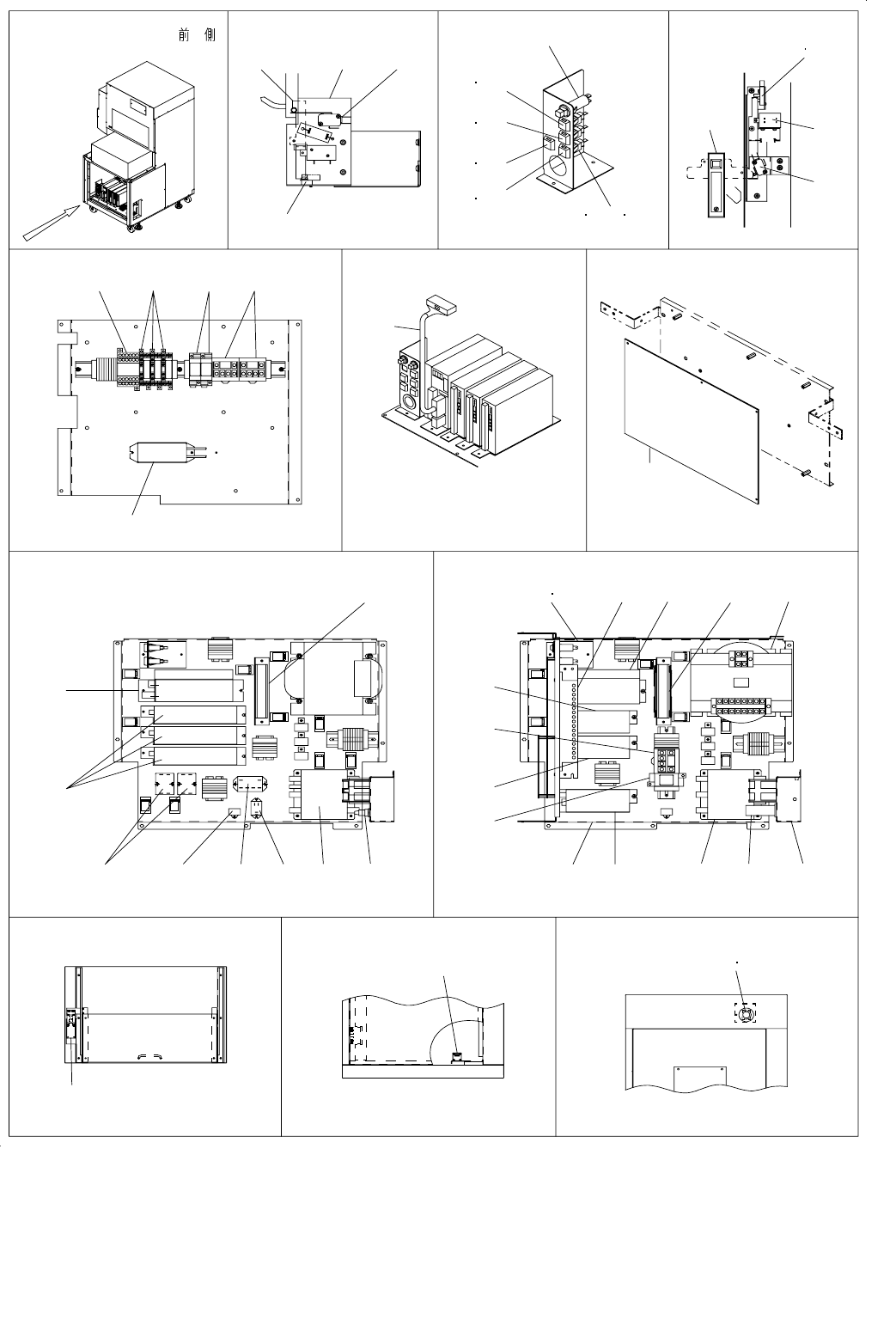

4. ELECTRIC APPARATUS COMPONENTS
電装関係
FRONT VIEW
16
11
47
12
13
15
4
1
23
5
6
39 51
8
41
9
40
10
41
7
41
14
17
18
19
20
21 22 23 24
25
26
50 31
27
28
32
33
34
30
29
35
36
37
49
45
44
43
42
46
38
48
48
48
52
- 8 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....M/C REV.A (FOR EN) Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ 用）
M/C REV.B (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ｂ（ＥＮ を除く）
#03....M/C REV.G (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ｇ（ＥＮ を除く）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1049-717-000 X INTERLOCK LEVER
Ｘ インターロックレバー
1
2 E1048-717-0A0 X INTERLOCK BRACKET ASM.
Ｘ インターロック ＢＲ 組
1
3 HA-0013100-00 MICROSWITCH
マイクロ スイッチ
1
4 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
5 HA-0038000-0B CIRCUIT PROTECTOR 10A
サーキットプロテクタ １０ Ａ
1
6 HF-0088110-00 FUSE HOLDER.
ヒューズホルダー
4
7 HF-0041040-P0 FUSE 4A
ヒュ−ズ ４ Ａ
1
8 HF-0041040-P0 FUSE 4A
ヒュ−ズ ４ Ａ
1
9 HF-0041031-5S FUSE 3.15A
ヒュ−ズ ３．１５ Ａ
1
10 HF-0041040-P0 FUSE 4A
ヒュ−ズ ４ Ａ
1
11 HD-0013500-00 SENSOR
センサ
1
12 E9402-717-0A0 DOOR LOCK SOLENOID ASM.
ドアロックソレノイド組
1
13 HA-0017000-0A SWITCH
マイクロ ＳＷ
1
14
#01
E9075-723-0A0 RESISTANCE ASM.
回生抵抗組
1
15 E9605-726-0A0 AC SERVO CONTROL CABLE ASM.
ＡＣ サ−ボコントロ−ルケ−ブル組
1
16 E8601-717-0D0 CTL BOARD D ASM.
ＣＴＬ基板Ｄ組
1
17 E9603-717-0A0 AC SERVO DRIVER ASM.
ＡＣ サ−ボドライバ組
1
18 HM-0005700-10 DRIVER
５相ドライバ−
3
19 E9315-717-0A0 FAN MOTOR ASM.
ファンモ−タ組
1
20 HB-0011200-00 RELAY
リレー
2
21 E9314-717-0A0 SPARK KILLER ASM.
スパークキラー組
1
22 HB-0011000-00 RELAY
リレー
1
23 E9307-717-0A0 RELAY 2 CABLE ASM.
ＲＥＬＡＹ ２束線組
1
24 E9220-723-0A0 NOISE FILTER CABLE ASM.
ノイズフィルタ束線組
1
25 E9178-723-0A0 POWER LAMP CABLE ASM.(CE)
パワーランプ束線組
1
26
#01
E4009-723-AA0 FUSE BRACKET 4S ASM.
ヒューズＢＲ４Ｓ組
1
27
#01
E9608-723-000 AC SERVO DRIVER (CE)
ＡＣ サーボドライバ（ＣＥ）
1
28
#01
E9308-723-0A0 FAN MOTOR ASM.(CE)
ファンモータ組（ＣＥ）
1
29
#01
E9102-723-AA0 NOISE FILTER CABLE ASM.(CE)
ノイズフィルタ束線組（ＣＥ）
1
30
#01
E9178-723-AA0 POWER LAMP CABLE ASM.(CE)
パワーランプ束線組（ＣＥ）
1
31
#01
HX-0055000-00 POWER SUPPLY UNIT
電源ユニット
1
32
#01
E9607-723-000 POWER SUPPLY TRANSFORMER
電源トランス
1
33
#01
E4101-723-000 E BASE 4S
Ｅ ベース４ Ｓ
1
34
#01
E4102-723-000 MAIN SWITCH BRACKET 4S (CE)
メイン ＳＷ ＢＲ ４ Ｓ （ＣＥ）
1
35
#01
E9057-723-0A0 COVER OPEN SWITCH ASM.(CE)
カバーオープン ＳＷ 組（ＣＥ）
1
36
#01
E9059-723-0A0 DOOR OPEN SWITCH ASM. (CE)
ドアオープン ＳＷ 組（ＣＥ）
1
37
#01
E9060-723-0A0 EMERGENCY STOP SWITCH ASM.(CE)
非常停止 ＳＷ 組（ＣＥ）
1
38
#01
HB-0014000-00 RELAY
リレー
1
39
#01
HF-0049163-PB FUSE CARRIER
ヒューズキャリア
4
40
#01
HF-0013031-5S FUSE 3.15A 250V REF. NO.112
ヒューズ （３．１５ Ａ）
1
41
#01
HF-0013040-P0 FUSE 4A
ヒューズ ４ Ａ
3
42
#01
HB-0014300-00 SAFETY RELAY UNIT
セーフティリレーユニット
1
43
#01
HB-0013900-00 RELAY
リレー
3
44
#01
E9641-040-000 RELAY MY-2 DC-24V
リレ− ＭＹ ２ ＤＣ ２４ Ｖ
2
45
#01
HB-0014200-00 RELAY
リレー
2
46
#01
HB-0014200-00 RELAY
リレー
1
47
#02
HD-0019300-00 PHOTO SENSOR
フォトインタラプタ
1
48
#01
E9612-723-000 PM DRIVER 3A(CE)
ＰＭ ドライバ ３ Ａ（ＣＥ）
3
49 E9465-717-0A0 EMERGENCY STOP SWITCH ASM.
非常停止 ＳＷ 組 Ｒ
1
50
#03
E4114-723-000 FUSE BRACKET
ヒューズブラケット
1
51
#03
E9629-723-000 FUSE HOLDER
ヒューズホルダー
4
52 E1504-716-000 DOOR HANDLE
ドアハンドル
1
- 9 -
5. COVER COMPONENTS
カバー関係
30
32
30
31
40
18
43
27
39
28
23
33
29
35
36
41
20
21
26
38
25
22
37
64
56
71
53
53
55
54
70
69
17
16
42
34
24
3
4
7
11
46
47
9
9
9
9
8
11
2
45
44
11
11
3
10
3
13
12
3
13
6
1
65
5
52
51
49
48
50
19
60
62
63
59
57
58
67
66
FRONT VIEW
61
68
14 15
