- 2 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E1110-717-000 X CYLINDER BASE

Ｘシリンダベース

1

2 E2531-715-000 TS HOLDER

ＴＳホルダ

1

3 E9448-717-0A0 TSP ASM.

ＴＳＰ組

1

4 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

2

5 PJ-0205000-02 PLUG

プラグ

2

6 PJ-0500505-01 BARBED FITTING JOINT

ミニチュア管継手

2

7 PJ-0460525-03 HOSE ELBOW

ホ−スエルボ

2

8 PJ-3090504-01 PAD ADAPTER

パッドアダプタ

2

9 E3351-780-000 NYLON TUBE

ナイロンチューブ

1

10 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

5

11 PA-0603004-A0 FREE MOUNT CYLINDER

フリーマウントシリンダ

2

12 PC-0105080-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

4

13 SM-6032502-UZ BOLT M3 L=25

六角穴ボルトＭ３Ｌ＝２５

4

14 PX-5000600-00 VACUUM PAD

真空パッド

1

15 PX-5000610-00 VACUUM PAD

真空パッド

1

16 E1119-717-000 XYS BELT CONNECTOR

ＸＹＳベルトコネクタ

1

17 E1114-717-000 X BELT

Ｘベルト

1

18 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

4

19 E2065-723-000 CL STOPPER TAPE

ＣＬストッパテープ

4

20 E2064-723-000 CL STOPPER

ＣＬストッパ

2

21 E1111-717-000 X CYLINDER PLATE

Ｘシリンダプレート

2

22 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

4

23 E1112-717-000 X BUFFER SH

Ｘバッファーシャフト

2

24 RE-0200000-K0 E-RING

Ｅ形止め輪２

6

25 E1113-717-000 X BUFFER SPRING

Ｘバッファースプリング

2

26 E9432-717-0A0 HEAD 1 SENSOR ASM.

ヘッド１センサ組

1

27 E9433-717-0A0 HEAD 2 SENSOR ASM.

ヘッド２センサ組

1

28 E1101-717-000 X BASE

Ｘベース

1

29 E1105-717-000 X LINEAR WAY

Ｘリニアウェイ

1

30 SM-6030802-TN BOLT

六角穴ボルト

8

31 E1116-717-000 XY IDOLER BRACKET

ＸＹアイドラブラケット

2

32 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

33 E1115-717-0B0 XY IDOLER PULLEY ASM. B

ＸＹアイドラプーリ組Ｂ

2

34 WP-0320501-SC WASHER M3

平座金３．２Ｘ７Ｘ０．５

1

35 400-49945 CASTER 6S

キャスター６Ｓ

4

36 SM-6082002-TN SCREW M8 L=20

六角穴ボルトＭ８Ｌ＝２０

16

37 E1121-717-000 X CABLEVEYOR

Ｘケーブルベア

1

38 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

2

39 E1120-717-000 X CABLEVEYOR BR

ＸケーブルベアＢＲ

1

40 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

41 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

42 E1116-717-000 XY BRACKET

ＸＹアイドラブラケット

1

43 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

2

44 E1117-717-0A0 XY ROLLER ASM.

ＸＹアイドラローラ組

1

45 E1002-717-000 ADJUSTER FOOT

アジャスタ

4

46 NM-6200001-SC NUT

六角ナット

4

47 HD-0005700-0A PHOTO SENSOR

フォトセンサ

3

48 PJ-3090600-02 IKEI TRIPLE 6-4

異径トリプル６−４

1

49 PJ-3040400-04 ELBOW

レジューサエルボ

1

50 SL-4041891-SC SCREW M4 L=18

なべ小ねじセムスＭ４Ｌ＝１８

2

51 E9445-717-0A0 HEAD 2 SV ASM.

ヘッド１ＳＶ組

1

52 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

53 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

4

54 E3274-760-000 SILENCER

サイレンサ

4

55 E9446-717-0A0 HEAD 2 SV ASM.

ヘッド２ＳＶ組

1

56 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

3

57 HX-0018800-0D BUSH

ブッシュ

1

58 E9438-717-0A0 HEAD 1 EJECTOR ASM.

ヘッド１エジェクタ組

1

59 E9439-717-0A0 HEAD 2 EJECTOR ASM.

ヘッド２エジェクタ組

1

60 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

61 PJ-3010405-02 HALF UNION 4XM5

ハ−フユニオン４ＸＭ５

2

62 PJ-3040405-04 ELBOW UNION

エルボユニオン

2

63 E1103-717-000 X MOTOR BRACKET

Ｘモータブラケット

1

64 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

65 E1104-717-000 XYZ MOTOR PULLEY

ＸＹモータープーリー

1

66 E2211-524-000 SCREW

ダブルポイントセットＳＣ

2

67 E9330-717-0A0 X MOTOR ASM.

Ｘモ−タ−組

1

68

#01

E9021-723-0A0 Y MOTOR ASM. (CE)

Ｙモーター組（ＣＥ）

1

69 SM-6041002-TN BOLT

六角穴ボルト

4

70 E1106-717-000 X CARRIER BASE

Ｘキャリアベース

1

71 E1108-717-000 X SENSOR DOG

Ｘセンサアクチュエータ

1

72 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

2

73 SM-6030502-TN SCREW M3 L=5

六角穴ボルトＭ３Ｌ＝５

4

74 E1107-717-000 X BALL SLIDE 1045

Ｘボールスライド１０４５

2

75 E1109-717-000 X PAD BASE

Ｘパッドベース

2

76 PJ-3090504-01 PAD ADAPTER

パッドアダプタ

2

77 SM-6040602-TN BOLT

六角穴ボルト

2

78 SM-4860401-UZ SCREW M2.6 L=4

なべ小ねじＭ２．６Ｌ＝４

4

79 E1122-717-000 STUD L=26

スタッドＬ２６

1

- 3 -

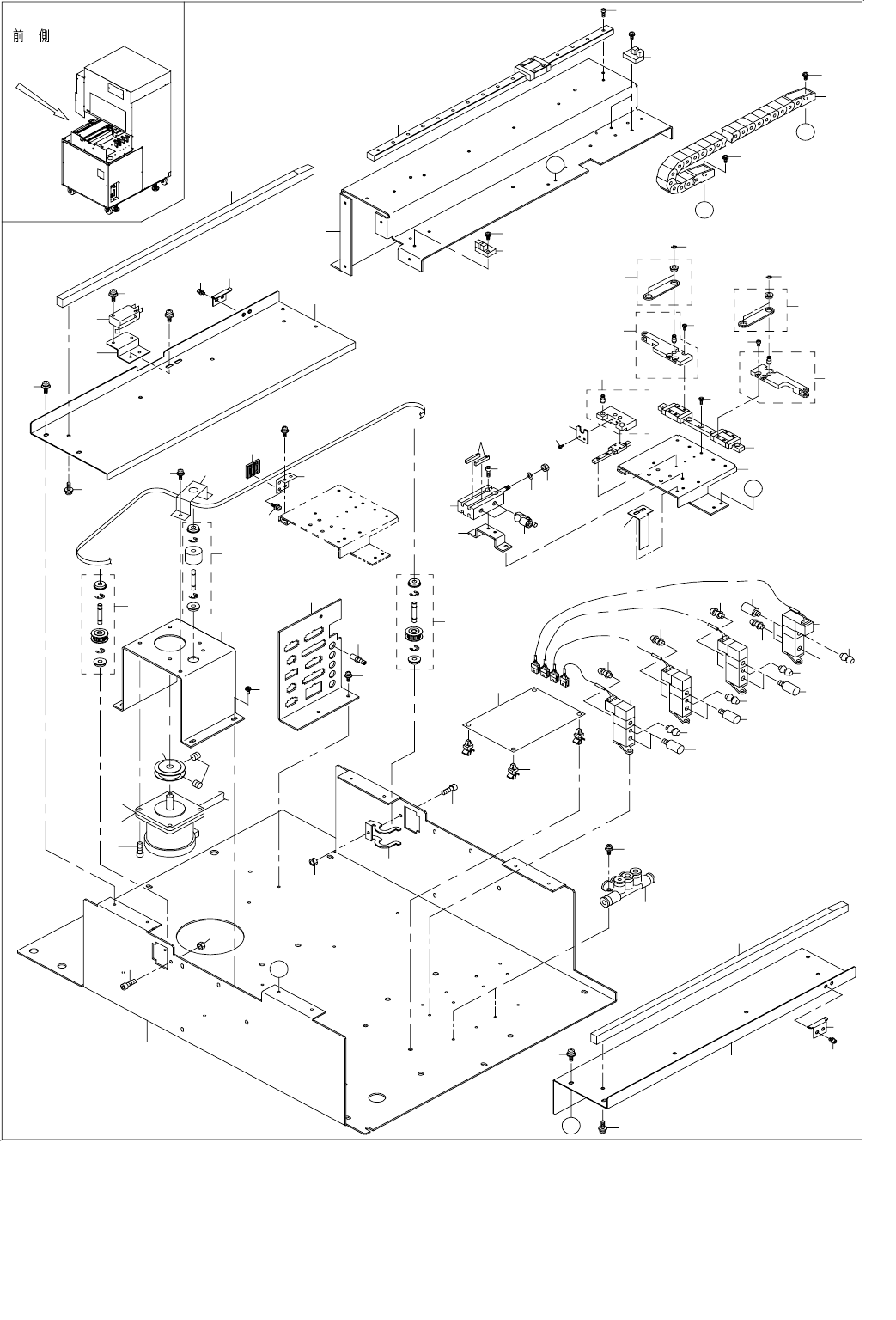

2. Y UNIT

Ｙユニット

FRONT VIEW

53

54

1

65

64

62

63

61

60

65

59

66

59

58

57

56

55

8

9

3

2

5

63

61

50

52

51

49

52

51

46

47

44

45

42

43

20

19

18

20

19

13

12

14

11

14

30

41

29

27

28

26

31

34

35

36

37

38

4

10

21

40

39

40

48

79

81

80

67

72

75

73

70

78

16

77

74

77

17

15

22

76

69

24

68

23

25

39

33

32

50

A

71

B

C

6

7

- 4 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E1201-717-000 Y UNIT BASE

Ｙユニットベース

1

2 PJ-3090600-02 IKEI TRIPLE 6-4

異径トリプル６−４

2

3 SL-4031891-SC SCREW M3 L=18

座金付きなべ小ねじＭ３Ｌ＝１８

4

4 E1202-717-000 Y MOTOR BR

ＹモータＢＲ

1

5 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

6 E9023-717-0A0 X MOTOR ASM.

Ｘモ−タ組

1

7

#01

E9021-723-0A0 Y MOTOR ASM. (CE)

Ｙモーター組（ＣＥ）

1

8 SM-6041002-TN BOLT

六角穴ボルト

4

9 E1104-717-000 XYZ MOTOR PULLEY

ＸＹモータープーリー

1

10 E2211-524-000 SCREW

ダブルポイントセットＳＣ

2

11 E1217-717-000 Y CONNECTOR BR

ＹコネクタＢＲ

1

12 PJ-2300042-00 UNION

隔壁用ユニオン

5

13 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

14 E1115-717-0A0 XY PULLEY ASM. A

ＸＹアイドラプーリ組Ａ

2

15 E4212-717-0A0 Y HOLD BASE A ASM.

ＹホールドベースＡ組

1

16 SM-6030402-TN BOLT M3X4

六角穴付きボルト

4

17 E4214-717-0A0 Y HOLD BASE B ASM.

ＹホールドベースＢ組

1

18 E2731-531-000 CR IDOLER PULLEY BLACKET

ＣＲアイドラプーリブラケット

2

19 SM-6032002-TN SCREW M3X0.5 L=20

六角穴ボルトＭ３Ｘ０．５Ｌ＝２０

2

20 NM-6030001-SC NUT M3

六角ナットＭ３Ｘ０．５１種

2

21 E1117-717-0A0 XY ROLLER ASM.

ＸＹアイドラローラ組

1

22 SM-6030402-TN BOLT M3X4

六角穴付きボルト

4

23 E4211-717-000 Y HOLD LINEAR WAY

Ｙホールドリニアウェイ

1

24 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

5

25 E1116-717-000 XY BRACKET

ＸＹアイドラブラケット

1

26 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

2

27 E1211-717-000 Y BELT CONNECTOR BR

ＹベルトコネクタＢＲ

1

28 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

4

29 E1119-717-000 XYS BELT CONNECTOR

ＸＹＳベルトコネクタ

1

30 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

31 E1212-717-000 Y RAIL BASE A

ＹレールベースＡ

1

32 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

33 E1214-717-000 Y RAIL

Ｙレールベース

1

34 SV-4031006-SR SCREW M3 L=10

座付きタッピンねじ

4

35 E1216-717-000 Y TRAY SW BRACKET

ＹトレイＳＷブラケット

1

36 HA-0013100-00 MICROSWITCH

マイクロスイッチ

1

37 SL-4031691-SC SCREW M3 L=16

座金付きなべ小ねじＭ３Ｌ＝１６

2

38 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

39 E1224-717-000 Y TRAY STOPPER

Ｙトレイストッパ

2

40 SL-6030692-TN BOLT

座金付き六角穴ボルト

4

41 E1210-717-000 Y BELT

Ｙベルト

1

42 E1213-717-000 Y RAIL BASE B

ＹレールベースＢ

1

43 E1214-717-000 Y RAIL

Ｙレールベース

1

44 SV-4031006-SR SCREW M3 L=10

座付きタッピンねじ

4

45 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

46 E1208-717-000 Y LINEAR WAY BASE

Ｙリニアウェイベース

1

47 E1207-717-000 Y LINEAR WAY

Ｙリニアウェイ

1

48 SM-6030802-TN BOLT

六角穴ボルト

6

49 E1215-717-000 Y CABLEVEYOR

Ｙケーブルベア

1

50 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

51 HD-0005700-0A PHOTO SENSOR

フォトセンサ

3

52 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

3

53 E8602-717-0A0 CN CIRCUIT BOARD ASM.

ＣＮ基板組

1

54 HX-0022800-0A SPACER

スペ−サ

4

55 E9441-717-0A0 SHUTTER OPEN SV ASM.

シャッタ−オ−プンＳＶ組

1

56 E9442-717-0A0 TRAY HOLDER SV ASM.

トレイホ−ルドＳＶ組

1

57 E9443-717-0A0 S2 SWITCH SV ASM.

Ｓ２切換えＳＶ組

1

58 E9444-717-0A0 BGA HOLDER SV ASM.

ＢＧＡホ−ルドＳＶ組

1

59 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

3

60 E3274-760-000 SILENCER

サイレンサ

1

61 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

2

62 E3274-760-000 SILENCER

サイレンサ

2

63 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

3

64 E3274-760-000 SILENCER

サイレンサ

2

65 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

3

66 E3274-760-000 SILENCER

サイレンサ

2

67 E4210-717-000 Y CARRIER BASE

Ｙキャリアベース

1

68 E4219-717-000 Y CYLINDER BR

ＹシリンダＢＲ

1

69 PA-1001524-A0 AIR CYLINDER

エアシリンダ

1

70 SM-6031202-TN B0LT

六角穴ボルトＭ３Ｌ＝１２

2

71 PC-0105190-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

2

72 E9430-717-0A0 TRAY SENSOR ASM.

トレイセンサ−組

1

73 E1218-717-000 Y SENSOR ACTUATER

Ｙセンサアクチュエータ

1

74 E4215-717-000 HEAD LINEAR WAY

ヘッドリニアウェイ

1

75 E4216-717-0A0 Y LINK BASE ASM.

Ｙリンクベース組

1

76 E4218-717-0A0 Y LINK PLATE ASM.

Ｙリンクプレート組

1

77 RE-0300000-K0 E-RING 3

Ｅ形止め輪３

4

78 E4217-717-000 Y CLYNDER PLATE

Ｙシリンダプレート

1

79 SM-6020402-TN BOLT M2 L=4

六角穴ボルトＭ２Ｌ＝４

2

80 WP-0430801-SC WASHER 4.3X9X0.8

平座金４．３Ｘ９Ｘ０．８

1

81 E1432-726-000 CLYNDER NUT

シリンダーナット

1
