TR4SN-Rev02.pdf - 第8页

- 4 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E1201-717-000 Y UNIT BASE

Ｙユニットベース

1

2 PJ-3090600-02 IKEI TRIPLE 6-4

異径トリプル６−４

2

3 SL-4031891-SC SCREW M3 L=18

座金付きなべ小ねじＭ３Ｌ＝１８

4

4 E1202-717-000 Y MOTOR BR

ＹモータＢＲ

1

5 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

6 E9023-717-0A0 X MOTOR ASM.

Ｘモ−タ組

1

7

#01

E9021-723-0A0 Y MOTOR ASM. (CE)

Ｙモーター組（ＣＥ）

1

8 SM-6041002-TN BOLT

六角穴ボルト

4

9 E1104-717-000 XYZ MOTOR PULLEY

ＸＹモータープーリー

1

10 E2211-524-000 SCREW

ダブルポイントセットＳＣ

2

11 E1217-717-000 Y CONNECTOR BR

ＹコネクタＢＲ

1

12 PJ-2300042-00 UNION

隔壁用ユニオン

5

13 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

14 E1115-717-0A0 XY PULLEY ASM. A

ＸＹアイドラプーリ組Ａ

2

15 E4212-717-0A0 Y HOLD BASE A ASM.

ＹホールドベースＡ組

1

16 SM-6030402-TN BOLT M3X4

六角穴付きボルト

4

17 E4214-717-0A0 Y HOLD BASE B ASM.

ＹホールドベースＢ組

1

18 E2731-531-000 CR IDOLER PULLEY BLACKET

ＣＲアイドラプーリブラケット

2

19 SM-6032002-TN SCREW M3X0.5 L=20

六角穴ボルトＭ３Ｘ０．５Ｌ＝２０

2

20 NM-6030001-SC NUT M3

六角ナットＭ３Ｘ０．５１種

2

21 E1117-717-0A0 XY ROLLER ASM.

ＸＹアイドラローラ組

1

22 SM-6030402-TN BOLT M3X4

六角穴付きボルト

4

23 E4211-717-000 Y HOLD LINEAR WAY

Ｙホールドリニアウェイ

1

24 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

5

25 E1116-717-000 XY BRACKET

ＸＹアイドラブラケット

1

26 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

2

27 E1211-717-000 Y BELT CONNECTOR BR

ＹベルトコネクタＢＲ

1

28 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

4

29 E1119-717-000 XYS BELT CONNECTOR

ＸＹＳベルトコネクタ

1

30 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

31 E1212-717-000 Y RAIL BASE A

ＹレールベースＡ

1

32 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

33 E1214-717-000 Y RAIL

Ｙレールベース

1

34 SV-4031006-SR SCREW M3 L=10

座付きタッピンねじ

4

35 E1216-717-000 Y TRAY SW BRACKET

ＹトレイＳＷブラケット

1

36 HA-0013100-00 MICROSWITCH

マイクロスイッチ

1

37 SL-4031691-SC SCREW M3 L=16

座金付きなべ小ねじＭ３Ｌ＝１６

2

38 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

39 E1224-717-000 Y TRAY STOPPER

Ｙトレイストッパ

2

40 SL-6030692-TN BOLT

座金付き六角穴ボルト

4

41 E1210-717-000 Y BELT

Ｙベルト

1

42 E1213-717-000 Y RAIL BASE B

ＹレールベースＢ

1

43 E1214-717-000 Y RAIL

Ｙレールベース

1

44 SV-4031006-SR SCREW M3 L=10

座付きタッピンねじ

4

45 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

46 E1208-717-000 Y LINEAR WAY BASE

Ｙリニアウェイベース

1

47 E1207-717-000 Y LINEAR WAY

Ｙリニアウェイ

1

48 SM-6030802-TN BOLT

六角穴ボルト

6

49 E1215-717-000 Y CABLEVEYOR

Ｙケーブルベア

1

50 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

51 HD-0005700-0A PHOTO SENSOR

フォトセンサ

3

52 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

3

53 E8602-717-0A0 CN CIRCUIT BOARD ASM.

ＣＮ基板組

1

54 HX-0022800-0A SPACER

スペ−サ

4

55 E9441-717-0A0 SHUTTER OPEN SV ASM.

シャッタ−オ−プンＳＶ組

1

56 E9442-717-0A0 TRAY HOLDER SV ASM.

トレイホ−ルドＳＶ組

1

57 E9443-717-0A0 S2 SWITCH SV ASM.

Ｓ２切換えＳＶ組

1

58 E9444-717-0A0 BGA HOLDER SV ASM.

ＢＧＡホ−ルドＳＶ組

1

59 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

3

60 E3274-760-000 SILENCER

サイレンサ

1

61 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

2

62 E3274-760-000 SILENCER

サイレンサ

2

63 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

3

64 E3274-760-000 SILENCER

サイレンサ

2

65 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

3

66 E3274-760-000 SILENCER

サイレンサ

2

67 E4210-717-000 Y CARRIER BASE

Ｙキャリアベース

1

68 E4219-717-000 Y CYLINDER BR

ＹシリンダＢＲ

1

69 PA-1001524-A0 AIR CYLINDER

エアシリンダ

1

70 SM-6031202-TN B0LT

六角穴ボルトＭ３Ｌ＝１２

2

71 PC-0105190-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

2

72 E9430-717-0A0 TRAY SENSOR ASM.

トレイセンサ−組

1

73 E1218-717-000 Y SENSOR ACTUATER

Ｙセンサアクチュエータ

1

74 E4215-717-000 HEAD LINEAR WAY

ヘッドリニアウェイ

1

75 E4216-717-0A0 Y LINK BASE ASM.

Ｙリンクベース組

1

76 E4218-717-0A0 Y LINK PLATE ASM.

Ｙリンクプレート組

1

77 RE-0300000-K0 E-RING 3

Ｅ形止め輪３

4

78 E4217-717-000 Y CLYNDER PLATE

Ｙシリンダプレート

1

79 SM-6020402-TN BOLT M2 L=4

六角穴ボルトＭ２Ｌ＝４

2

80 WP-0430801-SC WASHER 4.3X9X0.8

平座金４．３Ｘ９Ｘ０．８

1

81 E1432-726-000 CLYNDER NUT

シリンダーナット

1

- 5 -

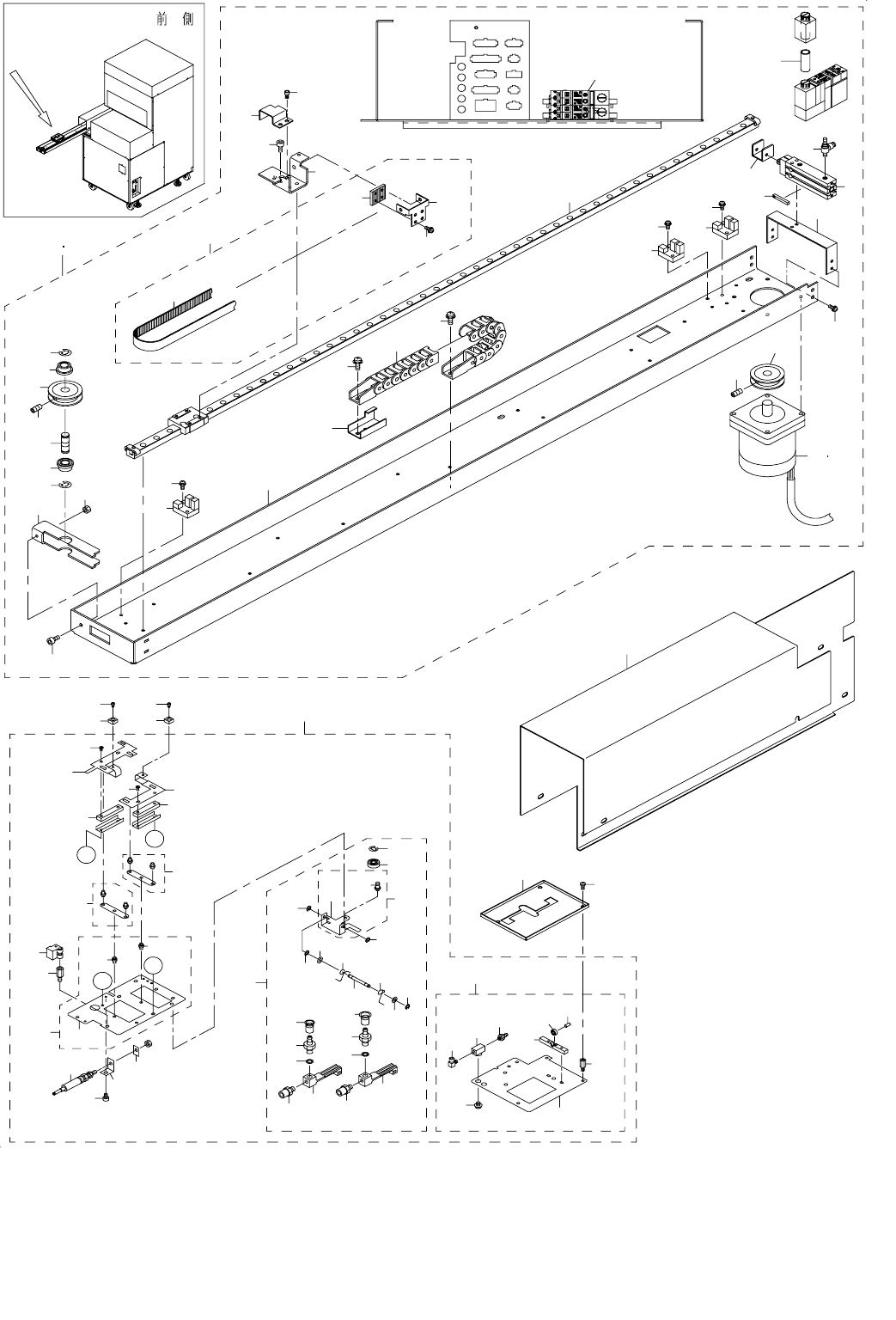

3. SHUTTLE UNIT

シャトルユニット

FRONT VIEW

4

3

8

10

16

17

24

23

22

25

21

24

12

5

20

11

36

27

34

33

35

1

2

32

29

31

30

26

38

37

38

5

12

5

12

13

14

9

6

82

28

7

18

23

64

67

68

66

80

67

69

45

46

48

47

41

44

42

43

77

75

79

77

76

77

71

63

70

73

74

83

84

61

60

62

50

51

57

56

52

53

B

A

B

58

54

59

85

55

58

77

78

76

72

65

49

19

15

66

80

53

59

85

81

40

39

- 6 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E2100-723-0C0 SHUTTLE UNIT 4S

シャトルユニット４Ｓ

1

2

#01

E2100-723-AC0 SHUTTLE UNIT 4S (CE)

シャトルユニット４Ｓ（ＣＥ）

1

3 E9436-717-0A0 SHUTTLE EJECTOR ASM.

シャトルエジェクタ組

(1)

4 PV-9200010-00 FILTER ELEMENT

フィルタエレメント

(1)

5 HD-0005700-0A PHOTO SENSOR

フォトセンサ

(3)

6 PC-0105080-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

(2)

7 E9422-717-0A0 SPAD SENSOR ASM.

ＳＰＡＤセンサ組

(1)

8 E9336-717-0A0 S MOTOR ASM.

Ｓモ−タ組

(1)

9 PA-0601014-A0 FREE MOUNT CYLINDER

フリーマウントシリンダ

(1)

10

#01

E9325-723-0A0 S MOTOR ASM. (CE)

Ｓモータ組（ＣＥ）

(1)

11 E3201-717-000 SHUTTLE BASE R4C

シャトルベースＲ４Ｃ

(1)

12 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

(3)

13 E1438-717-000 S CYLINDER BRR

ＳシリンダＢＲＲ

(1)

14 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

(4)

15 E1442-717-000 S2P CHANGE GUIDE

Ｓ２Ｐチェンジガイド

(1)

16 E1104-717-000 XY MOTOR PULLEY

ＸＹモータープーリー

(1)

17 E2211-524-000 SCREW

ダブルポイントセットＳＣ

(2)

18 E1416-717-000 S TENSIONER

Ｓテンショナ

(1)

19 SM-6032002-TN SCREW M3X0.5 L=20

六角穴ボルトＭ３Ｘ０．５Ｌ＝２０

(1)

20 NM-6030001-SC NUT M3

六角ナットＭ３Ｘ０．５１種

(1)

21 E1104-717-000 XY MOTOR PULLEY

ＸＹモータープーリー

(1)

22 E1415-717-000 S TENTION SH

ＳテンションＳＨ

(1)

23 SB-1080013-00 ROLLING SHAFT HOLDER

ころがり軸受

(2)

24 RE-0600000-K0 E-RING 6

Ｅ形止め輪６

(2)

25 E2211-524-000 SCREW

ダブルポイントセットＳＣ

(2)

26 E3202-717-000 S LINEAR WAY R4C

ＳリニアウェイＲ４Ｃ

(1)

27 E3203-717-0A0 SHUTTLE BELT R4C ASM.

シャトルベルトＲ４Ｃ組

(1)

28 E3203-717-000 SHUTTLE BELT R4C

シャトルベルトＲ４Ｃ

(1)

29 E1119-717-000 XYS BELT CONNECTOR

ＸＹＳベルトコネクタ

(1)

30 E1434-717-000 S CONNECTOR BRR

ＳコネクタＢＲＲ

(1)

31 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

(4)

32 E1432-717-000 S CARRIER BASE R

ＳキャリアベースＲ

(1)

33 SM-6030502-TN SCREW M3 L=5

六角穴ボルトＭ３Ｌ＝５

(2)

34 E1417-717-000 S SENSOR ACTUATOR

Ｓセンサアクチュエータ

(1)

35 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

(2)

36 E1444-717-000 CABLEVEYOR SUPPORT

ケーブルベアサポート

(1)

37 E3204-717-000 S CABLEVEYOR R4C

ＳケーブルベアＲ４Ｃ

(1)

38 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

(4)

39 E2140-723-0A0 SBGA BASE 4S ASM.

ＳＢＧＡベース４Ｓ組

1

40 E4113-723-0A0 S2P BASE ASM. R 4S

Ｓ２Ｐベース組Ｒ４Ｓ

(1)

41 E1413-717-000 S2P BEARING HOLDER

Ｓ２Ｐベアリングホルダー

(1)

42 PH-0300062-C0 PIN

平行ピン

(1)

43 SB-1030007-00 ROLLING SHAFT HOLDER

ころがり軸受

(1)

44 E1441-717-000 CIRCUIT BOARD SUPPORT L9

基板サポートＬ９

(3)

45 PJ-0460525-03 HOSE ELBOW

ホ−スエルボ

(2)

46 PJ-0500505-01 BARBED FITTING JOINT

ミニチュア管継手

(2)

47 PJ-0320590-04 CONNECTOR

軟質チュ−ブ用バ−ブ継手

(2)

48 PJ-0205000-02 PLUG

プラグ

(2)

49 E1412-717-000 S2P BASE

Ｓ２Ｐベース

(1)

50 E1401-717-AA0 SBGA BASE R ASM.

ＳＢＧＡベースＲ組

(1)

51 E1401-717-000 SBGA BASE

ＳＢＧＡベース

(1)

52 E1402-717-000 SBGA LINK PIN

ＳＢＧＡリンクピン

(2)

53 E1405-717-0A0 SBGA LINK ASM.

ＳＢＧＡリンク組

(2)

54 E1446-717-000 SBGA HOLDER ARM BR

ＳＢＧＡホルダアームＢＲ

(1)

55 E1445-717-000 SBGA HOLDER ARM AR

ＳＢＡＧホルダアームＡＲ

(1)

56 E9423-717-0A0 SPAD/BGA SENSOR ASM.

ＳＰＡＤＢＧＡセンサ組

(1)

57 E2468-716-000 STUD L11

スタッドＬ１１

(3)

58 E3011-971-000 SBGA LINK PIN

ボールスライド１０３５

(2)

59 SM-4860401-UZ SCREW M2.6 L=4

なべ小ねじＭ２．６Ｌ＝４

(4)

60 E1406-717-000 SBGA CYLINDER BASE

ＳＢＧＡシリンダベース

(1)

61 SM-6030402-TN BOLT M3X4

六角穴付きボルト

(1)

62 E1407-717-000 SBGA CYLINDER PLATE

ＳＢＧＡシリンダープレート

(1)

63 PA-0402001-A0 AIR CYLINDER

超小形エアシリンダ

(1)

64 E2141-723-0A0 S2P SLIDE BASE 4S ASM.

Ｓ２Ｐスライドベース４Ｓ組

(1)

65 E1448-717-000 GASKET

ガスケット

(2)

66 PJ-0320525-03 HOSE NIPPLE

ホウスニップル

(2)

67 PJ-0320540-02 BARBED FITTING JOINT

バ−ブ継手

(2)

68 PX-5000620-00 VACUUM PAD

真空パッド

(1)

69 PX-5000600-00 VACUUM PAD

真空パッド

(1)

70 E1435-717-0A0 S2P SLIDE BASE R ASM.

Ｓ２ＰスライドベースＲ組

(1)

71 E1435-717-000 S2P SLIDE BASE R

Ｓ２ＰスライドベースＲ

(1)

72 E1205-717-000 YS RELEASE SD

ＹＳリリースＳＤ

(1)

73 SB-1040008-00 BEARING

ころがり軸受

(1)

74 RE-0300000-K0 E-RING 3

Ｅ形止め輪３

(1)

75 E1411-717-000 S2P PIVOT SH

Ｓ２ＰピボットＳＨ

(1)

76 E4901-760-000 POLY SLIDER THRUST WASHER

ポリスライダスラストワッシャ

(2)

77 RE-0200000-K0 E-RING

Ｅ形止め輪２

(4)

78 E1409-717-000 S2P HOLD SPA

Ｓ２ＰホールドＳＰＡ

(1)

79 E1410-717-000 S2P HOLD SPB

Ｓ２ＰホールドＳＰＢ

(1)

80 E1408-717-000 S2P PAD BASE

Ｓ２Ｐパッドベース

(2)

81 SM-6020302-UZ SCREW M2 L=3

六角穴ボルトＭ２Ｌ＝３

2

82 E1057-717-000 SHUTTLE COVER R

シャトルカバーＲ

1

83 E1436-717-000 S SAUCER R

ＳソーサＲ

1

84 SM-4030401-SC SCREW M3X0.5 L=4

なべ小ねじＭ３Ｘ０．５Ｌ＝４

3

85 E1414-717-000 SBGA HOLDER

ＳＢＧＡホルダー

2
