第1部 基本篇 第2章 生产
2
-
26
2-7-3-1 传送部的构成
1. 当为外形基准时
1) 基板被搬入，IN 传感器①检测出基板后，传送马达⑦将驱动驱动轴⑧，通过传送带开始传
送。同时，挡块⑨将变为 ON。
2) 当基板到达挡块⑨时，被停止传感器③检测出，支撑台面⑪
上升。此时，基板的外形被挡
块⑨、夹杆 Y⑭
(Y 方向)、支撑销⑬固定。
3) 固定后，下一块基板同样被送进，在等待传感器⑯
的位置等候。
4) 生产完成后解除固定，开始搬出。
5) 最初的基板在通过 C-搬出传感器④时，挡块⑨再次变为 ON，下一块基板则被固定。
2. 当为销基准时
搬入动作与外形基准时相同，基板被安装在支撑台面⑪上的定心销⑩
、支撑销⑬所固定。
搬出动作也与外形基准时相同。
★
★
★

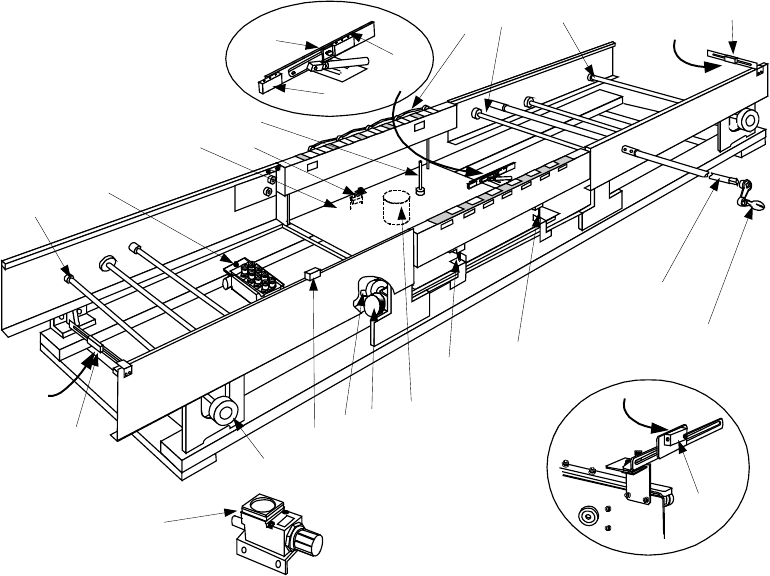

图 2-7-3-1 基板传送
① IN 传感器
⑧ 驱动轴 ⑮ 减压阀(外形基准用)
② 搬出传感器
⑨ 停止挡销
⑯ 等待传感器
③ 停止传感器
⑩ 定心销 ⑰ 调整手柄
④ C-OUT传感器
⑪ 支撑台 ⑱ 调整挡块
⑤ 支撑台原点传感器
⑫ 马达 ⑲ 调整杆
⑥ 传送电磁阀
⑬ 支撑销 ⑳ 摇把
⑦ 传送马达
⑭ 夹杆 Y（外形基准用）
⑦
⑮
⑨
②
⑧
⑧
⑭
⑤
⑥
⑯
⑰
①
③
④
⑩
⑩
⑪
⑫
⑬
⑱
⑲
⑧
②
①
⑳
第1部 基本篇 第2章 生产
2
-
27
2-7-3-2 传送轨道宽度的调整
1) 采用手动宽度调整(标准)时
<步骤>
1. 请调整传送的宽度。
在调整杆⑲上安装摇把⑳，将传送的宽度调整至基板能顺利通过的宽度(“基板宽度+0.
5mm～1mm”)。
2. 请确认整个传送轨道范围内，基板都能顺利通过。
3. 调整完成后，请卸下手柄。
2) 采用自动宽度调整(AWC、选购件)时
也可打开生产程序文件，在「基板宽度自动调整」（AWC,选项）画面上进行调整。这里就下
列「生产」—「传送·I/O 状态」画面，介绍从画面上进行调整的方法。在执行自动基板
宽调整之前，需要通过机器设置/设定组/基板传送/自动基板宽调整，重新设定移动限制宽
度（请参考“第 7 章 7-4-6 基板传送”）。 请事先确认传送宽度在移动限制宽度以上。如果
传送移动到的位置未达到移动限制宽度，则传送宽度将无法调窄。此外，也请确认在移动
限制宽度内没有障碍物。
＜通过「传送・I/O 状态」画面的调整方法＞
1. 请启动「生产」。
2. 在菜单栏点击「窗口」—「传送·I/O 状态」。

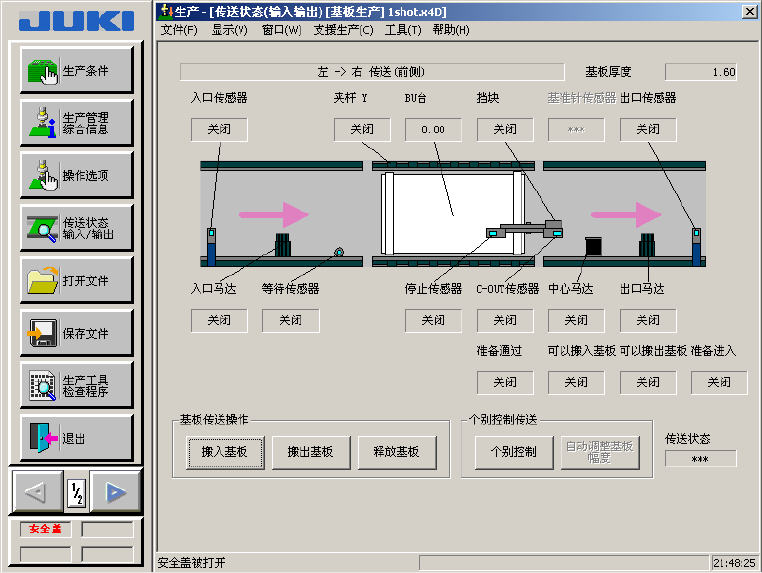

图 2-7-3-2-1 传送・I/O 状态
第1部 基本篇 第2章 生产
2
-
28
3. 请对准传送宽度尺寸。
选择画面右下角的「
自动调整基板宽度
」，即可显示出自动调整基板宽度画面。

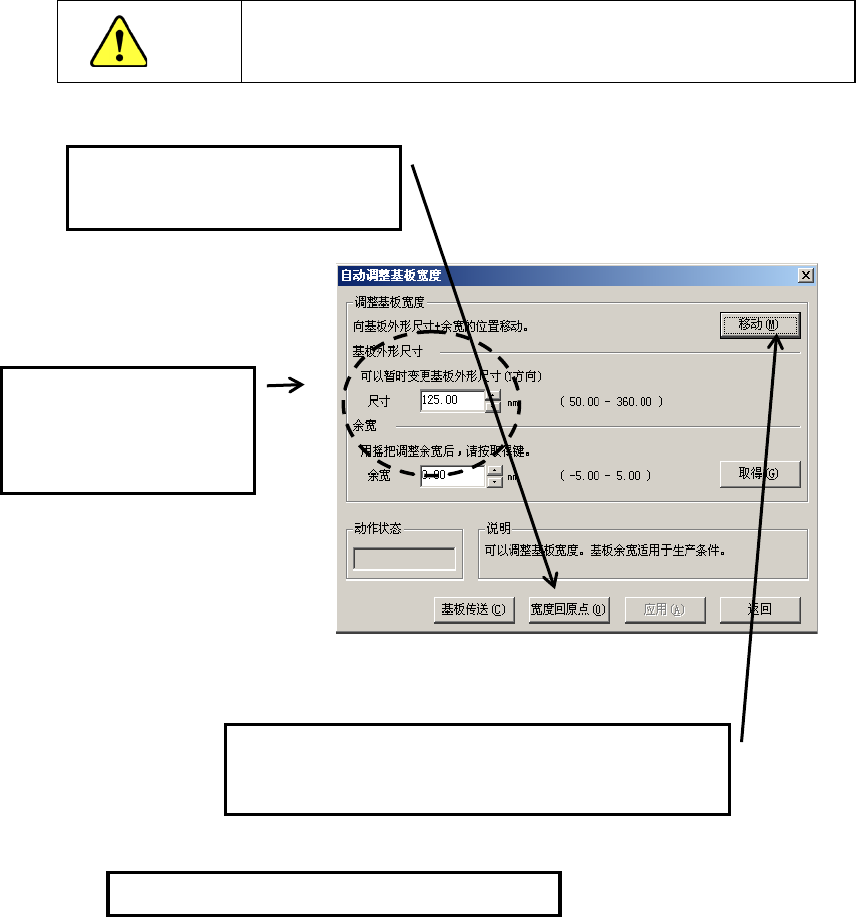

图 2-7-3-2-2 基板宽度自动调整 （AWC，选项）
④确认传送是否顺畅。
注意
按以下说明点击「移动」后，传送功能随之启动。点击之前，务
必确认传送活动区域没有妨碍物体。
①点击「宽度回原点」，实行传
送返回原点。
②输入「尺寸」、「余宽」。
（「余宽」幅度大约为
+0.5mm〜1mm。）
③请点击「移动」，调整宽度。
马达随之启动，进行宽度调整。
