第1部 基本篇 第2章 生产
2
-
33
8. 请配置支撑销。
请配合生产基板将支撑销⑬配置在支撑台面⑪上。如果在基板背面有元件时，请避开元件
配置。
注意
对于芯片等对点胶直径精度有要求的元件，如果在其下方配置了支撑销，
则可以提高精度。
9. 调整完成后，请点击「个别控制」画面上的「结束」，以退出「个别控制」。
注意
基准销的中心位置为程序数据的基板原点(基准位置)。因此，移动基
准销后，请务必重新设定「机器设置」
※1
。另外，基板原点位置可用
生产程序中的「基板数据」(参见第 4 章 4-3-3 基板数据)进行变更。
※1“机器设置”：设定机器基本构成的菜单(请参见第 7 章 机器设置)。
注意
在机器运行中，请绝对不要将手和头等伸入装置内部。
第1部 基本篇 第2章 生产
2
-
34
2-7-3-4-1 夹杆压力的调整(外形基准时)
对于夹紧厚度较薄的基板时所产生的翘曲、破裂等，通过降低 Y 夹杆压力可以处理。
将减压阀的旋钮① (Y 方向)向“A 方向”拉出后转动，调节压力大小。
一边看着压力表②一边调整，将旋钮向“与 A 相反的方向”推入后即可锁定。

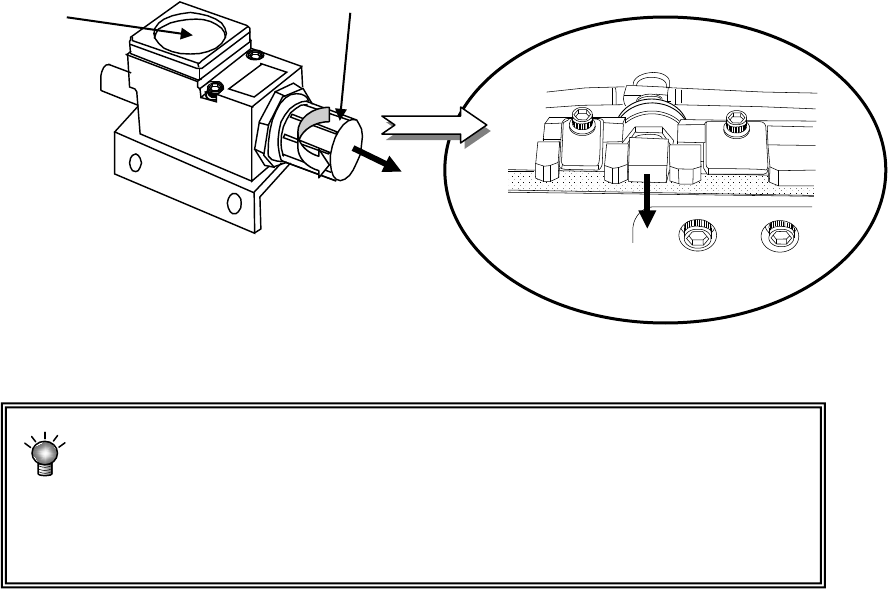

图 2-7-3-4-1 夹杆的压力调整
平时请勿触摸！
当夹杆压力大大低于出厂压力时，动作节拍可能会有偏差。
在进行调整前，请先记下出厂时的“压力表②”数据(仅在夹杆 ON 时，指针转
动)，如无必要，请将其调回到原来的值。
Y
Y 电杆
Ａ
①
②
第1部 基本篇 第2章 生产
2
-
35
2-7-3-5 其它调整
使用带有缺口的基板时，基板检测传感器可能检测出错误，所以应根据基板缺口的大小，输
入基板传送传感器的延迟时间。
此外，在使用异形基板等时，也可以改变挡块及基板检测传感器的位置(Y 方向)。
1) 基板传送传感器的延迟时间
<设定步骤>
(1) 请选择「机器设置」中的「基板传送」。
(2) 根据基板缺口的长度，用键盘输入延迟时间或缺口的长度。
(参见第7章 7-4-6 基板传送)
图 2-7-3-5-1
2)停止挡销
当基板前端有缺口使得基板定心不稳时，请移动停止挡销。
移动方法请参照第 2-7-3-3 章 No.4。
停止挡销组件移动后，请重新设定「机器设置」中的「外形基准的位置」。
3) 基板检测传感器
<位置变更步骤>
(1) 请松开固定传感器架
42
的螺栓
43
，沿着长孔向前后左右移动。
(2) 调整后请再次将螺栓
43
紧固。
（3) 用手动控制的传送类或程序编辑中的传送确认是否已在基板上固定好。

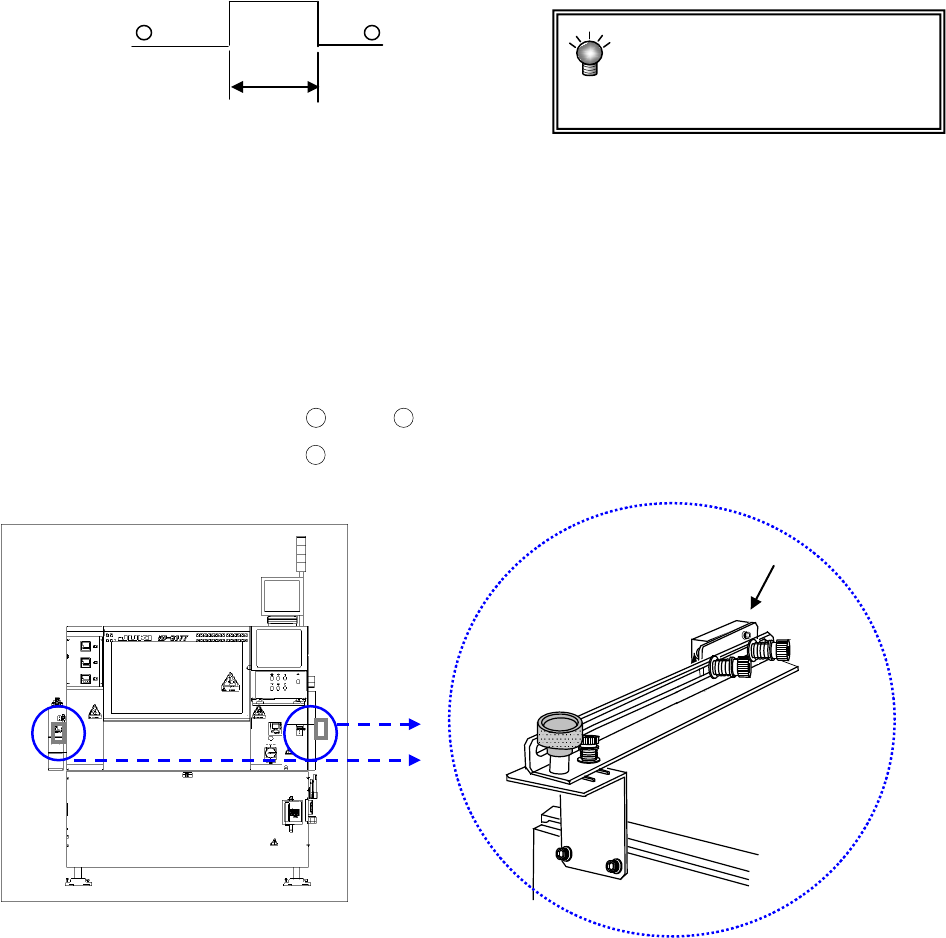

图 2-7-3-5-2
要调整IN传感器①和搬出传感器②在B方向的检测位置，则需要改变传感器架
(
42)
安装。
A:缺口长度
A
如果基板检测传感器的位置，不
会不会刮到基板缺口处时，则无
需输入延迟时间。
