第 1 部 基本篇 第 2 章 生产 2 - 44 ① 实际生产数量 / 计划生产数量 计划生产数量 ：在生产条件中 所设置的计划 生产数量。 实际生产数量 ：显示实际生产 的数量。 操作选项 的“生产 ( 显示 ) ”标签中的“累计生产基板数量” 项被选中时，从生产基板 数量的实际数量 开始计算 。 操作选项 的“生产 ( 显示 ) ”标签中的“倒计生产基板数量” 项被选中时，显示的生产 实际数量为剩下 的数量。 ② 总点胶点…
第1部 基本篇 第2章 生产
2
-
43
2-8-3-1 生产状态
按下<START>开关生产开始后，若操作选项的「生产（显示）」标签中没有选中「生产中显示设备
画面」选项，则会显示生产状态。
画面，根据「工具」/「操作选项」的“生产(显示)”标签上的设置(是否选中“用大号字体显示
生产基板的数量”)有不同画面的显示。(参见第 6 章 操作选项)
◇ 通常的生产状态显示画面

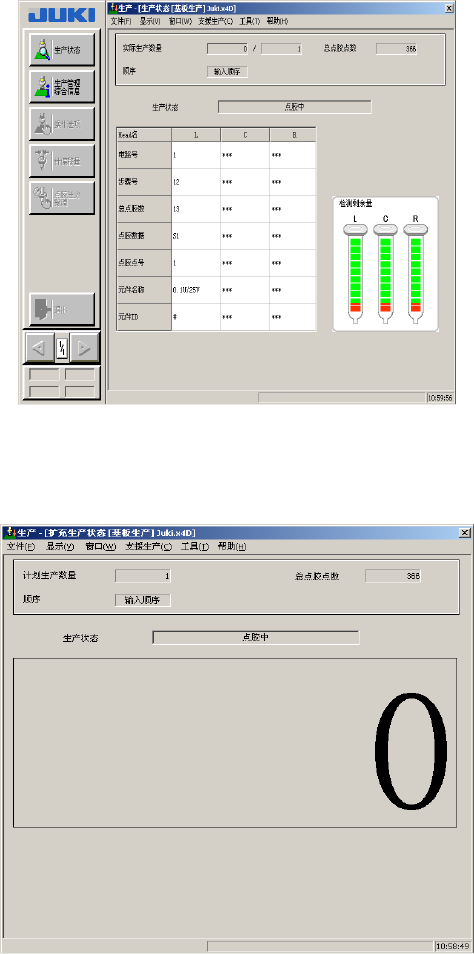

图 2-8-3-1-1 生产状态表示画面
◇ 在操作选项的“生产(显示)”标签中选中“用大号字体显示生产基板数量”项时。
图 2-8-3-1-2 生产状态显示画面(放大显示)
第1部 基本篇 第2章 生产
2
-
44
①
实际生产数量/计划生产数量
计划生产数量
：在生产条件中所设置的计划生产数量。
实际生产数量
：显示实际生产的数量。
操作选项的“生产(显示)”标签中的“累计生产基板数量”项被选中时，从生产基板
数量的实际数量开始计算。
操作选项的“生产(显示)”标签中的“倒计生产基板数量”项被选中时，显示的生产
实际数量为剩下的数量。
②
总点胶点数
1 张基板上的所有点胶点数。
③
顺序
显示当前正在进行的贴片顺序(输入顺序或优化顺序)。
④
生产状态
显示当前的生产状态。具体内容如下。
表示文字
状态
基板传送中 正在传送基板
BOC 标记识别中 正在识别 BOC 标记
坏板标记检测中 正在检测坏板标记
基板点胶中 正在基板上点胶，或正在向点胶位置移动
试胶中 正在试胶，或正在向试胶位置移动
点胶确认 正在点胶确认
基板传送等待位置移动中 正在向基板传送等待位置移动
其它位置 正在进行其它操作
⑤
电路号
显示现在进行点胶的电路号。
⑥
步骤号
显示现在进行点胶数据的“贴片数据”的编号。（输入顺序和最优化顺序不同）
⑦
总点胶数
对 1 张基板的点胶点数。（最大值为 点胶点数 × 电路数）
⑧
点胶数据
显示现在进行点胶的“点胶数据”的点胶数据名。
⑨
点胶点编号
显示现在点胶的是“胶粘数据”的第几个数据。
⑩
元件名
显示现在进行点胶的“贴片数据”的元件名称。
⑪
元件 ID
显示现在进行点胶的“贴片数据”的元件 ID。
第1部 基本篇 第2章 生产
2
-
45
此外，如果机器设置为不使用“残量检测”时，显示以下对话框，不显示胶粘剂的残量。
图 2-8-3-1-3 生产状态表示画面（不使用胶粘剂残量检测时）
(注意) 残量检测的显示，预估的胶粘剂满杯容量为 34ml 左右。
由于所使用胶粘剂的厂家不同，初期填充量有所不同，因此有最初图中显示容量不
满的情况。
