KD-2077_使用说明书 - 第126页
第 1 部 基本篇 第 2 章 生产 2 - 46 2-8-3-2 生产设备状态画面 按下 <START> 开 关生产开 始后， 若已在操作选项的 “生产 （显示） ” 标签中选中 「 生产 中显示设备 画面 」 选项，则 在画面中 会显示生产设备 状态。 生产进行时的画 面如下。 图 2-8-3 -2- 1 生产设备状态 画面 此外，如果机器 设置为不 使用“残量检测 ” 时， 显示以下对话 框，显示胶粘 剂的 残量。 图…
第1部 基本篇 第2章 生产
2
-
45
此外，如果机器设置为不使用“残量检测”时，显示以下对话框，不显示胶粘剂的残量。
图 2-8-3-1-3 生产状态表示画面（不使用胶粘剂残量检测时）
(注意) 残量检测的显示，预估的胶粘剂满杯容量为 34ml 左右。
由于所使用胶粘剂的厂家不同，初期填充量有所不同，因此有最初图中显示容量不
满的情况。
第1部 基本篇 第2章 生产
2
-
46
2-8-3-2 生产设备状态画面
按下<START>开关生产开始后，若已在操作选项的“生产（显示）”标签中选中「生产中显示设备
画面」选项，则在画面中会显示生产设备状态。
生产进行时的画面如下。

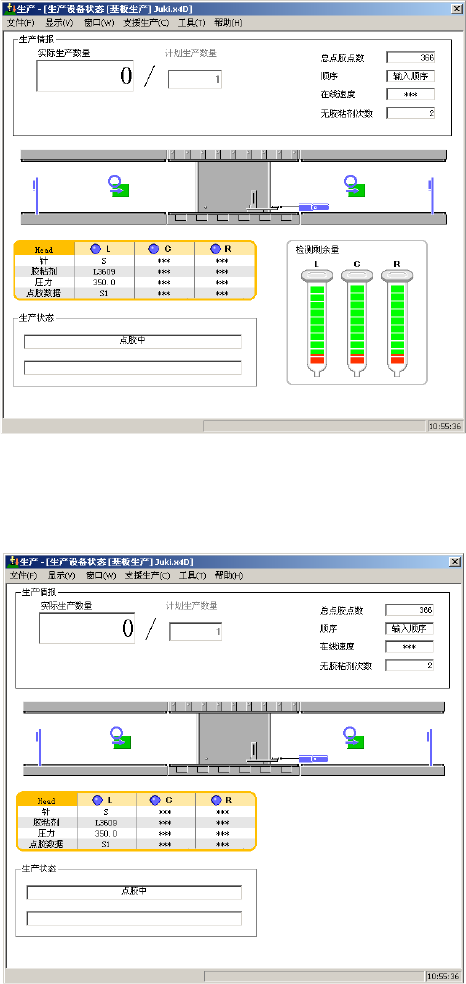

图 2-8-3-2-1 生产设备状态画面
此外，如果机器设置为不使用“残量检测”时，显示以下对话框，显示胶粘剂的残量。
图 2-8-3-2-2 生产设备状态画面（不使用胶粘剂残量检测时）
(注意) 显示的残量检测所预估的胶粘剂满杯容量为 34ml 左右。
由于所使用胶粘剂的厂家不同，初期填充量有所不同，因此有最初图中显示容量不
满的情况。
第1部 基本篇 第2章 生产
2
-
47
生产设备状态菜单
选择窗口菜单中的「生产状态」-「生产设备状态」后，会显示如下生产设备状态画面。
只有在生产进行中才可以选择该菜单。
图 2-8-3-2-3 生产设备状态菜单
生产设备状态画面中显示的信息概述如下。
(1) 生产信息显示
项目
概要
实际生产数量／
计划生产数量
计划生产数量：在生产条件中设置的计划生产数量。
实际生产数量：显示实际生产数量。
操作选项的“生产（显示）”标签的「累计生产基板件数」选项被选中时，
从生产基板件数的实际生产数开始计数。
操作选项的“生产（显示）”标签的「倒计生产基板件数」选项被选中时，
生产实际数变为剩余件数。
总点胶点数 显示 1 张基板的全部点胶点数。
顺序 显示目前进行中的贴片顺序。
在线速度 显示生产的一张基板，从完成基板的夹紧到解除基板夹紧的平均时间 ⑪
无胶粘剂次数 显示无胶粘剂次数的累计。
