第1部 基本篇 第2章 生产
2
-
53
1) 生产条件的运行模式选项中选中「步骤」时，即使按下操作面板的<START>开关开始
生产运行，也不显示生产状态，而会显示图 2-8-2-2-1。
2) 在步骤生产中停止，或在连续生产中暂停时，按下键盘 [F7]键，可将点胶头移动
到等待位置。
3) 在步骤生产中停止，或在连续生产中暂停时，按下键盘的[F8]键，或选择画面上
的“连续/步骤”按钮，可切换连续/步骤。
4）在窗口菜单下选择「工具」－「点胶头的选择」－「针偏移量」/「点胶压力微
调」，可以进行针前端角度以及偏移量参数、压力的确认及输入。
5) 暂停状态时的示教
在生产中暂停时，根据暂停原因及暂停的位置，可以进行以下数据的示教。
暂停要因
暂停
位置
贴片
数据
胶粘
数据
标记
数据
备注
X,Y X,Y X,Y
･根据键的用户要求
点胶位置 ○ ○
·从
XY 示教开始
·有 效 的
HOD 设备键为摄像机
键、点胶头键。
标记识别错误 标记位置 ○
·
仅摄像机键有效。
1. 多面基板，仅在基准电路贴片时可进行贴片位置的示教，在基准电路中检测出
坏板标记的基板不能进行示教。
2. 通过示教读入的数据，仅限于按下示教选择的按钮所选择的项目，如果想通过
示教取得所有的贴片数据、点胶数据，请分别进行示教。
第1部 基本篇 第2章 生产
2
-
54
2-8-3-4 中断
结束预定数量的生产后，生产将中断，并返回生产条件画面。信号灯变为 3 色同时点亮，
表示预定数量的生产已结束。
如果想在未达到预定数量时中断生产，请按下<STOP>开关进入暂停状态，然后再次按下
<STOP>开关。此时显示如下的确认画面。单击「确认」后，生产将被中断。

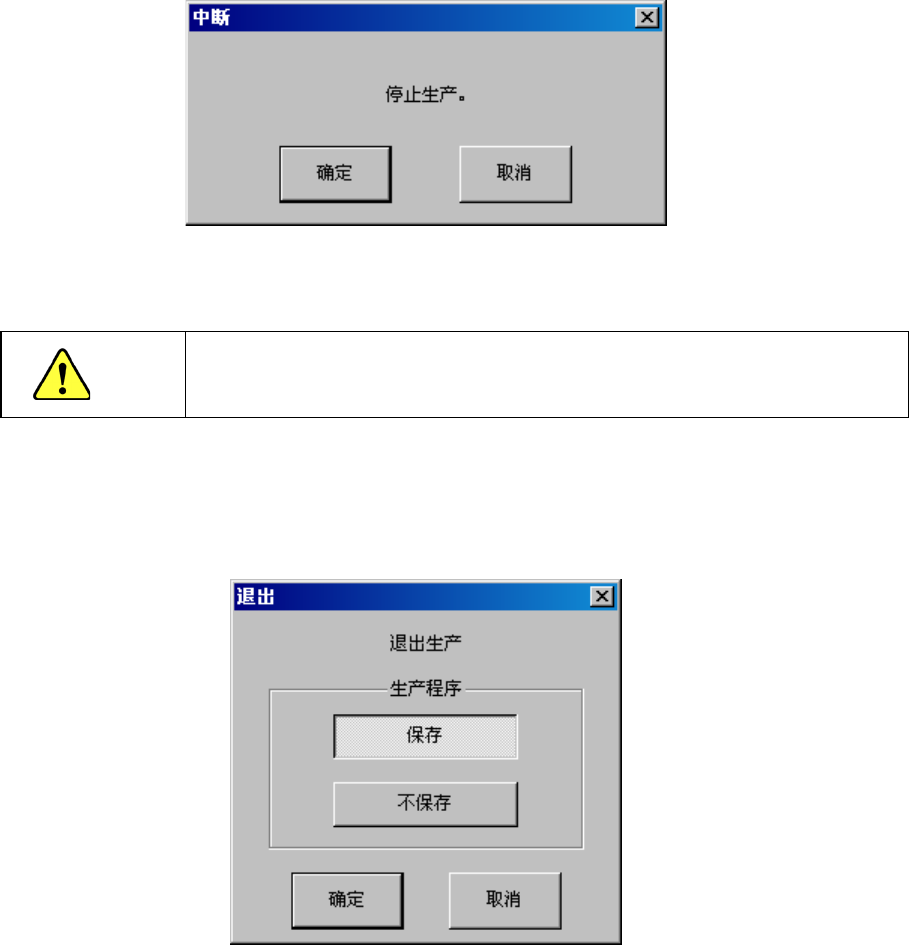

图 2-8-3-4-1 生产中断确认
注意
单击「确认」后，点胶头即刻开始动作。为了避免人身伤害，在运行过程中切
勿将手放入装置内部，也不要将脸和头部靠近装置。
2-8-3-5 退出生产
在菜单栏中选择「文件」/「退出」，单击画面右上角的。显示如下信息。
图 2-8-3-5-1 生产终了
请在选择是否保存生产程序(含生产管理信息)后，单击「确认」。
生产画面结束，显示主画面。
第1部 基本篇 第2章 生产
2
-
55
2-9 生产管理信息
当生产模式为基板生产时，生产管理信息将被保存。在本项中，可查看生产中被保存的生产管
理信息。
2-9-1 生产管理信息
1)生产管理信息的收集条件
① 生产模式为基板生产且对所有贴片点进行点胶时。
② 只要进行过一次收集后，下一次生产开始时，将以上一次收集的数据为基础进行追加收
集。若要收集新的数据，需清除上一次的数据。
2)生产管理信息画面
从菜单栏中单击「窗口」/「生产管理信息」，选择需要参照的生产管理信息。

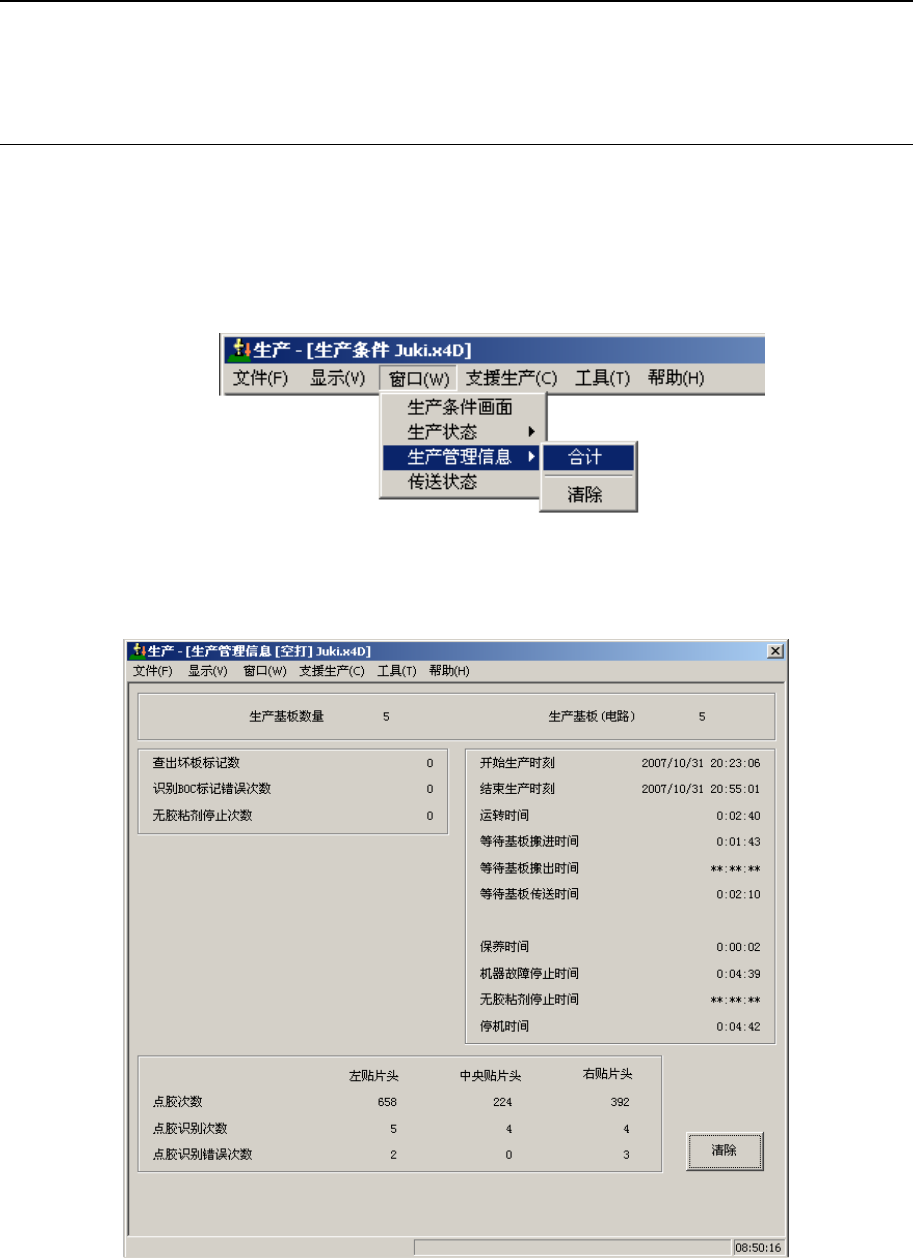

图 2-9-1-1 生产管理信息（综合）菜单
3)内容
①综合管理信息
图 2-9-1-2 生产管理信息 （综合）
