第1部 基本篇 2章 生产
2
-
63
2-10-4 针偏移量
可以进行针前端的角度以及偏移量参数的确认、输入。
在菜单栏选择「工具」/「点胶头的设定」/「针偏移量」，则显示以下所示的针偏移量画
面。
有关操作方法，请参考“第 7 章 7-4-11 针偏移量的设定”。

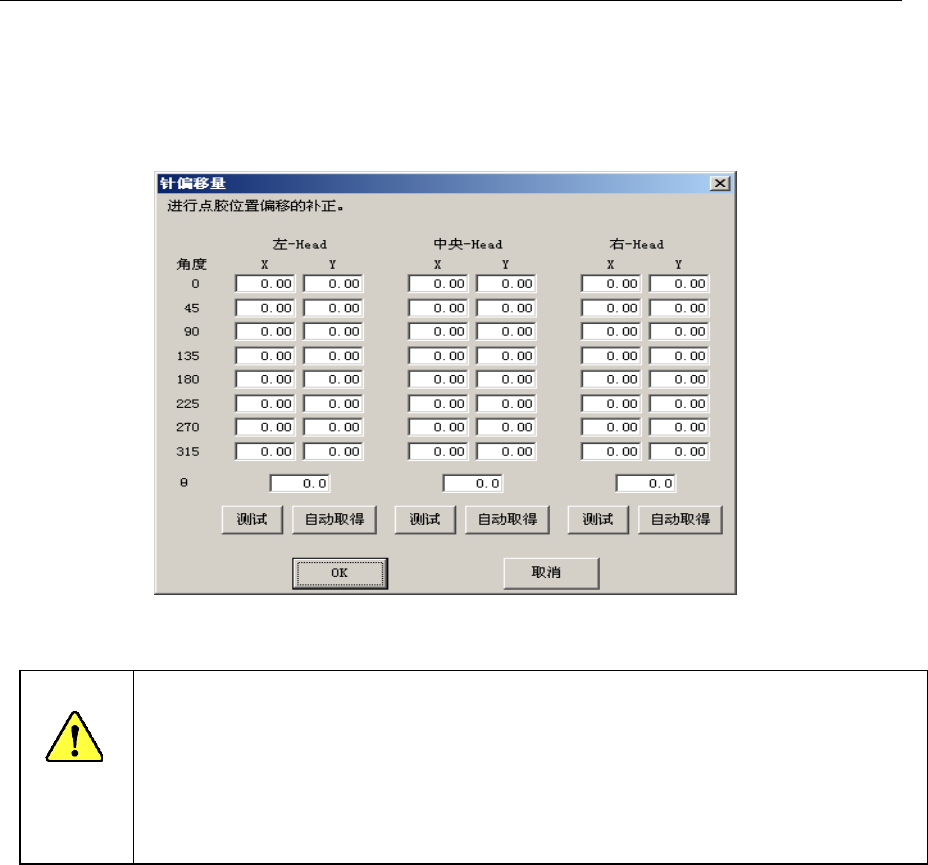

图 2-10-4-1 针偏移量画面
注意
单击「测试」或「自动取得」后，点胶头移动，开始点胶。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
单击「测试」或「自动取得」之前，请务必确认装置内部无人作业。
单击「测试」或「自动取得」之前，请确认装置附近没有会受到人身伤害的人。
单击「测试」或「自动取得」之前，请确认装置内部没有安装、安放会妨碍装置运
行的物体(调整工具等)。
第1部 基本篇 2章 生产
2
-
64
2-10-5 点胶压力微调
可以进行各点胶头的点胶压力微调值的确认、输入。
在菜单栏选择「工具」/「点胶头的设定」/「点胶压力微调」，则显示以下所示的点胶压
力微调画面。
有关操作方法，请参考“第 7 章 7-4-14 点胶压力微调”。

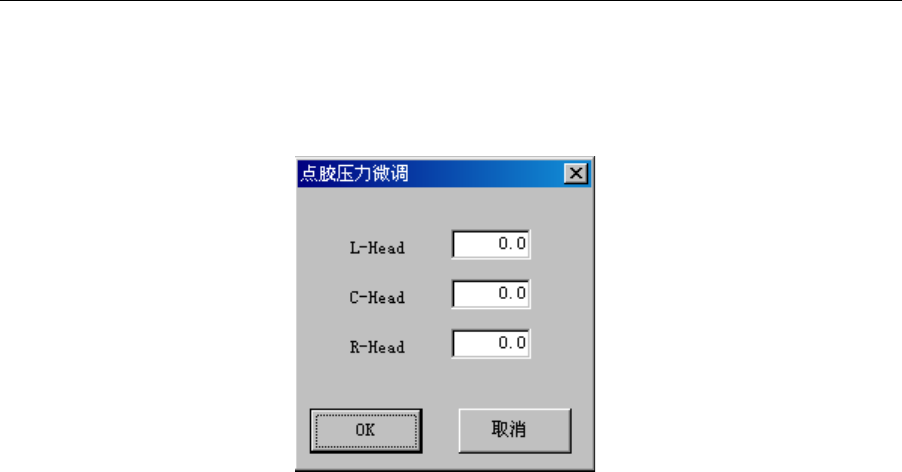

图 2-10-5-1 点胶压力微调画面
第1部 基本篇 2章 生产
2
-
65
2-10-6 点胶确认结果
在执行点胶确认之后，将显示点胶确认结果。
从菜单栏上选择「工具」/「点胶确认结果」，将显示点胶确认画面。

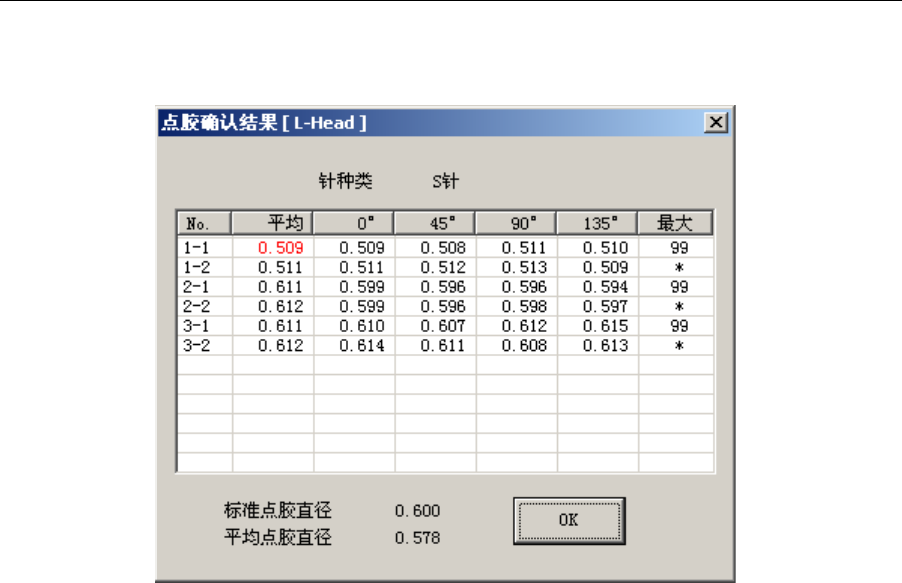

图 2-10-6-1 点胶确认结果画面
