第1部 基本篇 第2章 生产
2
-
71
2-11-3 试胶单元聚酯带用完
在试胶单元上点胶之前要确认聚酯带的状态，当发生聚酯带用完时，点胶头移动至更换带
的位置，显示以下对话框，变为暂停状态。

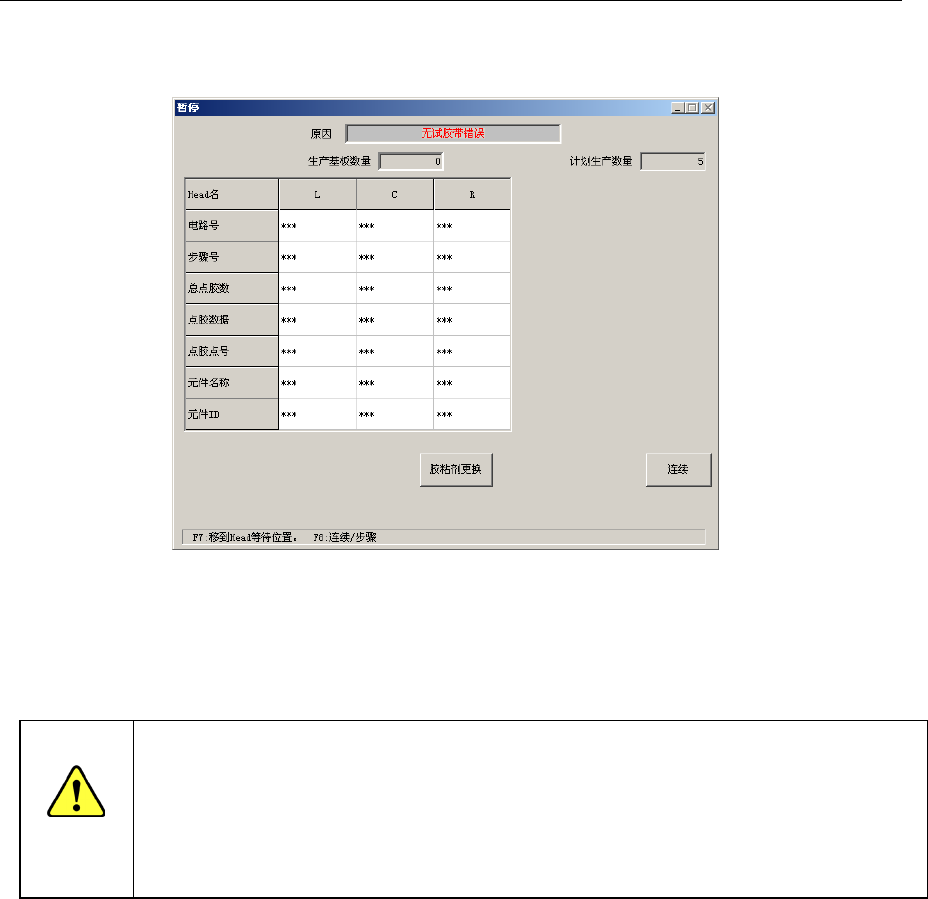

图 2-11-3-1 试胶聚酯带用完
为了开始/重启生产，请将试胶聚酯带正确装好之后，按＜START＞开关。
同时，如果在显示该画面时按＜STOP＞开关，则执行生产中断动作。
注意
按下<START>开关后，点胶头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
第1部 基本篇 第2章 生产
2
-
72
2-11-4 点胶确认错误
当在点胶确认检测到点胶量的异常时，将显示以下对话框，变为暂停状态。
图 2-11-4-1 点胶确认错误
这时通过选择按钮选择动作，按＜START＞开关开始执行所选择的动作 。可 选择的动作如下
所述。
(1) 在试胶单元上试胶重启生产。
默认的设定为该动作。
(2) 调出设置下的点胶头设定画面。微调点胶压力之后，关闭该画面则在试胶单元上开始
试胶，重启生产。
(3) 忽视错误重启生产。与不进行点胶确认的基板执行同样的试胶后，重启生产。
如果在显示该画面时按下＜STOP＞开关，则执行生产中断动作。
注意
按下<START>开关后，点胶头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
第1部 基本篇 第2章 生产
2
-
73
此外，按「详细」按钮显示以下点胶确认结果画面，可以确认识别结果。
图 2-11-4-2 点胶确认结果
在该画面，对点胶确认发生的错误，显示以下项目。
(1) No
将确认用的点胶为第几点、针的第几个针嘴，通过点胶点编号－针嘴前端编号的形式表
示出来。
(2) 平均
显示通过点胶点的面积求出的平均直径。
(3) 0°、45°、90°、135°
表示相对于垂直画面方向的各角度，直接进行测定所获得的直径。
(4) 最大
将各点胶针嘴中，最大直径的针嘴用*标出，其外的用相对于最大直径的比率％进行表示。
此外，错误项目用红色文字表示。
按「OK」按钮，关闭窗口。
注意
试胶单元上的点胶直径仅为参考，因基板种类不同，可能与试胶单元上的点胶直
径有所不同。
