第 1 部基本篇第 2 章生产 2 - 74 2-11-5 循环停止按 < 单循环 >(SINGLE CYCLE ) 开关，开关亮灯后即进入循环停止模式，完成正在贴片的基板贴片搬出基板后，结束生产。这种情况被视为正常完成生产。  在操作选项“生产 ( 功能 2) ”标签中选中“循环停止时不搬出基板”时，基板贴片完成后将不搬出基板，只解除基板固定，进入暂停。  按下 <START >…

第1部基本篇第2章生产

此外，按「详细」按钮显示以下点胶确认结果画面，可以确认识别结果。

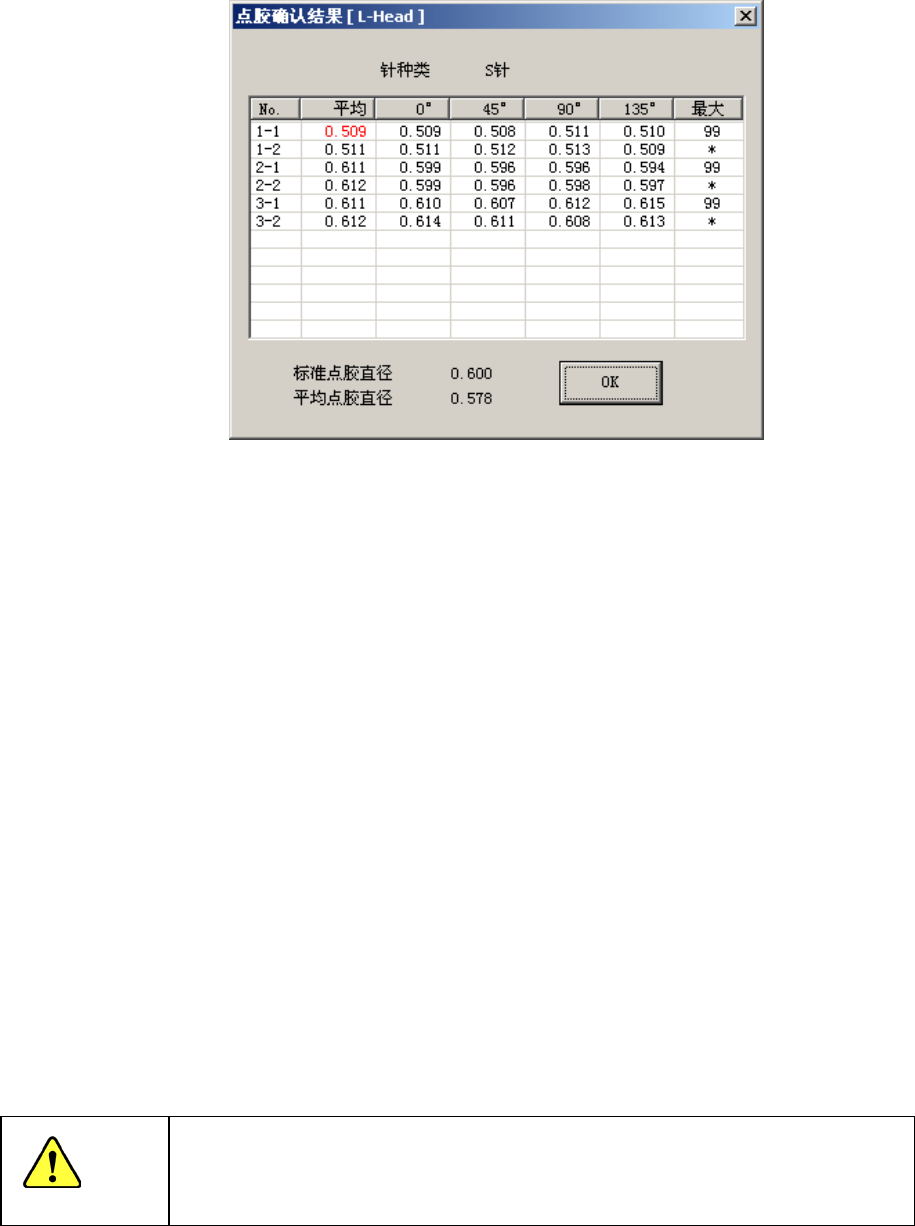

图 2-11-4-2 点胶确认结果

在该画面，对点胶确认发生的错误，显示以下项目。

(1) No

将确认用的点胶为第几点、针的第几个针嘴，通过点胶点编号－针嘴前端编号的形式表

示出来。

(2) 平均

显示通过点胶点的面积求出的平均直径。

(3) 0°、45°、90°、135°

表示相对于垂直画面方向的各角度，直接进行测定所获得的直径。

(4) 最大

将各点胶针嘴中，最大直径的针嘴用*标出，其外的用相对于最大直径的比率％进行表示。

此外，错误项目用红色文字表示。

按「OK」按钮，关闭窗口。

注意

试胶单元上的点胶直径仅为参考，因基板种类不同，可能与试胶单元上的点胶直

径有所不同。

第1部基本篇第2章生产

2-11-5 循环停止

按<单循环>(SINGLE CYCLE)开关，开关亮灯后即进入循环停止模式，完成正在贴片的基板

贴片搬出基板后，结束生产。这种情况被视为正常完成生产。

 在操作选项“生产(功能 2)”标签中选中“循环停止时不搬出基板”时，基板贴片完成后

将不搬出基板，只解除基板固定，进入暂停。

 按下<START>开关，为重启生产动作。按下<STOP>开关，为中断生产。

 <单循环>(SINGLE CYCLE)开关只在执行生产时有效。

2-11-6 重夹后生产

开始生产时传送轨道上已有基板时重夹基板，在不搬入基板的情况下可开始的生产称为

“重夹后生产”。

通常，当生产异常终止时(发生非同步情况、生产异常终止)或由用户停止时，基板会残

留在传送轨道中，在恢复生产时采用重夹后生产是一种措施。

注意

1. 运行重夹后生产时，如在重启生产前已退出生产文件的读入画面或生产画

面，由于对生产中断时传送轨道上的情况不明，很有可能造成未点胶。

2. 在重夹后生产时基板尺寸过大或基板过重，也可能使重夹失败。

第1部基本篇第2章生产

2-11-6-1 生产开始前的处理

生产开始前的处理，显示以下画面。

图 2-11-6-1-1 生产开始前处理画面

按＜START＞开关，开始执行选择的动作。

按＜STOP＞开关，返回生产空运行状态。
