1-1-2 特长

(1)点胶性能

・通过 3 头标准装备的点胶头，在最佳状态时可以实现 0.1 秒/点胶（36,000SPH：

不含基板传送时间和 BOC 识别时间）的高速胶粘剂点胶。

(2)提高实际生产工效

・通过 IN/OUT 缓冲器的步进马达，实现了独立的速度控制。

(3)低不良率

・通过基板支架部（支撑基板）的马达驱动化，缩短了夹紧、松开的时间。

・在θ轴上搭载了 26 万脉冲/旋转的高分辨率 AC 伺服马达，提高了点胶精度。

・通过水头差（抽气量的差）补正功能的标准装备，实现了免受注射器内胶粘剂残量

影响的稳定点胶。

・通过控制胶粘剂的温度，使得不受周围温度的影响实现了稳定点胶。

・通过聚酯带试胶单元以及点胶直径的确认功能，实现了稳定点胶。

・通过胶粘剂残量检测功能，实现了高效的胶粘剂点胶。

(4)节省空间

・与 KE-2070/2080 同样，实现了系列最高的省空间设计。

・通过窄板设计，提高了生产线的紧凑性。

(5)提高了通用性

・可以使用 30cc 的注射器。

・对应 L 基板（410mm×360mm）。

・导入了利用 OCC 的不良标记检测功能装备。

(6)提高了操作性

・通过在 OS 中采用 Windows XP，实现了高操作性能。

・通过触摸屏，使得键盘操作简略化。（可选项）

・导入了多语言切换（日语和英语，以及中文和英语）功能。

(7)极高的灵活性

・可以进行 CX、FX、KE 系列的混合生产线编排。

・无需进行点胶头、X-Y 的原点复归，即可实现基板的传送。

・标准装备2个USB接口。

(8)极高

的易维护性

・除计时表之外，还通

知 XY 的走行距离，提高了保全性。

・通过密码保护，实现了维护级别的阶层化，加大了机器设定的自由度。

・为提高故障排除能力强化了 HELP 功能。

・加设了计算并显示生产中前后两次暂停的平均间隔时间的 MTBA 表示功能。

第 1 部基本篇第 1 章设备概要

1-1-3 系统构成

1-1-3-1 系统构成

KD-2077

电源单元

异常停止按钮

漏电断路器 *1

UPS *1

CPU 端口

I/O 控制单元

安全控制单元

马达控制单元

外体

X-Y 位置决定装置

点胶头

温度调节器

气压机器配管系统

点胶直径确认单元

（附带聚酯带单元）

外部抽气单元

基盘传送装置

EPU（外部编程装置）

液晶显示器

SSD（固态硬盘）

鼠标

键盘

USB 端口

网线接口

100 BASE/10BASE T

触摸屏 *1

CD-ROM 驱动器（连接 USB）

外形基准

销基准 *1

自动基板宽度调整 *1

传送延长 *1*2

传送高度 *1*3

装有信号灯用蜂鸣器

脚轮 *1

点胶头 L

点胶头 C

点胶头 R

温度调节功能

OCC 摄像机(偏移量监测相机)

空气量修正功能

残量检测功能

BMR(坏板标记识别器)

内的机器、功能为可选项。

：为工厂出库对应。

：延长长度分别为 150mm，250mm。

：高度为 950mm。

FDD(内置)

FDD(连接 USB)

HDD

生产支持系统

第 1 部基本篇第 1 章设备概要

1-2 本设备的构成

1-2-1 本设备的构成

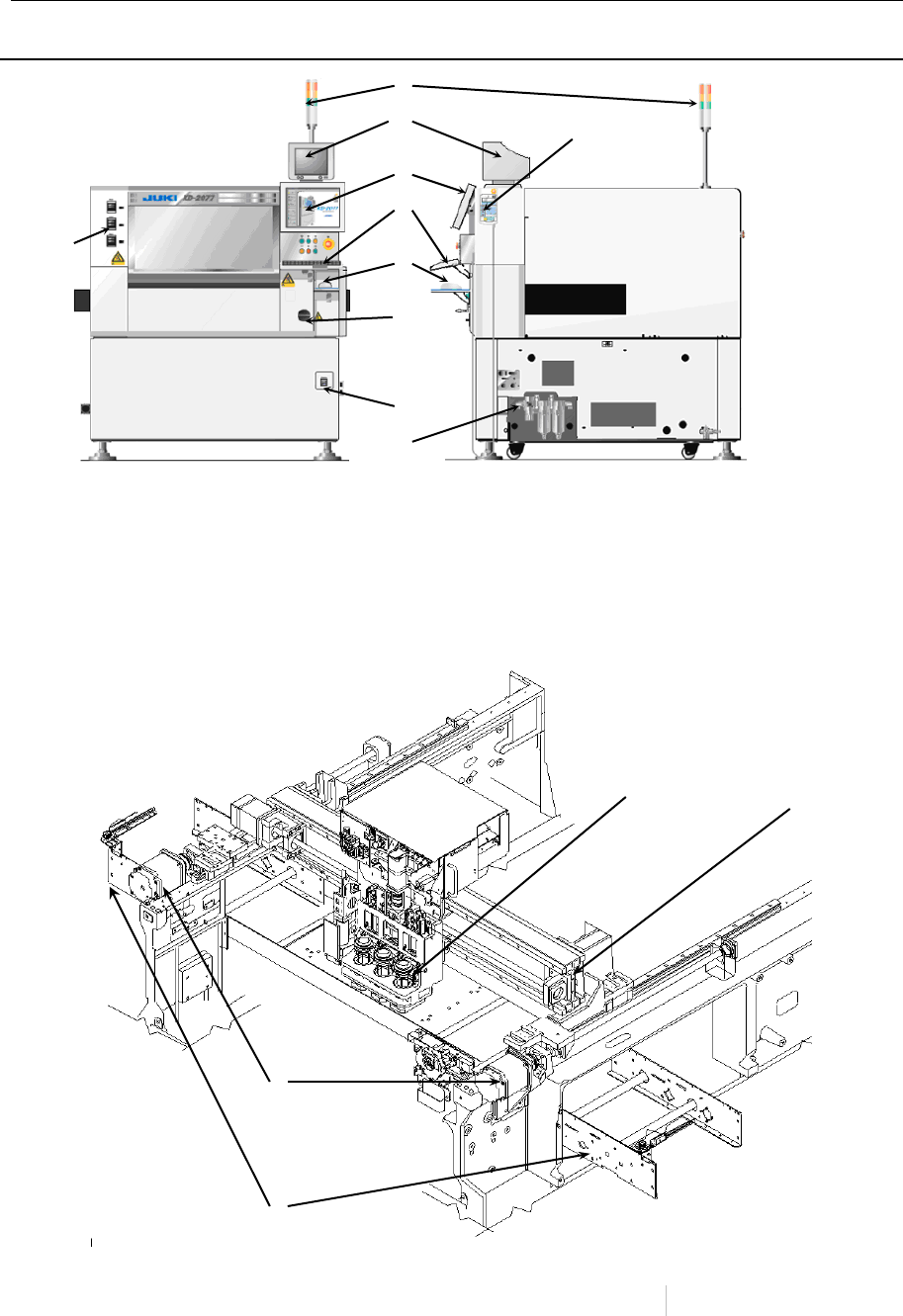

图 1-2-1-1 正面图图 1-2-1-2 右面图

① 监视器

⑤ 鼠标

⑨ 风速计/FDD 单元（可选项）

② 液晶显示器

⑥ 信号灯 ⑩ 温度调节器

③ HOD 单元

⑦ 主开关

④ 键盘

⑧ 过滤器调节器

图 1-2-1-3

①点胶头单元 ② X 单元 ③ Y 单元 ④ 基板传送单元

③

①

②

④

①

②

③

④

⑤

⑦

⑧

⑨

⑥

⑩
