第 1 部 基本篇 第 2 章 生产 2 - 81 Step ⑥ . 不显示生产开始前 处理对话 框。 即刻开始新生产 或 重启生产 。 Step ⑦ . 传送轨道上「有基板 」 ，生产中断 时传送轨道的 信息为「有 基板」时，选 择 「运行重夹后生 产」 ，则传 送轨道上的状态 显示如下 。 图 2-11-6-1-8 传送轨道上 的状态 ◇执行该选择，则显示重夹画面，重夹后，在 开始生产前不搬入基板， 执行新生产或重启 生产。 此时，…
第1部 基本篇 第2章 生产
2
-
80
Step①. 传送轨道上「有基板」，生产中断时传送轨道的信息为「有基板」时不能选择「搬入
基板后生产」。
Step②. 传送轨道上「有基板」，生产中断时传送轨道的信息为「无基板」时
选择「搬入基板后生产」，则传送轨道上的状态显示如下。

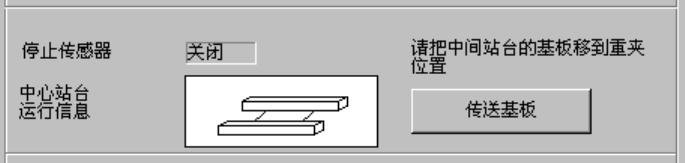

图 2-11-6-1-5 传送轨道上的状态
◇执行该选择，则显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，执行新
生产或重启生产。
但当生产中断时，由于有传送轨道的信息，故判断在传送轨道上有前一次生产的基板而进
行动作。
Step③.传送轨道上「有基板」，生产中断时传送轨道的信息为「无信息」时
选择「搬入基板后生产」，则传送轨道上的状态显示如下。

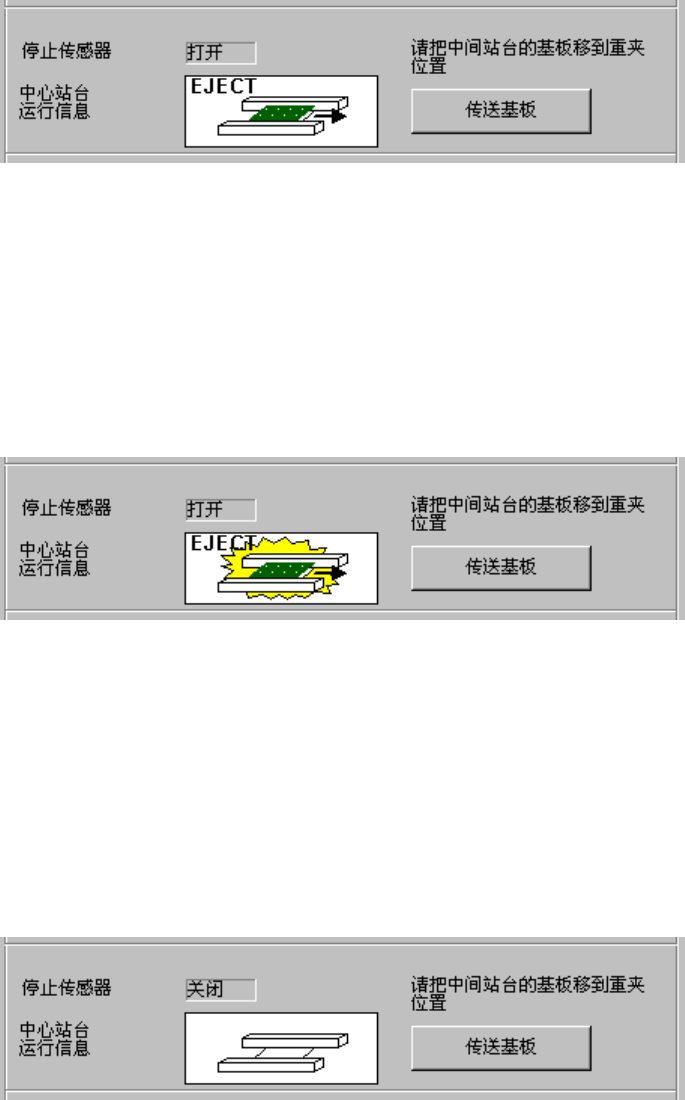

图 2-11-6-1-6 传送轨道上的状态
◇执行该选择，则显示基板正在搬出的对话框，在基板搬出后开始生产前搬入基板，执
行新生产或重启生产。
此时，由于有传送轨道的信息，故判断在传送轨道上有前一次生产的基板而进行动作。搬
出的基板有可能是缺件，所以需要充分加以注意。
Step④～⑤. 传送轨道上「无基板」，生产中断时传送轨道的信息为「有基板」或「无基板」，
选择「搬入基板后生产」，则传送轨道上的状态显示如下。
图 2-11-6-1-7 传送轨道上的状态
◇执行该选择，则在开始生产前搬入基板，执行新生产或重启生产。
第1部 基本篇 第2章 生产
2
-
81
Step⑥. 不显示生产开始前处理对话框。
即刻开始新生产或重启生产。
Step⑦. 传送轨道上「有基板」，生产中断时传送轨道的信息为「有基板」时，选择
「运行重夹后生产」，则传送轨道上的状态显示如下。

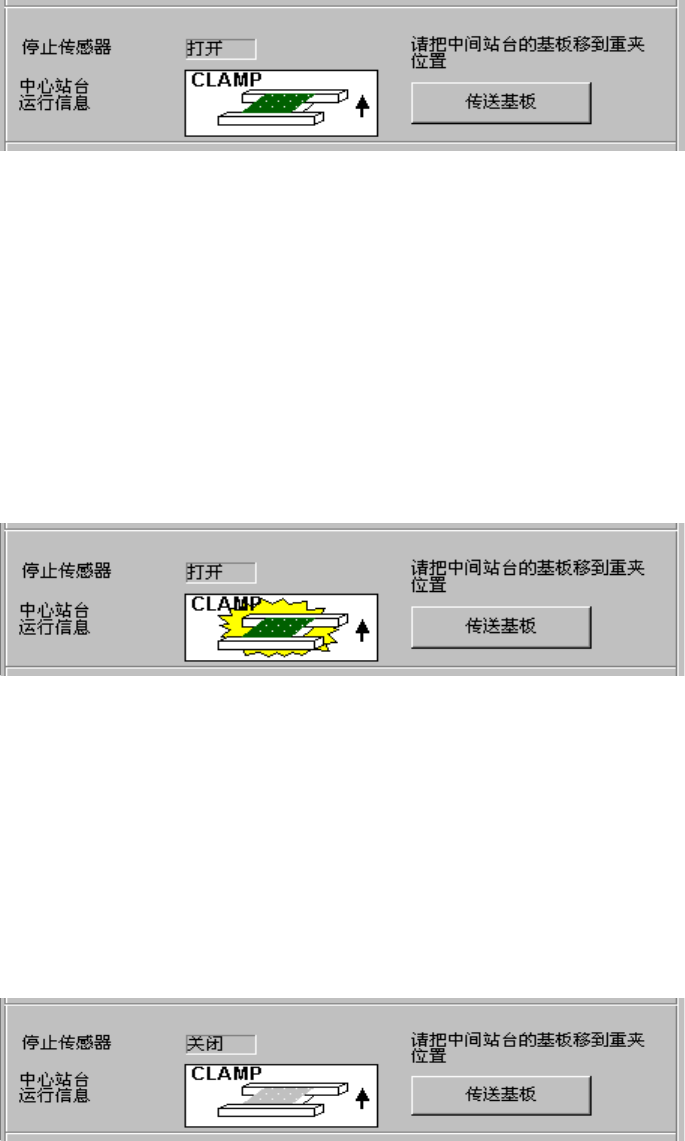

图 2-11-6-1-8 传送轨道上的状态
◇执行该选择，则显示重夹画面，重夹后，在开始生产前不搬入基板，执行新生产或重启
生产。
此时，由于有传送轨道的信息，故判断在传送轨道上有前一次生产的基板而进行动作。
Step⑧. 传送轨道上「有基板」，生产中断时传送轨道的信息为「无基板」时
不能选择 「运行重夹后生产」。
Step⑨.当传送轨道上「有基板」时，生产中断时传送轨道信息为「无信息」时，选择「运行重
夹后生产」，则传送轨道上的状态显示如下。
图 2-11-6-1-9 传送轨道上的状态
◇执行该选择后，显示重夹中画面，在运行重夹后生产开始前不搬入基板，执行新生产或
重启生产。
此时，由于有传送轨道的信息，故判断在传送轨道上有前一次生产的基板而进行动作。重
夹后，如果执行新生产或重启生产，有存在缺件、误点胶的可能性，所以需要充分加以注
意。
Step⑩. 传送轨道上「无基板」，生产中断时传送轨道的信息为「有基板」时，选择「运行重夹
后生产」，则传送轨道上的状态显示如下。
图 2-11-6-1-10 传送轨道上的状态
第1部 基本篇 第2章 生产
2
-
82
◇执行该选择后，由于传送轨道上没有基板，出现错误。
Step⑪.传送轨道上「无基板」，生产中断时传送轨道的信息为「无基板」时，选择「运行重
夹后生产」，则传送轨道上的状态显示如下。
图 2-11-6-1-11 传送轨道上的状态
◇执行该选择后，由于传送轨道上没有基板，出现错误。
Step⑫.不显示生产开始前处理对话框。
即刻开始新生产或重启生产。
