2-11-6-2 开始生产（新生产）画面
在生产开始前处理，选择 「运行重夹后生产」时，将显示开始生产(新生产)的对话框。

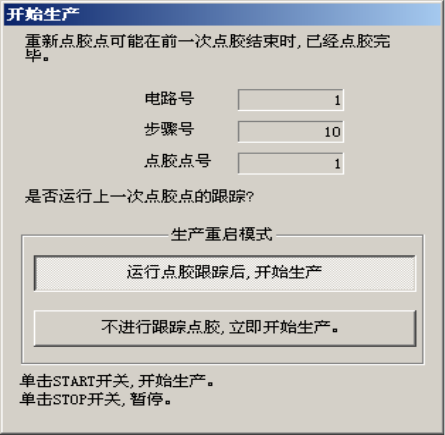

图 2-11-6-2-1 开始生产（新生产）
按下<START>开关，则开始所选择的动作。
按下<STOP>开关，则暂停（返回生产空运行）状态。
●选择
「运行点胶跟踪后，开始生产。」
按下<START>开关，则执行点胶跟踪。
请目视确认点胶跟踪的生产开始点(生产条件的“重新开始位置”项所指定的位置)是否已
经点胶。
点胶跟踪后，显示生产开始画面。
●选择
「不进行跟踪点胶，立即开始生产。」
按下<START>开关后，即刻从生产开始点（生产条件的「重新开始位置」项所指定的位置）
开始生产。
第1部 基本篇 第2章 生产
2
-
84
2-11-6-3 重夹中的画面
在生产开始前处理画面中，如果选择了「运行重夹后生产」，并按下了<START>开关，则
将显示重夹对话框，重夹基板。
搬出动作完成后，显示开始生产(新生产)画面。

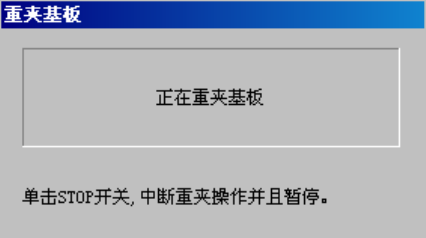

图 2-11-6-3-1 重夹中
如果按下<STOP>开关，则中断重夹动作，返回生产空运行状态。
第1部 基本篇 第2章 生产
2
-
85
2-11-6-4 生产开始画面
若在生产开始(新生产)处理前画面中选择「点胶跟踪后，重启生产」，则显示生产开始画
面，在生产开始前确认是否开始生产。

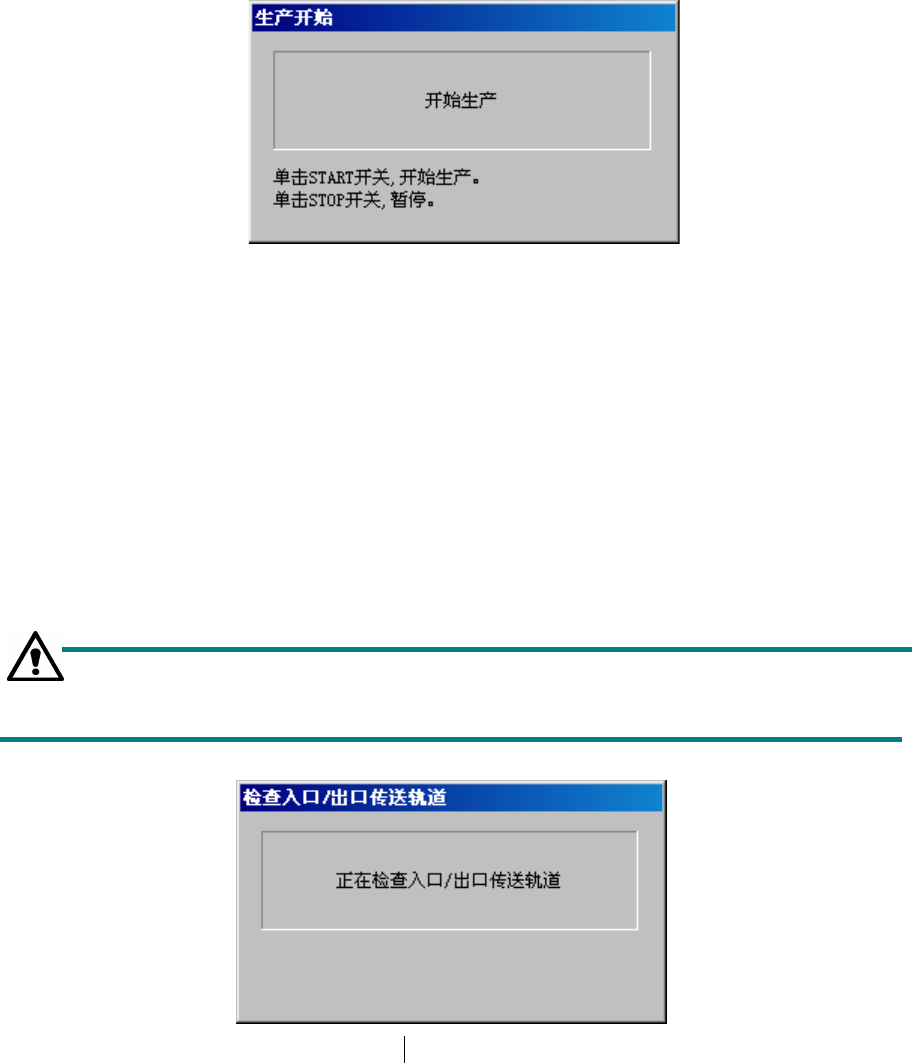

图 2-11-6-4-1 生产开始
按下<START>开关，则重启生产。
按下<STOP>开关，则返回生产空运行状态。
(如果传送轨道上基板处于夹紧状态则解除夹紧。)
2-11-6-5 入口、出口传送轨道检查画面
生产开始前，如果入口、出口的传送轨道上的传感器间残留有基板，将自动设置到传感器
上。但如果不是上次生产中，入口、出口的传送动作中发生错误后的开始生产，则此功能
无效。
此外，若基板已经在传感器上时也无效。
如果选中操作选项中「生产(功能 2)」的「IN/OUT 基板传感器不进行自动检查」，则此功
能在开始生产时不进行基板的检查。
图 2-11-6-5- 1 检查入口/出口传送轨道
此时，如果按下<STOP>开关，则返回生产空运行状态。
