第 1 部 基本篇 第 3 章 维护 3 - 3 检查项目 ・ 3-2-2 管道及接头 实施频度 ： 每周 检查内容 检查气 压管道部 分是否漏气 1) 请确认没有漏 气 检查项目 ・ 3-2-3 各单元气缸 实施频度 ： 每周 检查内容 检查各 气缸的动 作 1) 主机接通电源后 ，请选择 「手动控制」项 目，检查 下列各项目的动 作状况。 ① 基板停止挡销部 ② 夹杆 Y ✎ 手动控制 ✎ 在确认各项动作 、检查传 感器的开／关情 …
第 1 部 基本篇 第 3 章 维护
3
-
2

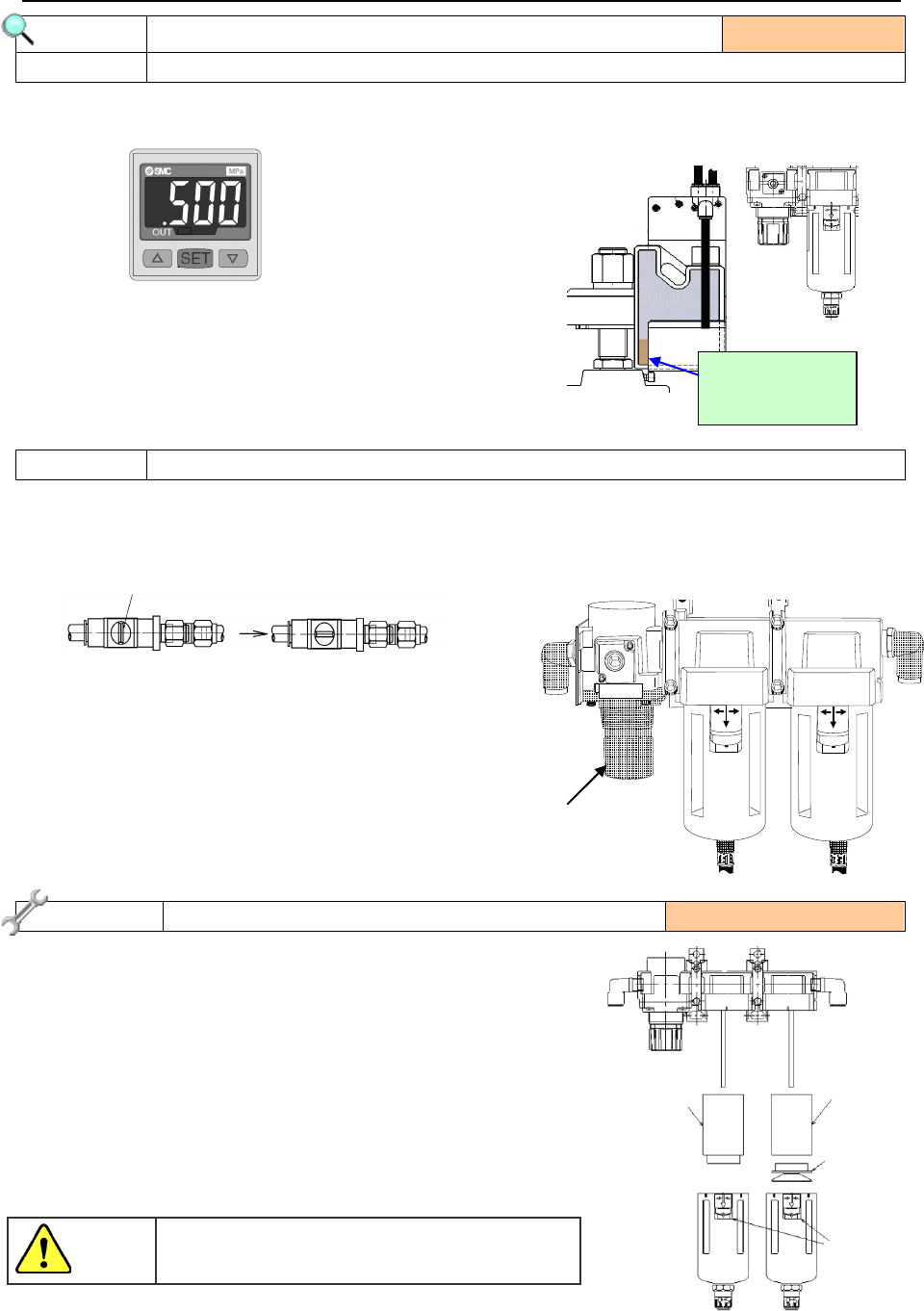

3-2 各部分的检查
1) 在压力表上确认 0.5 MPa。
2) 若压力值为 0.45MPa～0.55MPa 以外时，
请检查工厂内是否有空气泄漏，如果没
有异常，请按「调整方法」重新调整压力。
1) 打开旋钮①。
检查项目
・3-2-1 气压
实施频度 ：每天
检查内容 确认初压，检查排水管
调整方法 调整初压
检查･更换 更换过滤器零件 更换标准 ： 2 年
打开状态
关闭状态
①
②
2) 向下拉“调节器旋钮②”，旋转
旋钮，转将使用的空气压力调整
为 0.5MPa。
1) 更换大约间隔
：每2年更换1次。或压力下降到
约0.1MPa（1kgf／C㎡）时。
2)
更换方法
① 降下滑动部分，同时将主体向左右任意一侧旋转
45度，然后抽出。
② 拆卸过滤器元件B：将固定过滤器元件B的树脂元
件向左旋转，
拆卸过滤器元件 A： 将过滤器元件 A 本身向左旋转
后拆下。
③ 安装时请按相反的步骤进行。
フィルタエレメ
ント A
樹脂部品
スライド
过滤器元件 A
PF901002000
过滤器元件 B
PF901006000
树脂元件
滑动部
瓶内存了水、油，
请倒干净。
在开始作业前，请关闭销阀的旋纽。
3) 若是排水管连接的瓶内存了水、
油，请倒干净。
注意
第 1 部 基本篇 第 3 章 维护
3
-
3
检查项目
・3-2-2 管道及接头
实施频度 ： 每周
检查内容 检查气压管道部分是否漏气
1) 请确认没有漏气
检查项目
・3-2-3 各单元气缸
实施频度 ： 每周
检查内容 检查各气缸的动作
1) 主机接通电源后，请选择「手动控制」项目，检查下列各项目的动作状况。
① 基板停止挡销部
② 夹杆 Y
✎
手动控制
✎
在确认各项动作、检查传感器的开／关情况时，执行手动控制模式。
有关手动控制的详细内容，请参见“第 8 章 手动控制”。
2) 动作存在问题时，请参考下一页的“配管系统图”实施检查。
检查漏气
＜右侧深处＞
销阀
在主画面上选择 后，
显示手动控制模式。
第 1 部 基本篇 第 3 章 维护
3
-
4
配管系统图（全体）
点胶头点胶电路
点胶头选择器电路
基板传送、试胶单元
抽气单元（可选项）
点胶头点胶电路图
多路接口模块
