第 1 部 基本篇 第 3 章 维护 3 - 8 控制印刷基板传 送方向的 “ ( Ａ ) 停止挡销”的端部， 安装 有 “挡片①” 。 “挡片① ” 因与基板 摩擦会有磨损。 1) 挡片出现磨损、 表面涂层 剥离、基板定心 不稳等现 象时，请更换挡 片。 1. 拧松螺丝② ，更换挡 片①。 2. 一定要按照下 图（Ｃ）所 示方向，安装 挡片①。 检查项目 ・ 3-2-6 挡片 实施频度 ： 每周 检查内容 检查挡 片的磨损 、破损 更…
第 1 部 基本篇 第 3 章 维护
3
-
7
检查项目
・ 3-2-5 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准 ：
旋转不良时

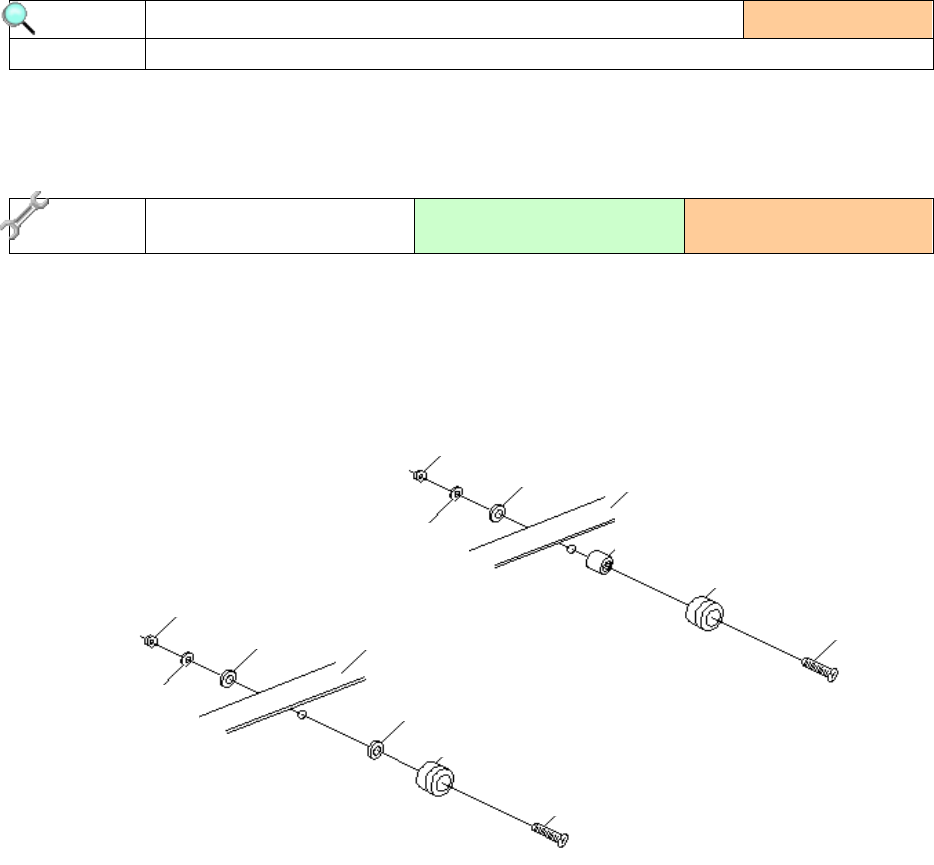

1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
レールプレート
プーリスペーサ
搬送プー
取付ねじ
平座金
六角ナット
ばね座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
轨道板
垫片
弹簧垫圈
六角螺母
滑轮隔离圈
传送滑轮 B
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
第 1 部 基本篇 第 3 章 维护
3
-
8

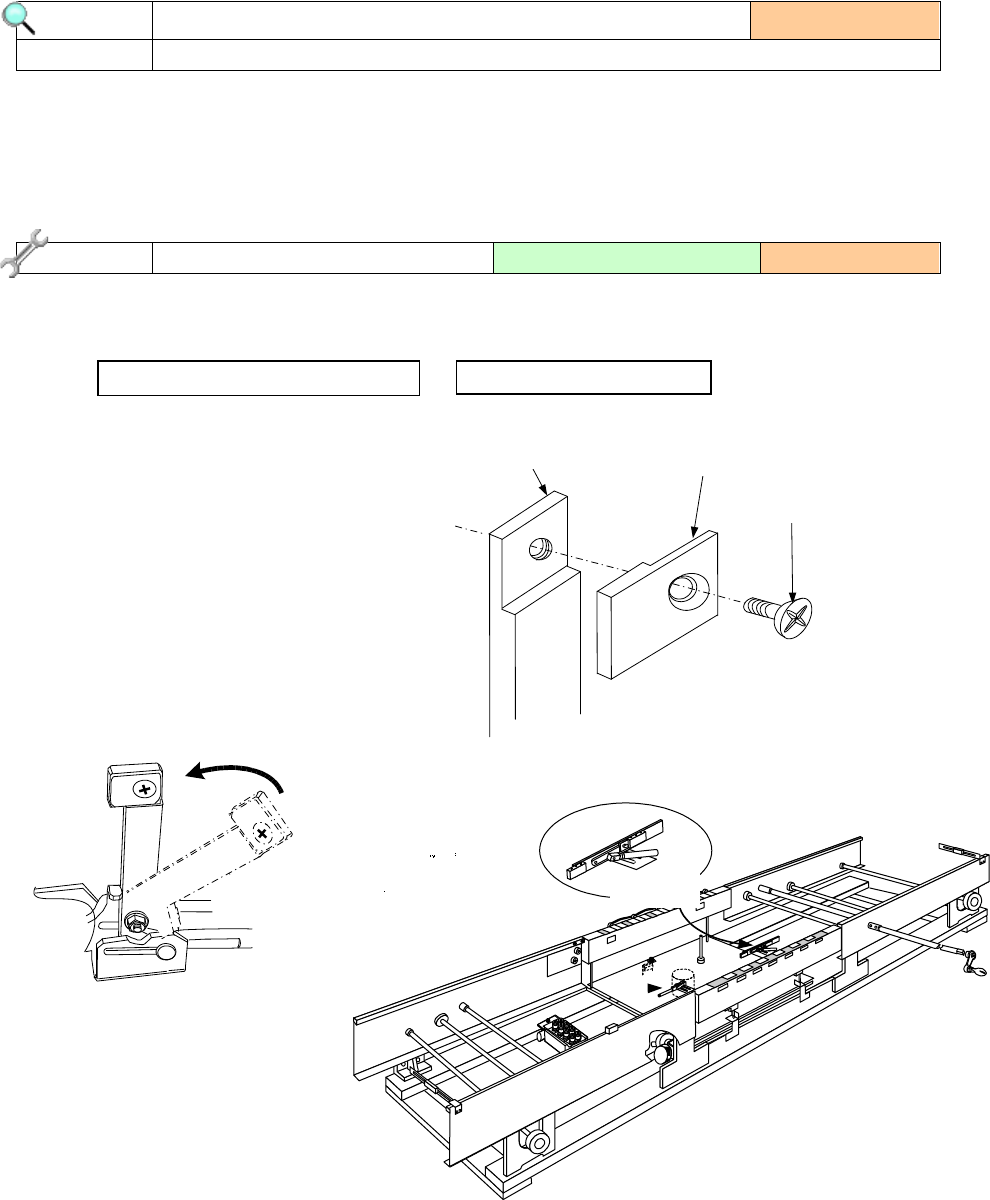

控制印刷基板传送方向的 “(Ａ)停止挡销”的端部，安装有“挡片①”。 “挡片①”因与基板
摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
检查项目
・ 3-2-6 挡片
实施频度 ： 每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具 ：螺丝刀 更换标准 ：2 年
②螺丝：货号 SM1030401SE
①挡片：货号 E2233725000
(B) 安装挡片
(A) 停止挡销图
③ ストッパ
① ストッパチップ
② ネジ
ｽﾄ ﾊﾟ
③停止挡销
①挡片
②螺丝
停止挡销
第 1 部 基本篇 第 3 章 维护
3
-
9
安全盖不能保持一定角度时，请更换气弹簧。
更换气弹簧，是在盖子转轴导轨的▼标记
处被盖子转轴遮住的位置不能把盖子支撑
住时进行更换。
检查项目
・3-2-7 气弹簧
实施频度 ： 每周
检查内容 检查气弹簧的状态
气弹簧
安全盖
▼标记
盖子转轴
