第 1 部 基本篇 第 4 章 制作生产程序
4-5
4-3 制作生产程序
生产基板时，需要制作生产程序数据。
启动程序编辑后，可制作和编辑生产程序。
4-3-1 启动生产程序编辑
从下面的桌面画面启动编辑程序。

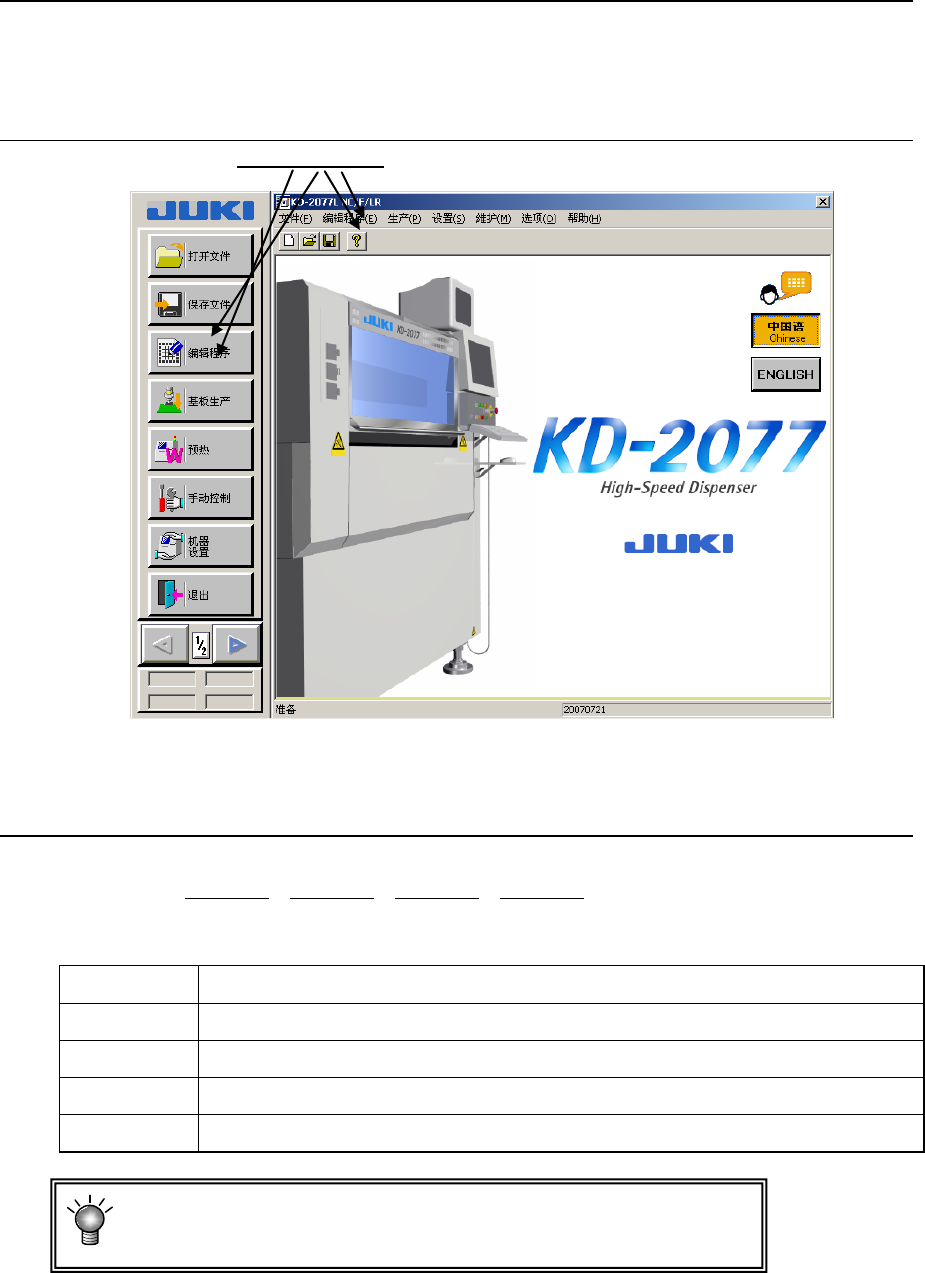

图 4-3-1-1 编辑程序的启动
4-3-2 生产程序的制作步骤
生产程序由表 4-3-2-1 中的 5 个项目构成。
生产程序按照基板数据→贴片数据→元件数据→点胶数据的顺序来制作。
键盘输入的文字仅为半角英文和数字。
表 4-3-2-1 生产程序的构成
数据种类 内 容
基板数据
处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据
处理贴片点的坐标和贴片元件名称等。
元件数据
处理元件的尺寸、包装方式等定中心时所需的数据
点胶数据
处理点胶所使用的针、偏移量数据等｡
上一项目未完成时不能打开下一项目。
例)未完成「基板数据」时，不能打开「贴片数据」。
第 1 部 基本篇 第 4 章 制作生产程序
4-6
4-3-3 基板数据
基板数据由「基本设置」、「尺寸设置」、「电路设置」3 个项目构成。
●
基本设置
：输入基板的基本构成。
●
尺寸设置
：输入基板的详细尺寸。按照「基本设置」中的指定改变显示项目。
●
电路配置
： 指定电路的位置与角度的项目。限于「基本设置」中已设置「非矩阵多面
电路板」时，方可选择。
4-3-3-1 基本设定
基本设置中有 7 个项目。
根据生产基板的情况，输入或选择相应项目。
切换基本设置/尺寸设置/电路配置。(选择显示功能的“标签”)
切换基板数据/贴片数据/元件数据/点胶数据。
图 4-3-3-1-1 刚启动后的画面
第 1 部 基本篇 第 4 章 制作生产程序
4-7
① 基板 ID
可以添加补充说明基板名的“注释”。
基板 ID，最多设置 32 个字符的字母、数字及符号。在制作生产程序、生产中显示，设置
应简单明了。
另外，也可以省略输入。
② 定位方式
◆ 定位孔基准：当基板上有定位销插入孔时，在此把基准销插入孔中进行定位(定中心)。
◆ 外形基准： 按基板的外围进行机械性固定，决定基板位置。
不使用基板定位孔。
③ 基板配置
◆ 单板基板：如图所示，是指在一块基板上仅存在一个电路的基板。
◆ 矩阵电路板：如图所示，是指在一块基板上，存在多个电路，所有电路的角度相同，各
电路的X方向及Y方向间距完全相同的基板。
基板
电路
