第 1 部 基本篇 第 4 章 制作生产程序
4-9
⑥标记识别
BOC 标记的识别有 2 种方法可供选择。请根据 BOC 标记的状态进行选择。
◆ 多值识别：利用BOC摄像机所得到的全部信息进行标记识别。因使用的信息多，所以可
有效防止噪音干扰。一般情况下请选择该项。
◆二值化识别：当多值识别发生错误时，请选择二值化识别。但当标记的边缘拍摄不清晰
时，其精度要低于多值识别。
⑦试胶数据
输入有关试胶的数据。
按下数据的试胶数据按钮，显示以下所示的对话框。

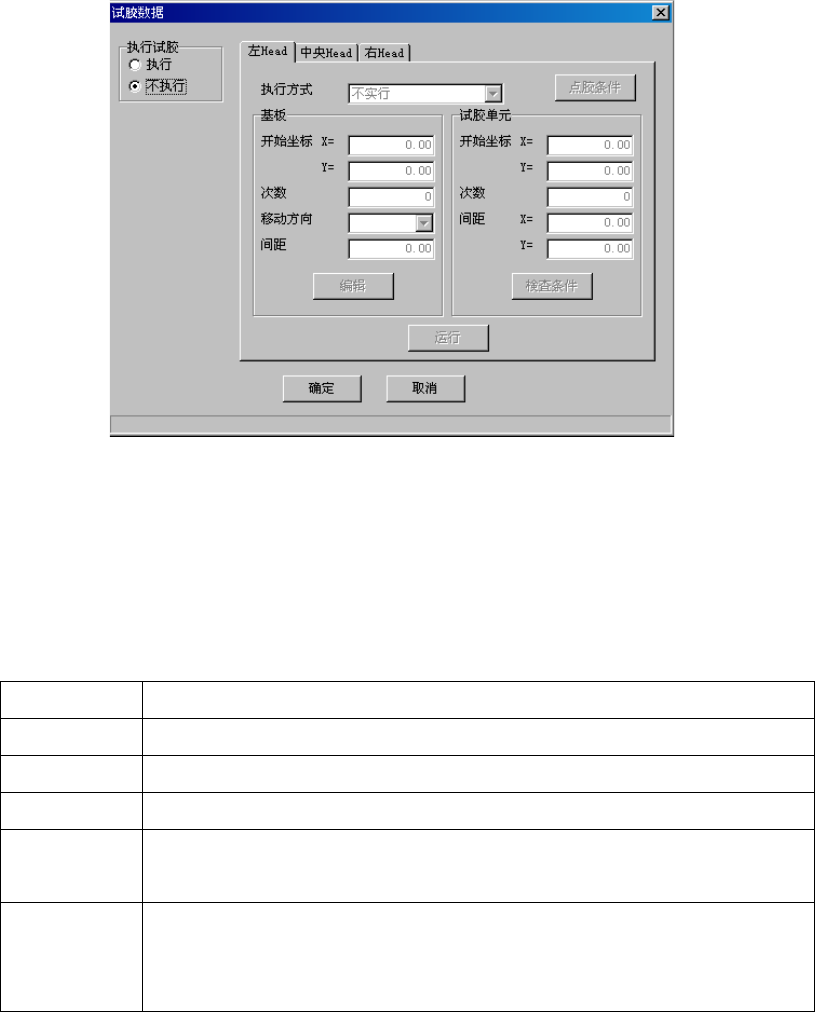

图 4-3-3-1-2 试胶设定窗口
当执行试胶的设定为「执行」时，可以选择点胶头的执行方式。
对各点胶头均有需输入的试胶项目进行设定。
1. 执行方式
执行方式通过组合框进行选择。因执行方式不同，不需要进行设定的项目显示为淡灰色，
不能选择及输入。
执行方式 动作
不执行 不进行试胶即开始生产。
基板 更换点胶头时，在基板上执行试胶。
单元(无确认) 更换点胶头时，在试胶单元上执行试胶。
单元(确认) 更换点胶头时，在试胶单元上进行试胶，每间隔指定的数量时使用OCC对点胶
点拍照，检查点胶直径。
单元→基板 每间隔指定的数量更换点胶头时，在试胶单元上进行试胶，使用OCC对点胶点
拍照，检查点胶直径。检查后，在基板上执行试胶后重新开始生产。
对于指定了数量以外的基板，仅在基板上执行试胶。
第 1 部 基本篇 第 4 章 制作生产程序
4-10
2. 开始座标(X,Y) 【基板】
输入相对于开始座标基板原点的试胶开始座标(X,Y)。
3. 次数 【基板】
输入在次数基板上进行试胶的次数。
4. 移动方向
为2次以上时，通过组合框选择移动方向。
5. 间距 【基板】
为2次以上时，输入点胶间隔。
6. 开始座标(X,Y) 【单元】
输入开始座标试胶单元上进行试胶的开始座标（X,Y）。
7. 次数 【单元】
输入在试胶单元上的试胶次数。
8. 间距(XY) 【单元】
当试胶次数在 2 次以上时，输入点胶间隔。
对于 X 方向的设定值，请距离机器设置“试胶单元”中所正确输入的试胶开始位置
30mm 以内。
如果在 Y 方向输入数值，则执行 2 列点胶，但推荐执行 1 列试胶。
9. ＜编集＞按钮
对于基板上的各试胶点，在窗口中显示试胶的执行座标及执行时点胶头角度，可进行变更。
在试胶座标设定画面中，将利用开始座标、移动方向、间距、次数计算得出的各试胶点座
标展开予以显示。可以输入这些点的座标及执行点胶时点胶头的角度数值。

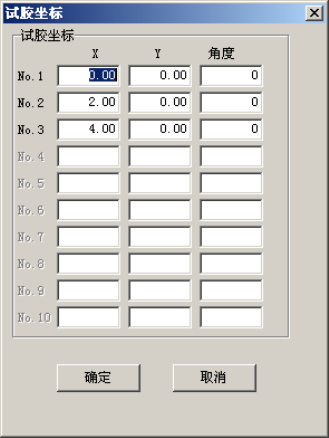

图 4-3-3-1-3 试胶座标设定画面
第 1 部 基本篇 第 4 章 制作生产程序
4-11
10. ＜检查条件＞按钮
显示试胶时的点胶条件窗口，可进行变更。在该画面，可以变更点胶确认时的检査条件。
图 4-3-3-1-4 检査条件设定画面
表 4-3-3-1-1 检査条件设定项目
设定项目 内 容
针类型
显示在设定时所指定针的种类。仅显示不能进行变更。
标准点胶直径
通过直径，对使用针类型中选择的针进行点胶时的理想形状进行
设置。显示默认的各种针的标准值。
检査次数
指定执行点胶确认的检査次数。在试胶单元进行试胶的执行次数
内，最后与检査次数相应个数的试胶是用于检査的。
因为到第二次点胶的形状不稳定，因此建议输入的次数比试胶次
数少 2 次。
试胶设定的“执行方式”为“单元（有确认）”时，检査后在试
胶单元上，执行试胶次数与检査次数之间相差次数的试胶，之后
开始生产。
标准点胶直径允许范
围（最大、最小）
为了判定检査的所有点胶点的点胶直径平均值，所设定的检査合
格范围。检査合格范围设定为标准点胶直径的上限及下限，以%
单位进行表示。
点胶直径允许范围
（最大、最小）
为了判定检査的每一个点胶点的点胶直径，所设定的检査合格范
围。检査合格范围设定为标准点胶直径的上限及下限，以%单位
进行表示。
直径允许范围
（最大、
最小）
将检査的点胶点的点胶直径与直接测定的每 45°的直径进行比
较，判断形状是否合格。检査合格范围设定为点胶直径的上限及
下限，以%单位进行表示。
