第 1 部 基本篇 第 1 章 设备概要 1 - 9 各种针 点胶条件的参考 值，请参 考下表。 表 1-2-1-3-2 点胶条件表 针 S /S - WST M L LL XL CS CM 单位 点 胶时间 20 20 20 20 20 20 20 ms 点胶压力 200 180 146 110 100 130 160 kPa XY θ 等待时间 0 0 0 0 0 10 0 ms 点胶延迟时间 20 20 20 20 20 20 2…

100%1 / 475
第 1 部 基本篇 第 1 章 设备概要
1
-
8
1-2-1-3 针
请根据点胶图形和实装元件的形状，从 S、M、L、LL、XL、CS、CM、S-WST 中选择合适的针。
表 1-2-1-3-1 针一览表
针名称
货号
形状
・
尺寸
前端详
细图
针数
停止挡销数
备注
2 点点胶 2 点点胶 1 点点胶 2 点点胶 4 点点胶 2 点点胶 2 点点胶 2 点点胶
（中心停止挡销） （中心停止挡销）
针 停止挡销 针 停止挡销 针 停止挡销 针 停止挡销 针 停止挡销 点胶口 停止挡销 点胶口 停止挡销 针 停止挡销
针内径
针外形
停止挡销
外形
第 1 部 基本篇 第 1 章 设备概要
1
-
9
各种针点胶条件的参考值，请参考下表。
表 1-2-1-3-2 点胶条件表
针
S/S-WST M L LL XL CS CM
单位
点胶时间 20 20 20 20 20 20 20
ms
点胶压力 200 180 146 110 100 130 160 kPa
XYθ等待时间 0 0 0 0 0 10 0
ms
点胶延迟时间 20 20 20 20 20 20 20
ms
Z 轴下降速度 0 0 5 0 4 3 3
Z 轴上升速度 0 2 7 0 3 2 2
最低点保持时间 5 10 0 5 5 5 5
Ms
XYθ移动等待时间 0 0 0 0 0 0 0
Ms
切胶动作次数 0 0 0 0 0 0 0 次
切胶动作类型 1 1 1 1 1 1 1
标准点胶直径 0.6 0.7 1.1 1.4 1.2 0.6 0.7
mm
最大点胶直径（参考）
0.65 0.95 1.3 1.7 1.45 0.62 0.95
mm
最小点胶直径（参考）
0.4 0.5 0.8 1.1 0.8 0.5 0.6
mm
1. 上表的数值，为汉高日本株式会社㈱
LOCTITE 3609 的初始值（参考值）。
2. 点胶压力的值因胶粘剂的种类或批号、保管条件等有很大的变化。
3. 上述最大最小点胶直径的表示值，为针没有质量问题时可以点胶直径的范围，因胶粘剂
和基板的条件范围可能变窄。
4. CS、CM、S-WST 针为可选项。
注意 :
第 1 部 基本篇 第 1 章 设备概要
1
-
10

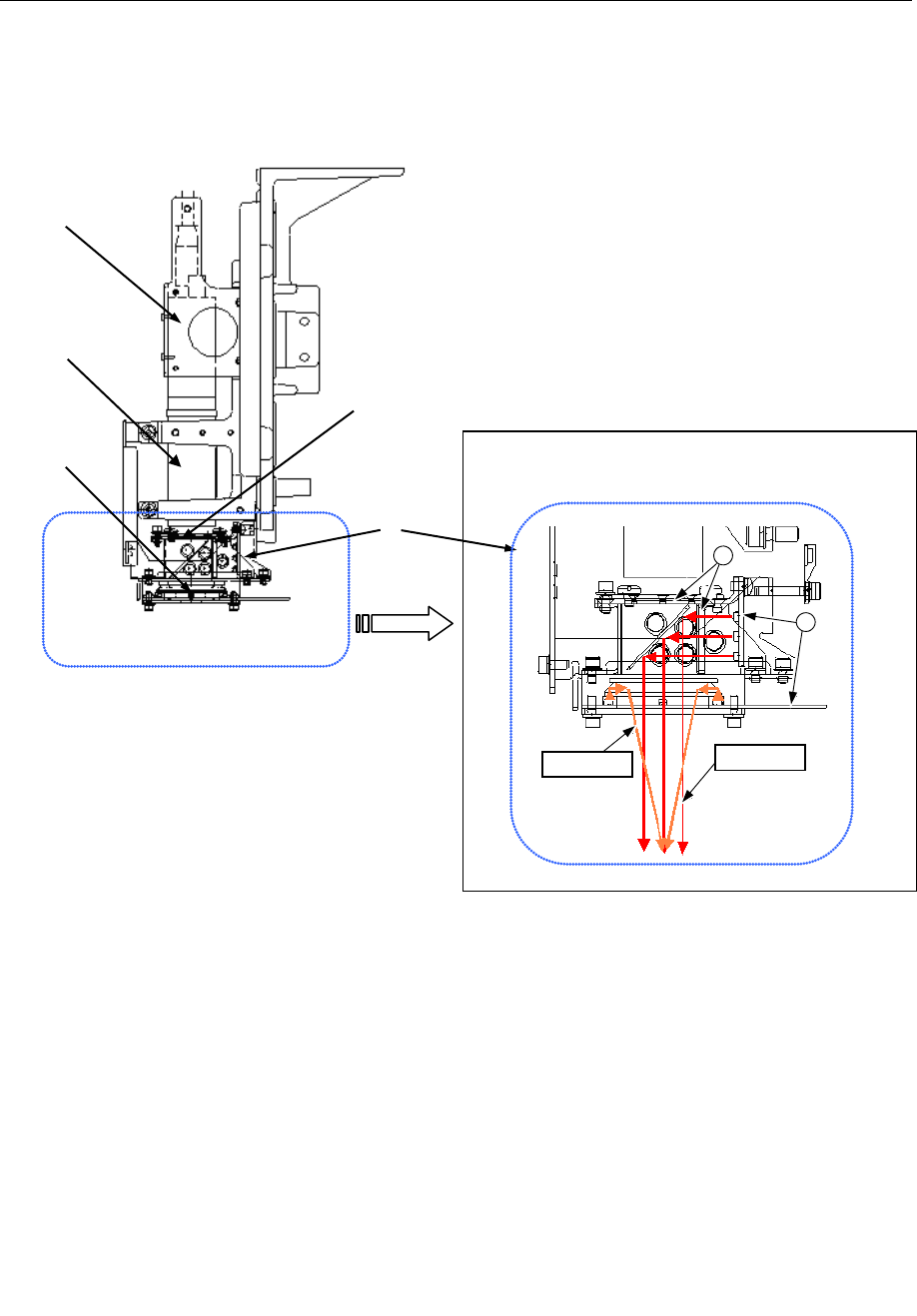

1-2-1-4 OCC 的构成
通过摄像机检测到基板标记的位置，进行自动补正。
标准装配同轴落射照明与偏光过滤器。
图 1-2-1-4 OCC 单元各部分的名称
②
①
④
⑤
① CCD 摄像机
② OCC 镜头
③ OCC 光学单元
④ 偏光过滤器
⑤ 照明 LED 基板
垂直照明
角度照明
4
5
③
角度照明
垂直照明
