第 1 部 基本 篇 第 4 章 制作 生 产程序 4-25 2) 非矩阵电路板 各电路角度和各 电路间的 距离 ( 间距 ) 不固 定的基板 ( 请参照下页 例子 ) 。 以基板原 点为基准， 分别指定 X 、 Y 角度， 配置各电路 。 因此， 即使电路 间的间距和角 度不同也 能个别处理。当 然，通过 固定电路间距和 角度，也 能制作矩阵电路 基板数据 。 图 4-3 -3-2-3 -2 基板数据 尺寸设置画面 ( 非矩阵 电路板…
第 1 部 基本篇 第 4 章 制作生产程序
4-24

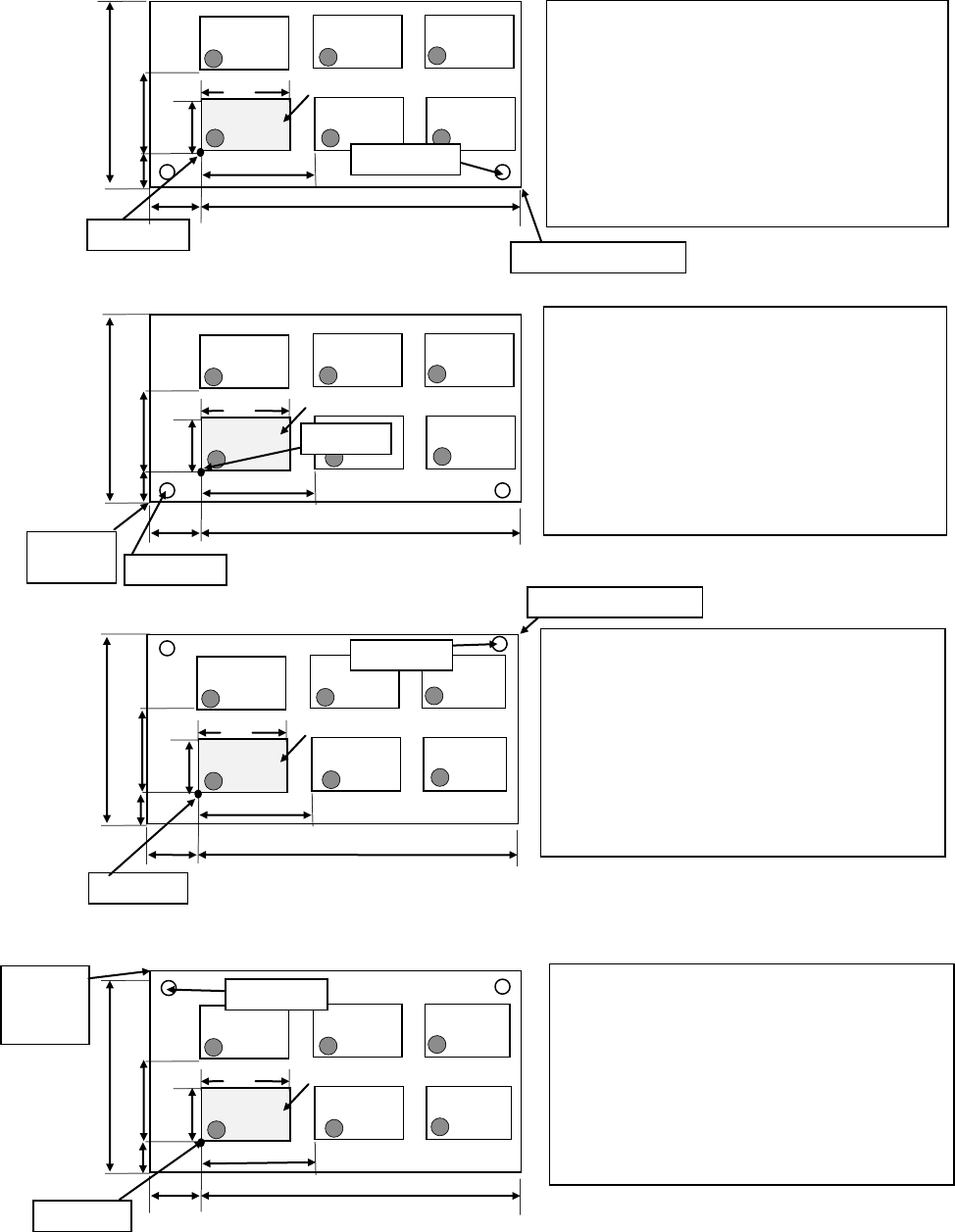

例 1) 矩阵电路板的数据输入例
以左下方的电路为基准电路，以电路的左下方的角为电路原点时
① 前面基准、L→R 时(外形基准时)
120 50
50 30
20 60
25 175
②前面基准、R→L 时（外形基准时）
120 50
50 30
20 60
25 175
③后面基准、L→R 时（外形基准时）
120 50
50 30
20 60
25 175
④后面基准、R→L 时（外形基准时）
120 50
50 30
20 60
25 175
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=5 Y=-5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=-170 Y=15
电路数量 X=3 Y=2
电路间距 X=60 Y=50
电路原点
基
准电路
基板位置基准
基板设计端点
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=-5 Y=-5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=20 Y=15
电路数量 X=3 Y=2
电路间距 X=60 Y=50
电路原点
基准电路
基板位置基准
基板设计
端点
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=5 Y=5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=-170 Y=-95
电路数量 X=3 Y=2
电路间距 X=60 Y=50
电路原点
基
准电路
基板位置基
准
基板设计端点
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=-5 Y=5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=20 Y=-95
电路数量 X=3 Y=2
电路间距 X=60 Y=50
电路原点
基
准电路
基板位置基准
基板设计
端点
第 1 部 基本篇 第 4 章 制作生产程序
4-25
2) 非矩阵电路板
各电路角度和各电路间的距离(间距)不固定的基板(请参照下页例子)。
以基板原点为基准，分别指定 X、Y 角度，配置各电路。因此，即使电路间的间距和角度不同也
能个别处理。当然，通过固定电路间距和角度，也能制作矩阵电路基板数据。

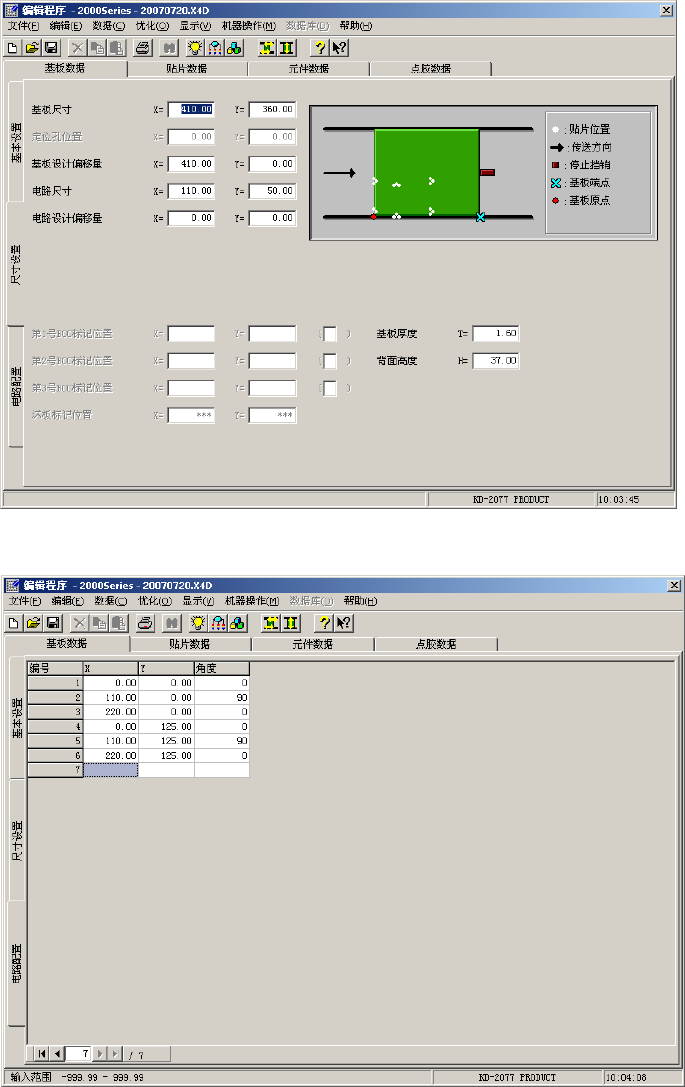

图 4-3-3-2-3-2 基板数据 尺寸设置画面(非矩阵电路板)
图 4-3-3-2-3-3 基板数据 电路配置画面(非矩阵电路板)
第 1 部 基本篇 第 4 章 制作生产程序
4-26
① 基板外形尺寸
输入包括所有电路在内的基板外形尺寸。
② 定位孔位置
与单电路板相同，输入从基板原点来看的基准销位置。
③ 基板设计偏移量
与单电路板相同，输入从基板原点来看的基板设计端点的位置。
④ 电路外形尺寸
输入电路的外形尺寸(包括所有贴片坐标在内的尺寸)。
⑤
电路设计偏移量
输入从基准电路的
电路原点到基准电路左下角
(与基板的流动方向无关，通常恒定)的尺寸。
⑥BOC 标记位置
输入从基板原点或电路原点到各 BOC 标记的中心位置的尺寸。
在「基本设置」中选择“使用基板标记”时，是指从基板原点开始的尺寸，选
择“使用各电路标记”时，则是指从电路原点开始的尺寸。

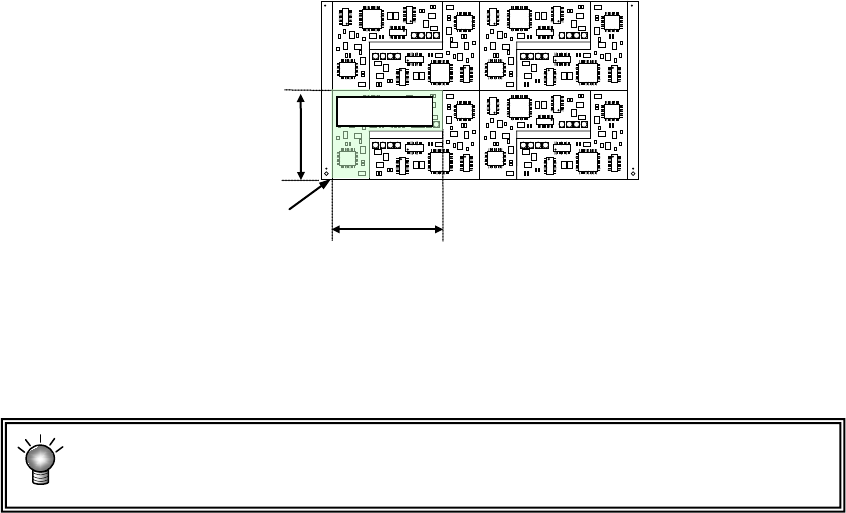

电路外形
尺寸 X
电路外形尺寸 Y
例)
电路设计偏移量
基准电路
