第 1 部 基本篇 第 4 章 制作生产程序
4-28

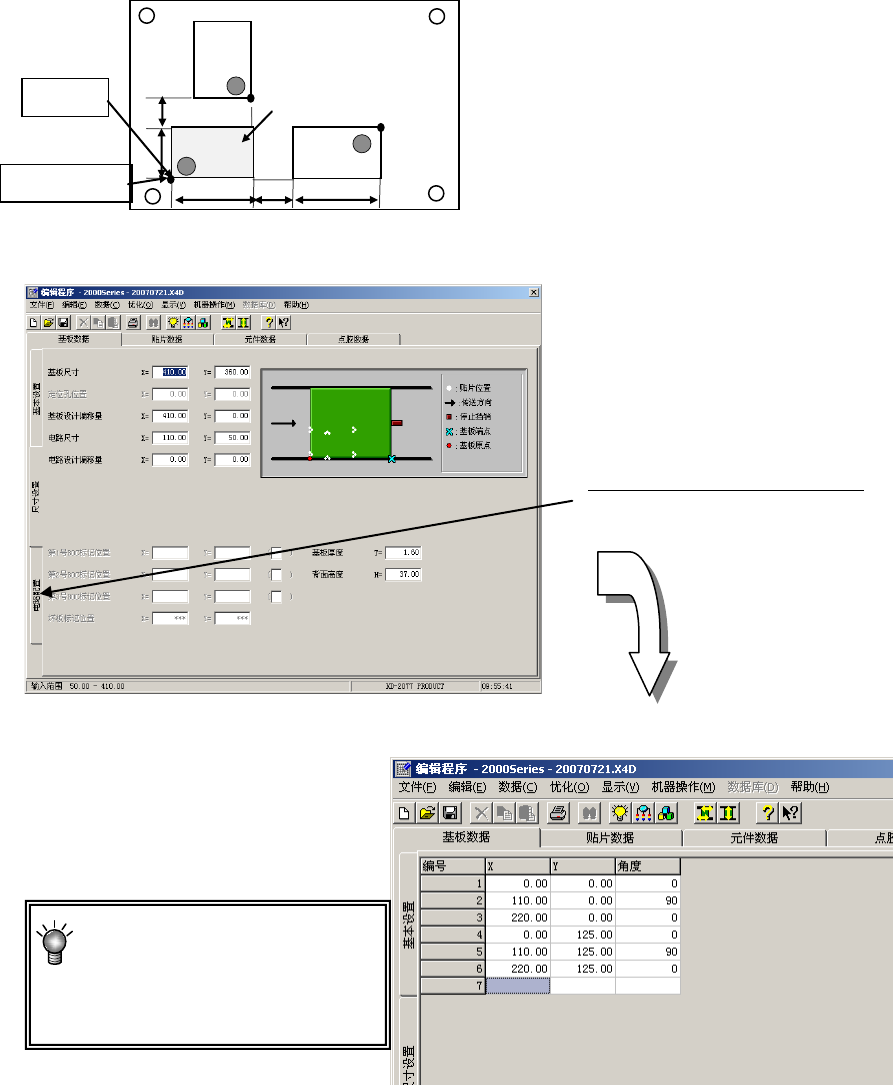

例 2) 非矩阵电路板的数据输入例
以下所示为基板原点与电路原点设为同一坐标时「电路配置」例。
以左下方的电路为基准电路，将电路左下方的角定为基板原点(=电路原点)时(电路间间
距以外的各距离与“例 1 矩阵电路板”相同)。
③
20
30 ① ②
50 25 50
各项目的值如下图所示。
「电路配置」变为下图的值。
「电路配置」的 X，Y 值，请输入从基板原
点到各电路原点的距离
图 4-3-3-2-3-4 非矩阵电路板的基板数据画面
图 4-3-3-2-3-5 电路配置画面
选择后显示「电路配置」画面。
电路原点
基
准电路
基板位置基
准
非矩阵电路板最多可
制作的电路数为 200。
第 1 部 基本篇 第 4 章 制作生产程序
4-29
范围检查
进行数据切换(选择贴片数据等)时，对输入的 BOC 标记与坏板标记坐标是否在
基板内(或电路内)、以及电路是否在基板内进行范围检查。

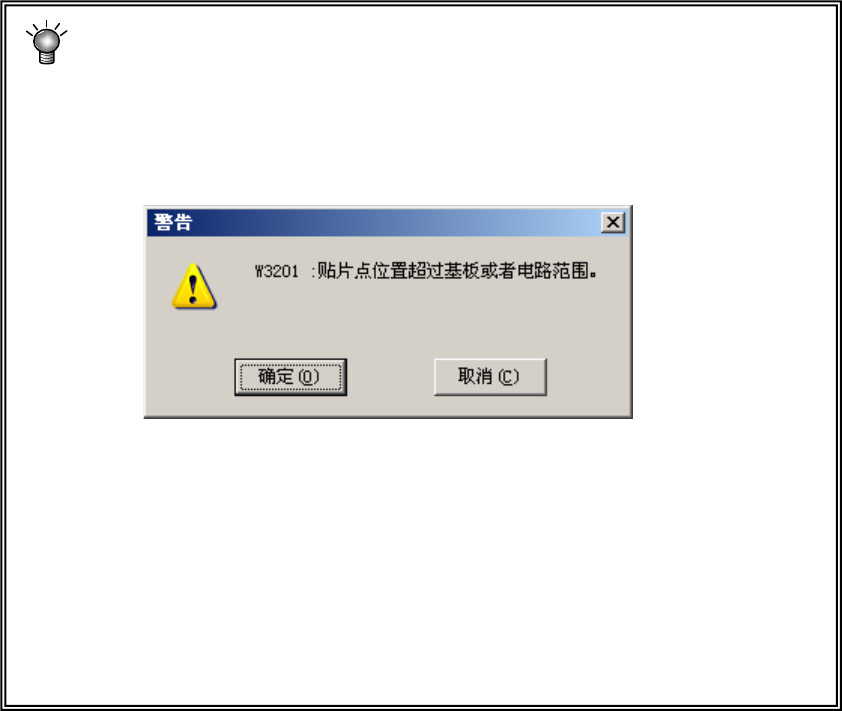

出错时，显示如下的警告信息。
●确定⇒继续进行数据切换
●取消⇒停止数据切换
※当显示上述警告信息时，请纠正基板数据的各输入值。 (特别是定位孔位置、
基板设计偏移、首电路位置、电路设计偏移、电路配置
的各坐标)
图 4-3-3-2-3-6 警告画面
第 1 部 基本篇 第 4 章 制作生产程序
4-30
4-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数：
最多为 3，000 点，分割基板时最多可输入 10，000 点。
4-3-4-1 贴片数据画面的显示

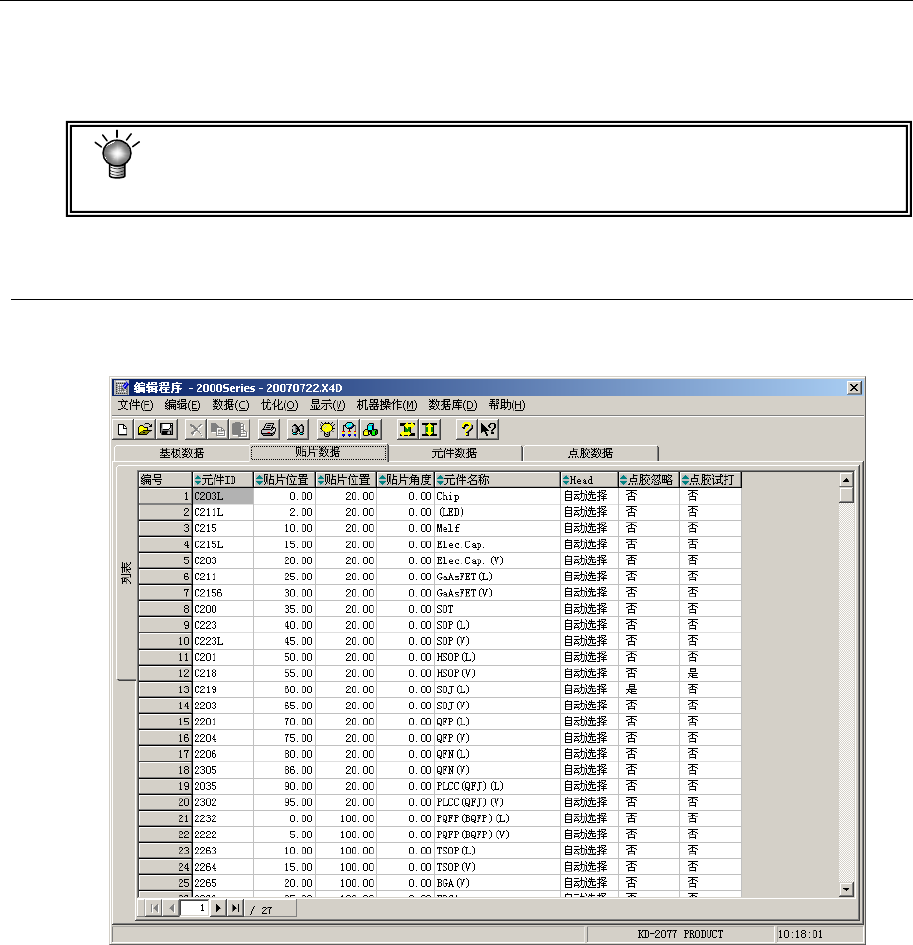

制作基板数据后，单击画面上方的「贴片数据」标签，显示贴片数据制作画面(下图为制
作完成例)。
图 4-3-4-1-1 贴片数据画面
