第 1 部 基本篇 第 4 章 制作生产程序
4-32
5)点胶头
指定点胶用的点胶头。
按输入顺序生产时，进行点胶的点胶头可从一览表中选择。
初始值为“自动选择”。
选择点胶头时，请按编辑键(键盘的[F2]键)或鼠标的右键，从一览表中选择。另外，在选
择多行时，如果在弹出式菜单中进行指定，则所选中的数目行的设置都被改变。（下图为行
选择的示例）

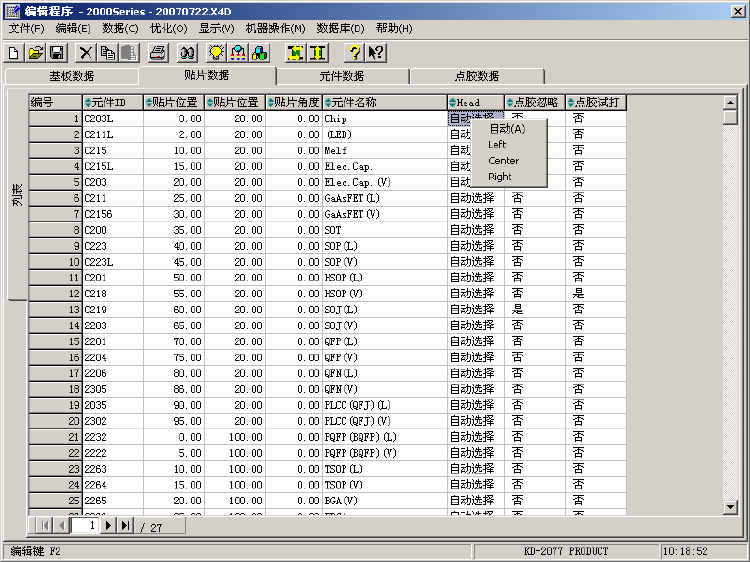

图 4-3-4-2-1 点胶头选择
6）点胶忽略
如果选择“YES”，在点胶时将忽略点胶。因此，该行的贴片点将不被点胶。主要是在检查时
使用。初始值设置 “NO”。
变更时，请按 F2 键或鼠标的右键，从列表中选择。
7）试打
所谓“试打”模式，是指在将特定元件或所有元件贴片到基准电路或整个电路后，用 OCC
摄像机确认点胶坐标的功能。
选择“是”，可在生产画面(试打模式)中对选中的贴片点进行点胶，并用摄像机进行确认。
初始值设置为“否”。
变更时，请按 F2 键或鼠标的右键，从列表中选择。
第 1 部 基本篇 第 4 章 制作生产程序
4-33
范围检查
在如下的时间段内，对贴片位置是否在基板内(单电路板时)，或是否在电路内(多
电路板时)进行检查。
① 输入数据时
在输入贴片位置 X 或 Y 时，或分别对其进行了改变时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定⇒确定输入数据，在贴片数据编号的左侧带有“*”的超范围标记(参
照下图)。如果输入范围内的值，则标记消失。
●取消⇒输入的数据无效，返回数据输入状态。
② 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定⇒继续进行数据切换
● 取消⇒停止数据切换
※ 发生范围检查错误时，
先对
「贴片数据」进行确认，如果没有问题，请确认各「基
板数据」的输入值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的
各坐标)
第 1 部 基本篇 第 4 章 制作生产程序
4-34
4-3-5 元件数据
「元件数据」是输入由「贴片数据」输入的“元件名称”的详细信息的数据。
因此，需要制作由「贴片数据」输入的所有元件名称的数据。
元件数据数：
最多可以输入 240 个。
4-3-5-1 元件数据画面的显示
元件数据的输入画面，有表格显示和列表显示 2 种形式。
列表显示画面是将多个元件数据的概要以列表的形式显示在画面中。在列表显示画面中，
不能输入数据，但可查看数据的完成情况。
图 4-3-5-1-1 元件数据 列表画面
