第 1 部 基本篇 第 4 章 制作生产程序
4-35
从列表画面中选择元件名(双击)后，将显示所选择元件数据的表格画面，此时，可进行元
件数据的制作和编辑。
表格的显示画面,1 个元件数据显示为一个画面。
表格和列表画面的切换标签
图 4-3-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用[PageUp]或[PageDown]键。
第 1 部 基本篇 第 4 章 制作生产程序
4-36
4-3-5-2 元件数据的制作
元件数据，对自动设定的元件名称，输入是否有点胶图案名称、备注、试打、忽略。
4-3-5-2-1 输入项目
1) 元件名称
显示在编集贴片数据时输入的元件名称。
2) 备注
对于仅通过元件名称难以进行区分的元件，输入备注。
“备注”最多可以输入 127 个文字（仅限英文字母和数字）。
备注可以省略｡
3) 点胶图案名
输入点胶图案名。
“点胶图案名”最多可以输入 8 个文字（仅限英文字母和数字）。
4) 元件种类
5) 包装形式
6) 外形尺寸
7) 定心方式
从贴片机读入生产程序时，或从数据库读入元件数据时，显示元件数据的详细内容。不能
进行编集。表示内容的详细请参考贴片机的使用说明书。
8) 参照贴片数据数
显示贴片数据数。不能编集。
9) 试打
对于指定了是否试打的元件，设定在执行试打时，是否将其作为点胶对象。
10) 忽略
若将忽略设为「执行」时，指定的元件在生产时被忽略，不进行点胶。
对于使用指定为忽略的元件进行贴片的数目，生产时不进行点胶。
从数据库读入元件信息时，「忽略」数据被变更为「不执行」。
第 1 部 基本篇 第 4 章 制作生产程序
4-37
4-3-6 点胶数据
对「元件数据」中输入的“点胶图案”，在「点胶数据」中输入其详细信息。
因此，在「元件数据」输入了点胶图案的数据，可以制作点胶数据。
点胶数据数：
最多可以输入 240 个。
4-3-6-1 显示点胶数据画面
点胶数据的输入画面，有表格显示和列表显示 2 种形式。
列表显示画面，是以列表形式在画面中概略显示多数个点胶数据。在列表显示画面，不
能输入数据，但可阅览数据的完成情况｡

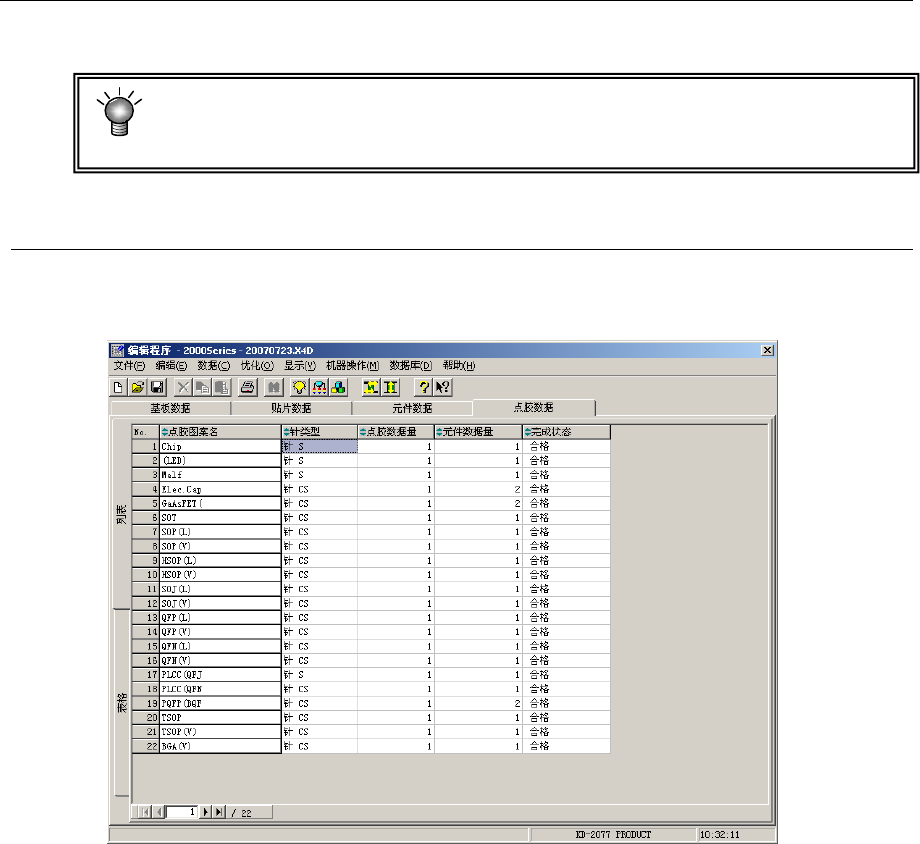

图 4-3-6-1-1 点胶数据 列表画面
