第 1 部 基本篇 第 4 章 制作生产程序
4
-54
●执行结果示例
元件 ID X Y 角度
元件名称
R1
5.00
10.00
45.00
1608-A
R2
10.00
10.00
0.00
1608-A
X 复制次数:
3
X 间距:
0.5
Y 复制次数:
1
Y 间距:
1
R1
5.00
10.00
45.00
1608-A
R1
10.00
10.00
0.00
1608-A
#
5.50
10.00
45.00
1608-A
｡将 复 ｡
｡元件 ID 全部变为 ｡#｡｡
#
10.50
10.00
0.00
1608-A
#
6.00
10.00
45.00
1608-A
#
11.00
10.00
0.00
1608-A
#
6.50
10.00
45.00
1608-A
#
11.50
10.00
0.00
1608-A
#
5.00
11.00
45.00
1608-A
#
10.00
11.00
0.00
1608-A
#
5.50
11.00
45.00
1608-A
#
10.50
11.00
0.00
1608-A
#
6.00
11.00
45.00
1608-A
#
11.00
11.00
0.00
1608-A
#
6.50
11.00
45.00
1608-A
#
11.50
11.00
0.00
1608-A

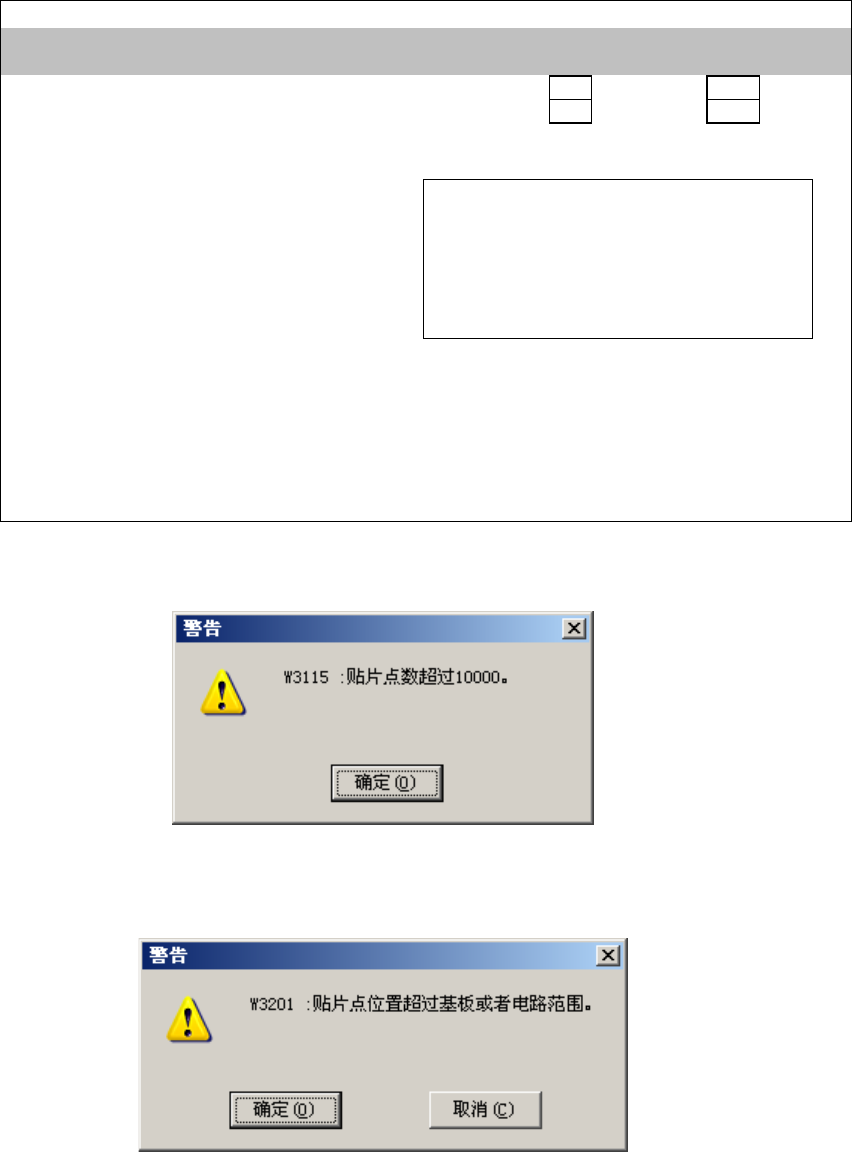

在以下情况下会发生错误，显示错误信息 ｡
① 输入数据数量超出最大件数 ｡
图 4-5-1-1-9 数据数量超出范围
｡ 确定 ： 停止复制 ｡此时，所有数据均不被复制 ｡
② 贴片位置超出基板或者电路范围 ｡
图 4-5-1-1-10 贴片位置超出错误
｡ 确定 ： 继续复制 ｡
在复制数据处，附加超出标记 ｡
｡
取消： 停止复制 ｡
第 1 部 基本篇 第 4 章 制作生产程序
4
-55

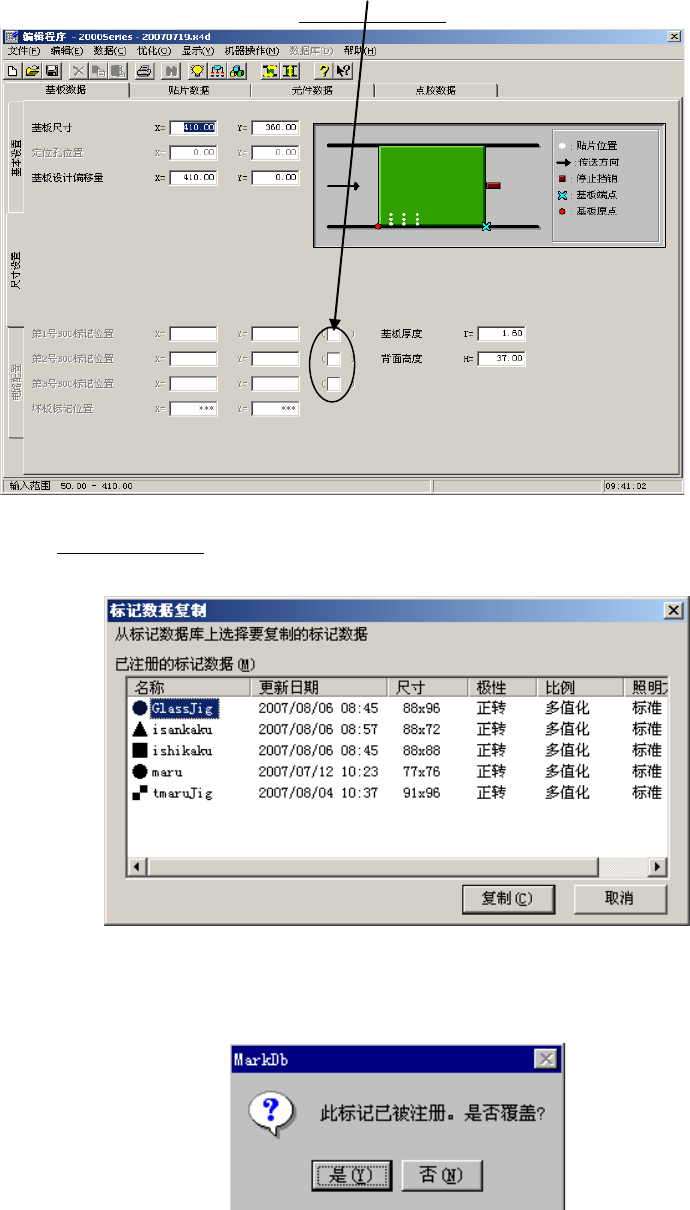

15) 图象复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。
<
图像复制步骤
>
① 请选择 BOC 标记或 IC 标记的标记示教项目。
② 从菜单栏中单击「编辑/「图像复制」」，显示如下的画面。
从已经登记的标记数据列列表中选择需要复制的标记数据，单击「复制」。
图 4-5-1-1-11 图像复制对话框
复制图像后，如果是BOC标记在标记示教显示中显示(*)。
标记数据已登录完成时，则显示如下的覆盖确认信息。
图 4-5-1-1-12 确认覆盖标记的对话框
第 1 部 基本篇 第 4 章 制作生产程序
4
-56
16) 复制生产程序
采用复制功能，可将2种以上的生产程序进行结合。
A
B
图 4-5-1-1-13 多矩阵概念图
<复制方法>
① 读入作为基准的生产程序。(上图，A 基板)
② 指定(读入)对电路进行展开复制的生产程序。(上图，B 基板)
③ 设定作为基准的生产程序的基板原点与展开复制的生产程序的基板原点间的差(偏移 X、
Y、θ)。
④ 展开复制。
表 4-5-1-1-1 基板的展开
基准基板 展开复制的基板 结果
单电路板
单电路板 单电路板
矩阵电路板 单电路板
非矩阵电路板 单电路板
矩阵电路板
单电路板 单电路板
矩阵电路板
考虑③的差额、基板数据,如果可在矩阵中展
开则作为矩阵展开。
不行时作为单电路展开。
非矩阵电路板 单电路板
非矩阵电路板
单电路板 单电路板
矩阵电路板
考虑基板数据，能够展开时,作为非矩阵基准
电路的贴片点展开。
不行时作为单电路展开。
非矩阵电路板 单电路板
