第 1 部 基本篇 第 4 章 制作生产程序
4
-64

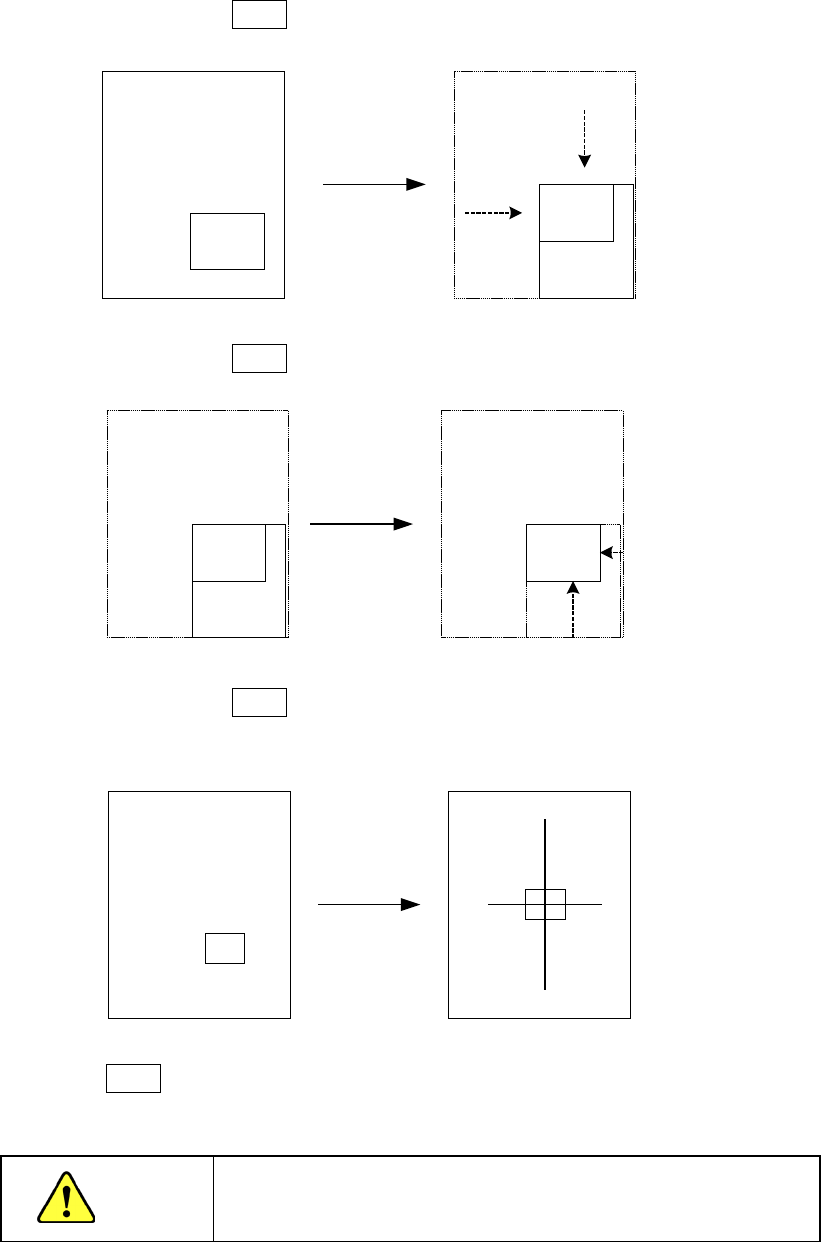

用XY轴用的轴驱动键，来移动窗口框的上面、左面、下面及右面。
先移动上面、左面，按下ENTER键。
再移动下面、右面，按下ENTER键。
移动下面、右面后，按下ENTER键，摄像机移动,
使箱形窗口的中心变为原来十字光标的中
心，箱形窗口变回十字光标。
在此，按下ENTER键，就可获得坐标值。
注意
为了避免人身伤害，在 HOD 操作过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
第 1 部 基本篇 第 4 章 制作生产程序
4
-65
● 2 点或 3 点的示教方法
① 以2点进行示教时
A
B
C
输入上述的A、B2点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作
为示教的坐标。
② 进行3点示教时
输入A、B、C3点，以点D的坐标作为示教的坐标。
(点D的X方向为点A、点B、点C的中点，求点A、点B的中点的Y方向)
但3点示教仅当元件的贴片角度为0°、90°、180°及270°时有效。
B
A
C
Ｄ
C
B
A
Ｄ1
基板 PAD
第 1 部 基本篇 第 4 章 制作生产程序
4
-66
4-5-2-2-3 Z 轴的示教
示教高度。将注射器的高度慢慢降低至前端与测定物体接触，获取高度。
请选择最初示教用的点胶头装置，进行示教。
进行Z轴示教时，能选择的装置只限于点胶头。若选择其它装置，会发出报错声，此时需要
重新选择装置。
注意
为了避免人身伤害，在 HOD 操作过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
