第 1 部 基本篇 第 4 章 制作生产程序 4 -66 4-5-2-2-3 Z 轴的示教 示教高度。将注 射器的高 度慢慢降低至前 端与测定 物体接触，获取 高度。 请选择最初示教 用的点胶 头装置，进行示 教。 进行 Z 轴示教时， 能选择的装置 只限于点胶 头 。 若选择其 它装置， 会发出报错声 ， 此时 需要 重新选择装置。 注意 为了避免人身伤 害，在 HOD 操作过程中，切勿将 手放入装 置 内部，也不要将 脸和头靠 近装…
第 1 部 基本篇 第 4 章 制作生产程序
4
-65

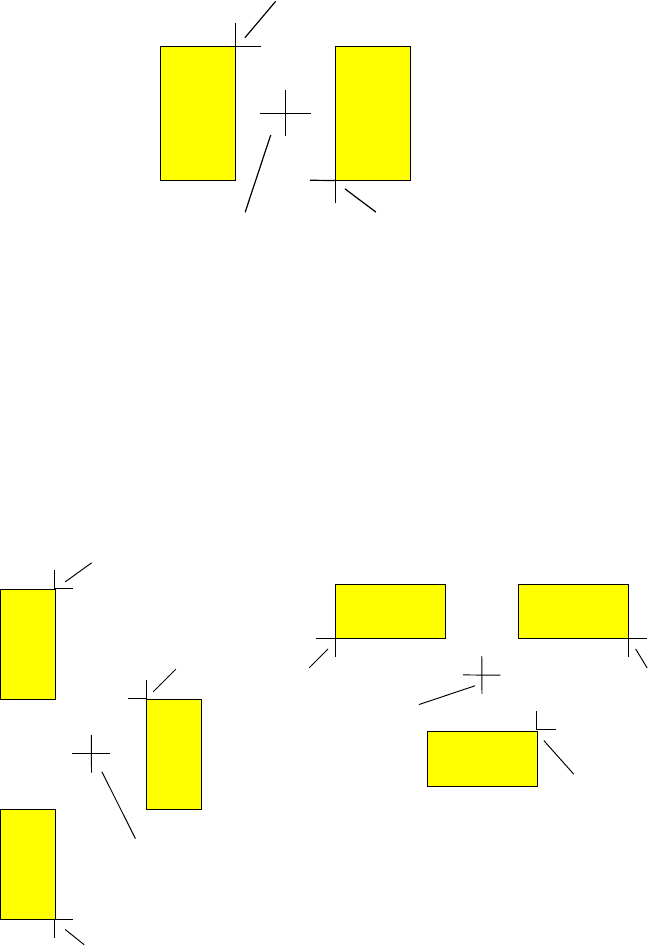

● 2 点或 3 点的示教方法
① 以2点进行示教时
A
B
C
输入上述的A、B2点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作
为示教的坐标。
② 进行3点示教时
输入A、B、C3点，以点D的坐标作为示教的坐标。
(点D的X方向为点A、点B、点C的中点，求点A、点B的中点的Y方向)
但3点示教仅当元件的贴片角度为0°、90°、180°及270°时有效。
B
A
C
Ｄ
C
B
A
Ｄ1
基板 PAD
第 1 部 基本篇 第 4 章 制作生产程序
4
-66
4-5-2-2-3 Z 轴的示教
示教高度。将注射器的高度慢慢降低至前端与测定物体接触，获取高度。
请选择最初示教用的点胶头装置，进行示教。
进行Z轴示教时，能选择的装置只限于点胶头。若选择其它装置，会发出报错声，此时需要
重新选择装置。
注意
为了避免人身伤害，在 HOD 操作过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
第 1 部 基本篇 第 4 章 制作生产程序
4
-67
4-5-2-3 标记的示教
对识别标记用的信息进行示教。
为识别标记，需要标记的极性(黑白区别)、标记的大小、标记的形状、阈值(为区别周围与
标记的明亮度判断基准值)、检测框的大小等5种信息。
4-5-2-3-1 基板标记的示教
<步骤>
① 将光标移动到示教对象数据的标记位置。
但进行识别的示教时，需预先输入标记的 X、Y 坐标。

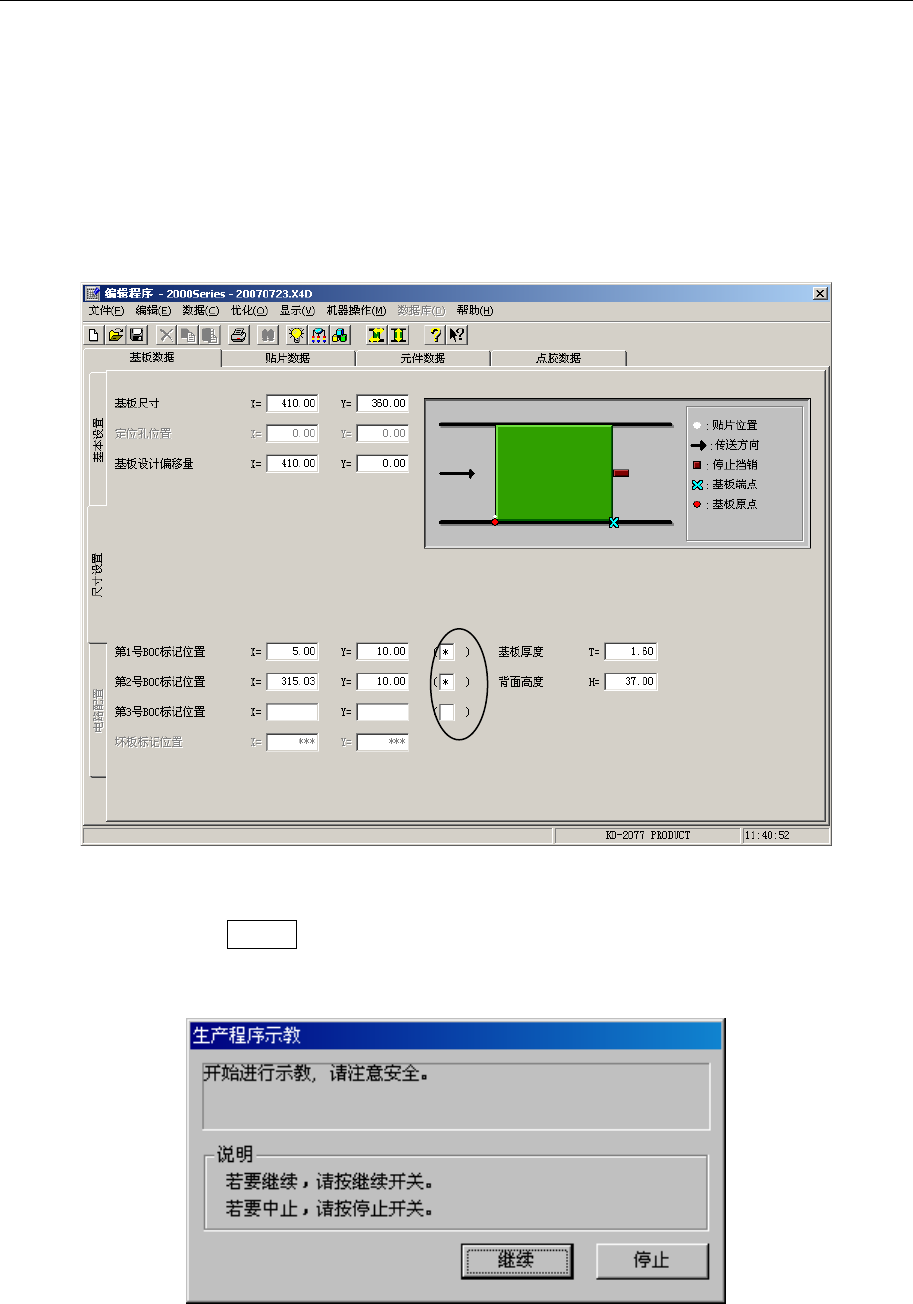

图 4-5-2-3-1-1 基板标记示教(1)
② 请按 HOD 的 CAMERA 键。
●在打开安全盖的情况下，会显示如下画面。
图 4-5-2-3-1-2 确认画面
