4-5-4-2 确认
此功能
用于确认生产程序的编辑内容。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-2-1 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存入主机中。该实测值将在贴片数据示教时的坐标
修正中得到反映。
从菜单栏中选择「机器操作」/「确认」/「标记系统」/「BOC」，则可显示确认画面。
此时，如果安全盖打开，因轴动作的功能，会显示如下信息。
确认安全后，请点击「继续」。
图 4-5-4-2-1-1 安全确认
在执行
过程中，显示如下的画面。
图 4-5-4-2-1-2 正在进行 BOC 标记校准
在进行BOC校准
过程中，当因某种原因想取消操作时，可按下<停止>开关来停止操作。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4
-
84
1) 动作状态
显示动
作状态
●电路
号
显示正
在进行识别的电路号。表示「当前的电路号/电路总数」。(通常仅识别基准电路的B
OC)
2) 进展情
况
显示进
展的比率。
在执
行时，若BOC标记识别失败（错误），则显示如下的选择画面。

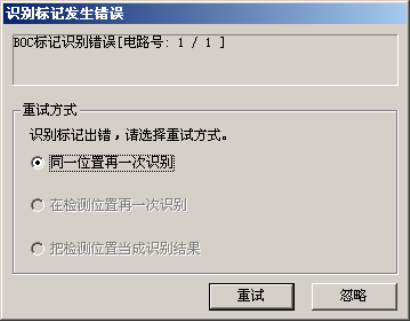

图 4-5-4-2-1-3 BOC 标记识别错误
当重新
开始识别时，请选择重新开始模式。
① 同一位置再一次识别。
不改变当前的有OCC摄像机的位置，再一次进行标记识别。
② 在检测位置再一次识别。
用HOD的CAMERA键，在进行过坐标示教的位置上,再进行一次标记识别。
该项目
在示教确定后方可选择。
③ 把检测位置当成识别结果。
用HOD的CAMERA键,把进行过坐标示教的位置确定为BOC识别时标记中心的实测值,。该
项目在示教确认后方可选择。
◇
进行上述选择后，如果要重新开始识别，则请按「重试」按钮。
按下「忽略」按钮时，则其后将不以每一电路/每一基板为单位对BOC进行识别。
第 1 部 基本篇 第 4 章 制作生产程序
4
-
85
4-5-4-2-2 坐标类：贴片位置
通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过
示教进行修正。
<跟踪贴片位置的流程>
机器操作菜单
贴片位置
设置贴片位置摄像
跟踪的条件
执行贴片位置
摄像跟踪
反映各坐标的修正
向各贴片数据坐标移动
执行
选择
在监视器上
目视检查
用 HOD 进行示教
各坐标的修正
