第 1 部基本篇第 4 章制作生产程序

4-5-4-2-2 坐标类：贴片位置

通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过

示教进行修正。

<跟踪贴片位置的流程>

机器操作菜单

贴片位置

设置贴片位置摄像

跟踪的条件

执行贴片位置

摄像跟踪

反映各坐标的修正

向各贴片数据坐标移动

执行

选择

在监视器上

目视检查

用 HOD 进行示教

各坐标的修正

第 1 部基本篇第 4 章制作生产程序

1) 设置条件

从菜单栏中选择「机器操作」/「确认」/「坐标类」/「贴片位置」后，显示如下画面。

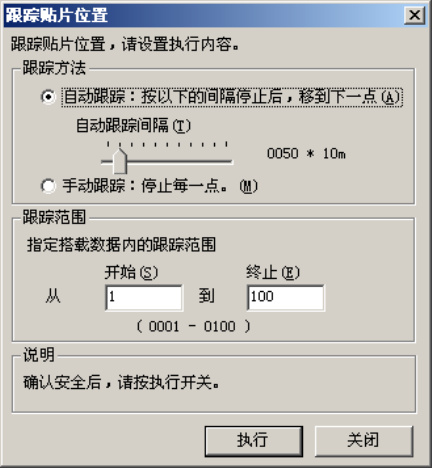

图 4-5-4-2-2-1 摄像机跟踪贴片坐标位置

① 传送方法

(1)自动传送

以一定的间隔，依次用摄像机捕获贴片位置。在以下的「自动传送间隔」设定的时间

停止，经过该设定的时间后移动到下一点。

●自动传送间隔

：调整停止间隔。可设定的范围为0.01秒～5秒。

(2)手动传送

按下HOD的[NEXT]键或<开始>开关，向下一点移动。

② 跟踪范

围

将贴片数据的第几点到第几点作为跟踪范围的进行输入。默认值为对所有贴片点进行。

设置所有跟踪条件，准备完成后，按下<开始>开关或「执行」。

按下「

关闭」，返回原来的画面。

第 1 部基本篇第 4 章制作生产程序

2) 校准 BOC 标记

执行后如果设置有BOC标记的生产程序，为提高贴片位置的精度，会进行BOC校准。(识别所

有电路的BOC)

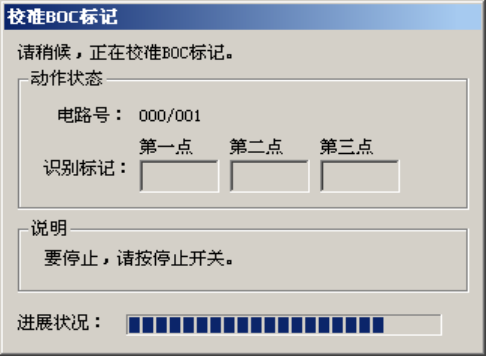

图 4-5-4-2-2-2 正在校准 BOC 标记
