第 1 部 基本篇 第 4 章 制作生产程序 4 - 91 ◆ 贴片跟踪时的示教操作流程 贴片坐标 向 XYZ 编辑箱 中 输入焦距 按下 HOD 设备键 示教操作 确定坐标后 ENTER CAN CE L 按下「设定」按钮 或 EN TER 按下「取消」按钮 或 C ANC EL 变更贴片数据
第 1 部 基本篇 第 4 章 制作生产程序
4
-
90
6) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可用HOD进行贴片坐标的示教。
<步骤>
① 将光标移动到 X 或 Y 坐标。
② 按 HOD 装置
键，进行坐标示教，然后按 ENTER 键确定。

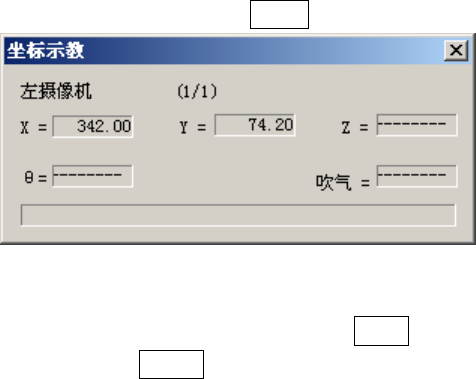

图 4-5-4-2-2-4 正在进行示教
③ 要使确
定的坐标值有效时，按下<设定>或再次按下 ENTER。
返回坐标时，按下<取消>或CANCEL。
第 1 部 基本篇 第 4 章 制作生产程序
4
-
91
◆ 贴片跟踪时的示教操作流程
贴片坐标
向 XYZ 编辑箱中
输入焦距
按下 HOD 设备键
示教操作
确定坐标后
ENTER
CANCEL
按下「设定」按钮
或 ENTER
按下「取消」按钮
或 CANCEL
变更贴片数据
第 1 部 基本篇 第 4 章 制作生产程序
4
-
92
4-5-4-2-3 坐标类：点胶位置
通过摄像机跟踪点胶位置。确认监视器中显示的点胶位置，当输入坐标不准确时，可通过示教
进行修正。
＜
点胶位置跟踪的流程
＞
マシン操作メニュー
塗布位置
塗布位置カメラ追尾
の条件設定
塗布位置カメラ追尾
実行
モニターにて座標を
目視
ＨＯＤによるティー
チング
各座標の修正を反
映
各座標の修正
選択
各塗布
ﾃﾞｰﾀ座標へ移動
実行
机器操作菜单
点胶位置
选择
设置点胶位置摄像机
跟踪的条件
执行
执行点胶位置
摄像机跟踪
反映各坐标的
修正
向各点胶
数据坐标移动
用监视器目视检查
坐标
用 HOD 进行
示教
各坐标的修正
