第 1 部基本篇第 5 章数据库

5-1-3-7 替换

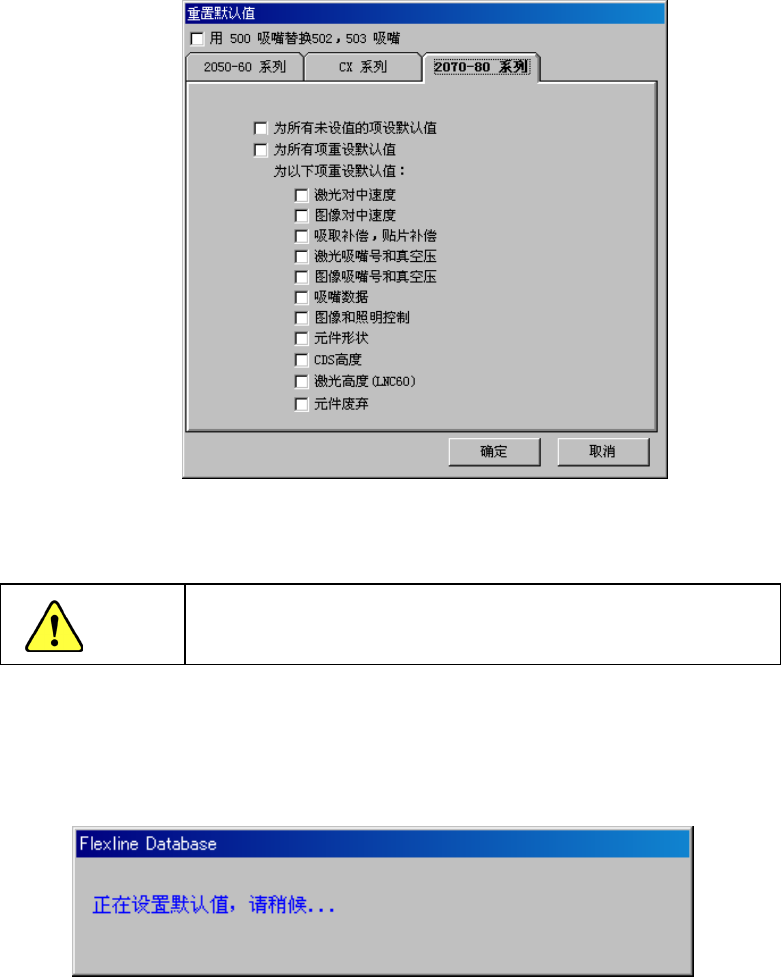

（1）重置默认值

在显示元件清单或元件表格时，从菜单栏中选择｢数据｣/｢替换｣/｢重置默认值｣后，显示如

下画面。

●

将 502、503 号吸嘴替换为 500 号吸嘴

已设定为激光定心和图像定心的502号吸嘴和503号吸嘴全部被换为500号吸嘴。

一旦替换为 500 号吸嘴，即无法恢复原来的数据。

●

标签内的选项

将选择的项目重新设定为默认值。

重新设定数据时，画面上显示如下信息。

（2）统一替换

此功能与编辑程序功能中的统一替换功能相同，先设定条件，把抽出的元件数据，变更为所

需的数值，或按设置进行统一置换。

注意

第 1 部基本篇第 5 章数据库

5-1-4 包装类型（包装代码）

“包装类型（即包装代码，下同）”是为了减少元件数据的制作工序而建立的数据库。

通过选择与要制作的元件接近的包装类型，仅修正与包装代码不同的部分，即可进行元件

数据的制作，也可重新制作包装代码。

5-1-4-1 包装类型的使用方法

以新建2012尺寸的芯片元件的数据为例：

<步骤>

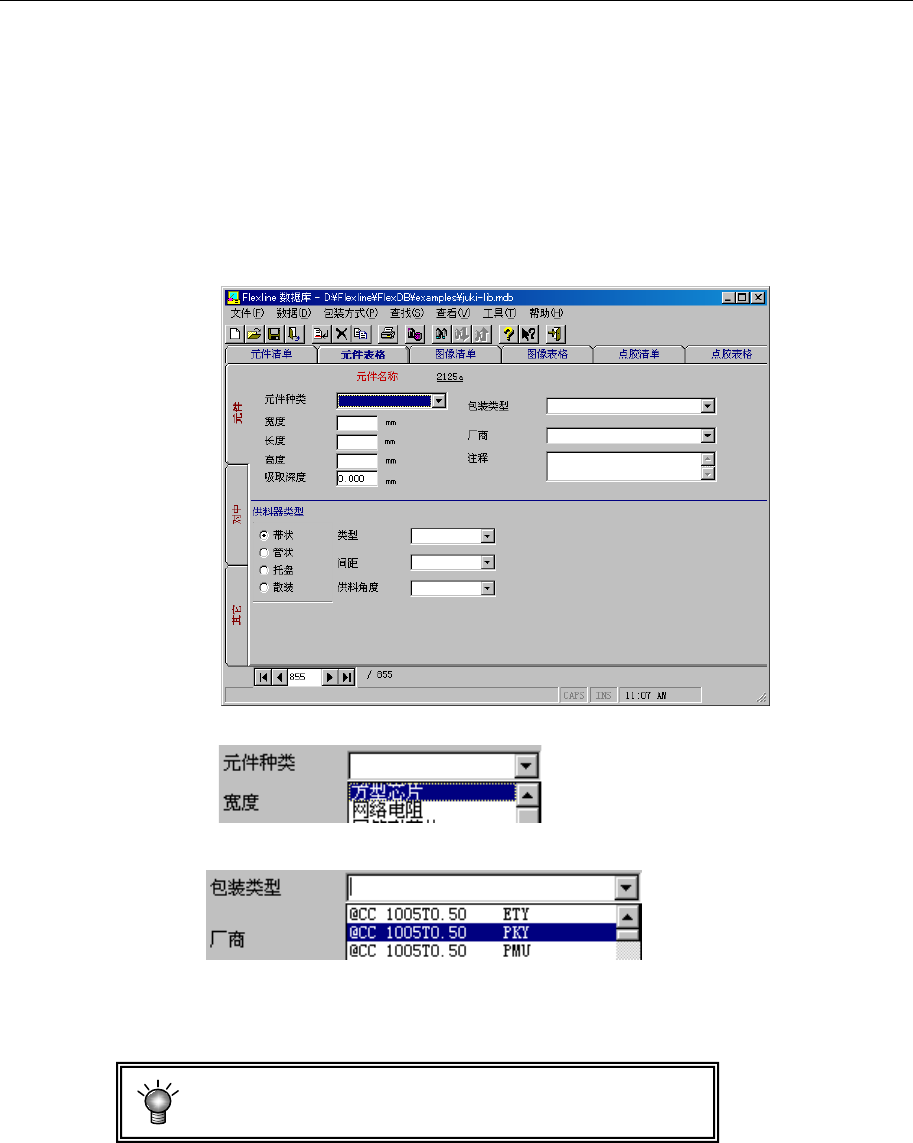

1) 在菜单栏中，单击「数据」/「增加」，并输入元件名。

2) 显示如下画面。

3) 选择「元件种类」。

4) 从「包装类型」（包装代码，下同）中选择相同外形的包装代码。

※关于 JUKI 数据库的品名，请参照“13-2 包装代码库”。

5) 选定包装类型后，各输入项目可自动设定。只需输入变更部分。

机械、注释、验证项目的数据不能自动设置。

第 1 部基本篇第 5 章数据库

5-1-4-2 增加包装类型（仅在元件表格画面中才可选择）

可增加制作包装类型（即包装代码，下同）。

<步骤>

1) 选择元件数据，在菜单栏中单击「包装类型」/「增加」。

※在这里注册的包装类型内容，即成为元件数据内容。

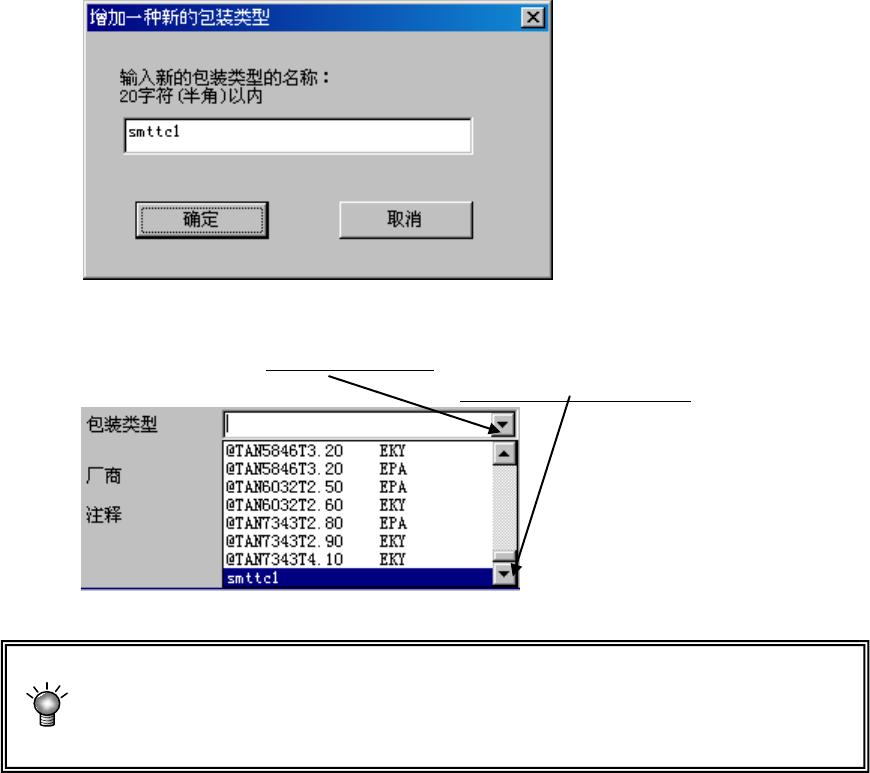

2) 出现输入新的包装类型名称画面。

请输入包装类型名称，单击「确定」。

3) 确认已被注册。

首先，单击此处。

然后，将滚动条滚到底。

机器自动执行数据库的元件名称排序。“juki-lib.mdb”元件名称最前面带@符号。

排序时，@比其他字符排位优先，因此，用户追加的元件名称(包括包装代码)将被

配置在“juki-lib.mdb”的后面。
