第 1 部基本篇第 5 章数据库 5 - 35 5-1-7 打印从菜单栏中单击「文件」 / 「打印」后，可显示如下画面。设置打印条件，单击「确定」后，即可进行打印。打印需要安装打印驱动器。 5-1-8 退出数据库单击「文件」 / 「退出」。

第 1 部基本篇第 5 章数据库

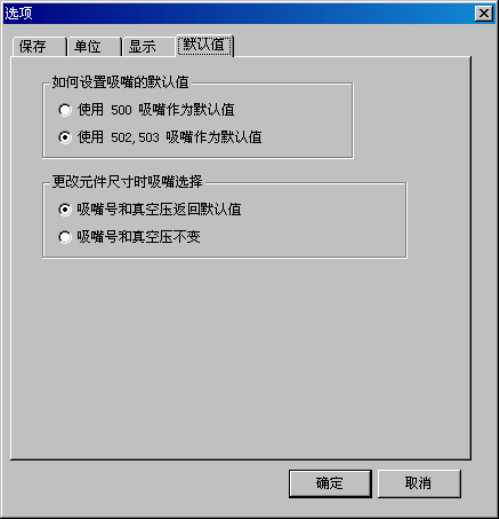

4) 默认值

① 如何设置吸嘴的默认值

在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。在这里指定后，制作数

据时自动选择的吸嘴号将发生变化。

例)指定“使用500号吸嘴作为默认”。

=>输入元件尺寸“2mm×1.2mm”后，自动选择“500 号吸嘴”。

② 更改元件尺寸时吸嘴选择

元件尺寸有变更时，需要选择吸嘴号、真空压。

在此处设置后，当数据变更时会自动选择吸嘴号、真空压。

例）

设置 “吸嘴号、真空压返回默认值”时

・

元件尺寸变更后，将自动选择默认值。

第 1 部基本篇第 5 章数据库

5-1-7 打印

从菜单栏中单击「文件」/ 「打印」后，可显示如下画面。

设置打印条件，单击「确定」后，即可进行打印。

打印需要安装打印驱动器。

5-1-8 退出数据库

单击「文件」/「退出」。

第 1 部基本篇第 5 章数据库

5-2 元件数据库

5-2-1 数据库的使用方法

在「

编辑生产程序

」中，使用数据库制作元件数据。

5-2-1-1 知道元件名时

元件名已在数据库中注册时，只要在「贴片数据」中输入元件名，数据库的内容即会被注

册到制作中的生产程序里。

图 5-2-1-1 元件名输入画面

在此处输入元件名后，即可完成元件数据。

5-2-1-2 不知道元件名时

显示数据库的列表，从列表里选择要注册的元件。（

命令列表

功能）

元件名未被输入的状态下，可从贴片数据，选择命令列表。

元件名已输入的状态下则无法执行。如果元件名已输入，则显示选择无效。

＜

步骤

＞

① 请单击空白的元件名栏。 ② 请单击「数据库」/「命令列表」。

图 5-2-1-2 图 5-2-1-3
