第 2 部 功能详解篇 第 6 章 操作选项
6
-
1
第 6 章 操作选项
6-1 概要
对制作程序时，或生产时的动作条件等进行设置。
操作选项中可设置的项目如下。
表 6-1-1 操作选项项目一览表
No. 操作选项群 可设置项目
1 示教
以 BOC 排列贴片位置
进行基准针校正
2 生产(显示)
放大显示生产基板数量
倒计生产基板数量
累计生产基板数量
退出时不显示保存提示
生产中显示设备画面
3 生产(功能) 优先识别 BOC 标记
所有电路都为坏板标记时结束生产
复数电路的贴片顺序
4 生产(功能 2) 循环停止时不搬出基板
基板输入/输出传感器不进行自动检查
BOC 标记出错时忽略电路的功能
5 生产(暂停) 胶粘剂用尽时暂停
发生点胶确认错误时暂停
6-2 详细设置项目
从主画面的菜单栏中选择「选项」/「操作选项」后，显示操作选项的设置画面。
操作选项由 5 项构成，点击画面上方的标签，可切换各项目。
第 2 部 功能详解篇 第 6 章 操作选项
6
-
2
6-2-1 示教

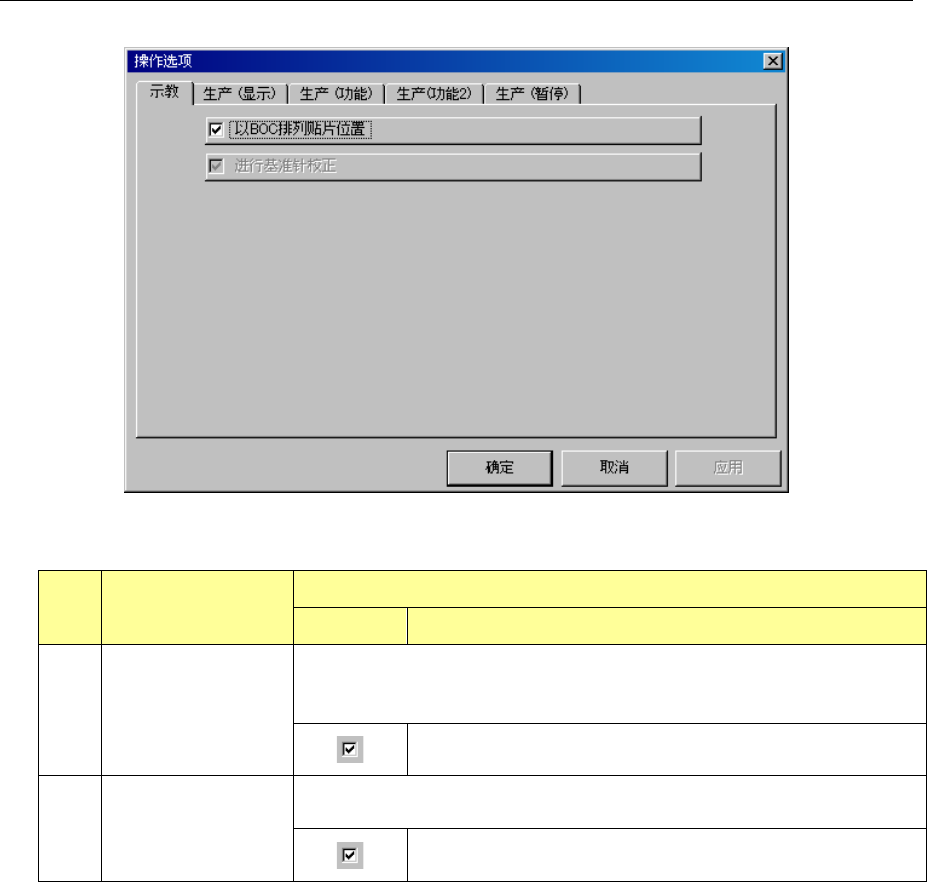

图 6-2-1 示教选项
表 6-2-1 示教选项设置项目的细节和内容
No. 项目
内容
状态 动作及详细内容
1 以 BOC 排列贴片位置
对在数据编辑示教贴片位置时，设置是否要执行 BOC 排列(执行 BOC 标记
识别、内部校正)。
通常为选中状态(设置为进行)。
示教贴片位置时，在 BOC 校正后移动坐标，获取该值后，执
行逆向校正。因此，可对基板示教正确的贴片位置坐标。
2 进行基准针校正
基板数据的定位方式为孔基准时，设置是否要根据基准销与从动销之间
的倾斜度进行贴片位置校正。
若基板数据的定位方式是孔基准时，可根据基准销和从动销
之间的倾斜度校正贴片位置。
※注
※注
：在机器设置中，只有正确的输入基准销和从动销的坐标，才能正确地进行校正。
第 2 部 功能详解篇 第 6 章 操作选项
6
-
3
6-2-2 生产（显示）
设置生产时的画面显示等。

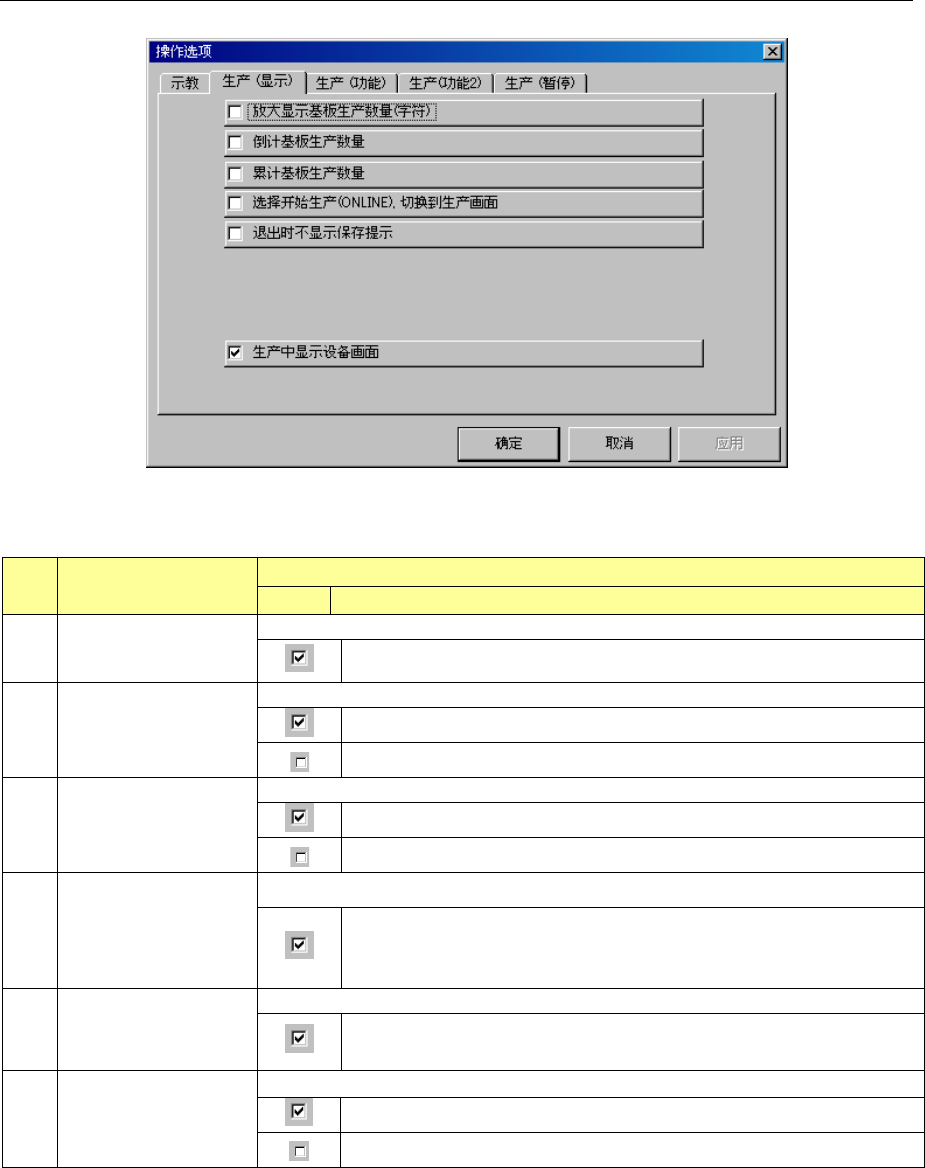

图 6-2-2 生产终的显示选项
表 6-2-2 生产时显示选项设置项目的细节和内容
No.
项目
内容
状态 动作及详细内容
１
放大显示基板生产
数量
设置是否用大写来显示生产运行中的基板数量。
用大写来显示生产运行中已生产的基板数量。
２ 倒计基板生产数量
设置剩余生产基板数量的显示方法。
显示剩余的预计生产数量。
显示实际生产数量。
３ 累计生产基板数量
设置生产基板数量的更新方法。
不清除生产管理信息时，为实际生产的累计数量。(显示总数量)
按<START>开关后，实际数量在清除为零。
4
选择开始生产
（ONLINE），切 换 到
生产画面
设置在线连接开始生产时的自动切换。
在初始(桌面)状态下，通过 ONLINE 开始基板生产时，从在线连
接下载生产
程序数据结束后，自动切换到生产条件(基板生产)画面
4
退出时不显示保存
提示
设置退出生产条件画面时，是否显示保存生产程序的提示。
退出生产画面时，不显示保存生产程序的提示。
此时，生产程序不被自动保存。
5
显示生产中设备画
面
设置生产中的显示画面。
显示生产设备状态画面。
显示生产状态画面。
