第 2 部功能详解编第 7 章机器设置

7-2 机器设置的启动与退出

7-2-1 启动机器设置

从菜单栏中选择「设置」/「机器设置」，或选择触摸屏的「机器设置」，可显示下列机器设置

初始画面。

机器设置初始画面的左侧配置有触摸屏。触摸屏上有常用的各组功能，选择后可调出与各菜单

的相应功能。按下初始画面构成图上的按钮，即可启动图对应的设置画面。

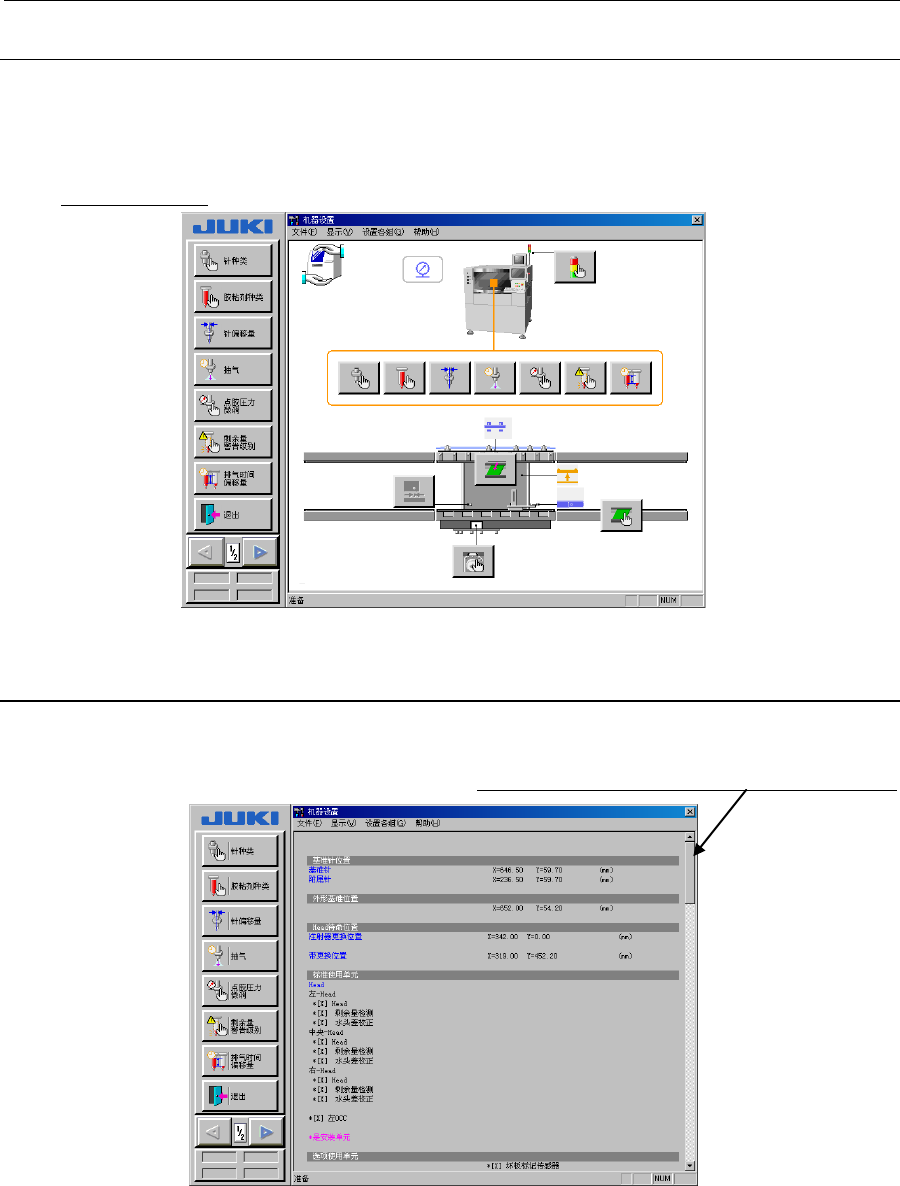

初始画面构成图

图 7-2-1-1 初始画面构成图

7-2-2 显示初始画面一览

从菜单上选择设置值一览表后，即可切换为当前值一览画面。使用方向键、PageUp、

PageDown 键等可翻页显示一览表。

移动滚动条，可以察看机器设置的设置情况。

图 7-2-2-1 机器设置初始画面（一览显示）

要变更各项目的设置时，请选择菜单栏的「设置各组」进行设置。

第 2 部功能详解编第 7 章机器设置

7-2-3 退出机器设置

从菜单栏中选择「文件」/「退出」，或在触摸屏上选择「退出」，则退出机器设置。

显示如下信息。选择「是」，保存变更的值。

No.

选择按钮处理

1 是将设置值保存到硬盘。

2 否使设置值无效。

3 取消取消退出命令。

选择“是”或“否”，则显示如下信息。

单击“是”，执行 I/O 安全方向的设置后退出。

单击「是」后，轴即开始移动并开始执行各 I/O 的安全方向的设置。因此，

在单击「是」以前，请务必确认装置内部无人作业。另外，为了避免人身伤

害，在设备运行时切勿将手放入装置内部，也不要将脸和头靠近装置。

注意

第 2 部功能详解编第 7 章机器设置

7-3 显示

在菜单上选择是否要显示工具栏、状态栏（默认为不显示）。

结束机器设置后，状态将恢复到默认状态。

可选择显示构成图、设定值一览。

7-3-1 显示构成图

启动机器设置时显示图 7-2-1-1 初始画面的构成图。按下构成图画面上的按钮，可显示各

单元的设置画面，也可用图像显示外形汽缸、支撑台、传送停止挡销的状态。

（１）传感器状态

在显示构成图中，传感器状态的显示标记如下。

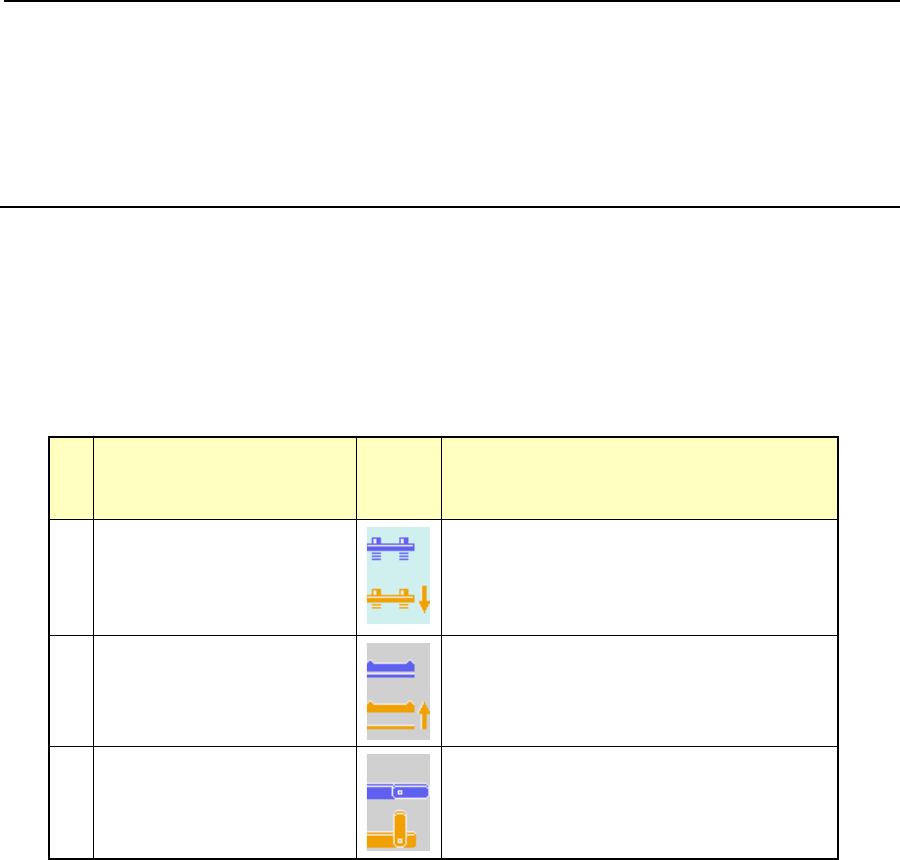

表 7-3-1 显示状态一览表

表示项目表示图表示内容

1 外形基准汽缸

外形基准汽缸 OFF。

外形基准汽缸 ON。

2 支撑台

支撑台 OFF。

支撑台 ON。

3 停止挡销

挡销 OFF。

挡销 ON。

（２）设置按钮

可从构成图显示画面上的按钮，启动各单元的设置画面。

表 7-3-2 设置按钮一览表
