第 2 部 功能详解编 第 7 章 机器设置
7
-
17

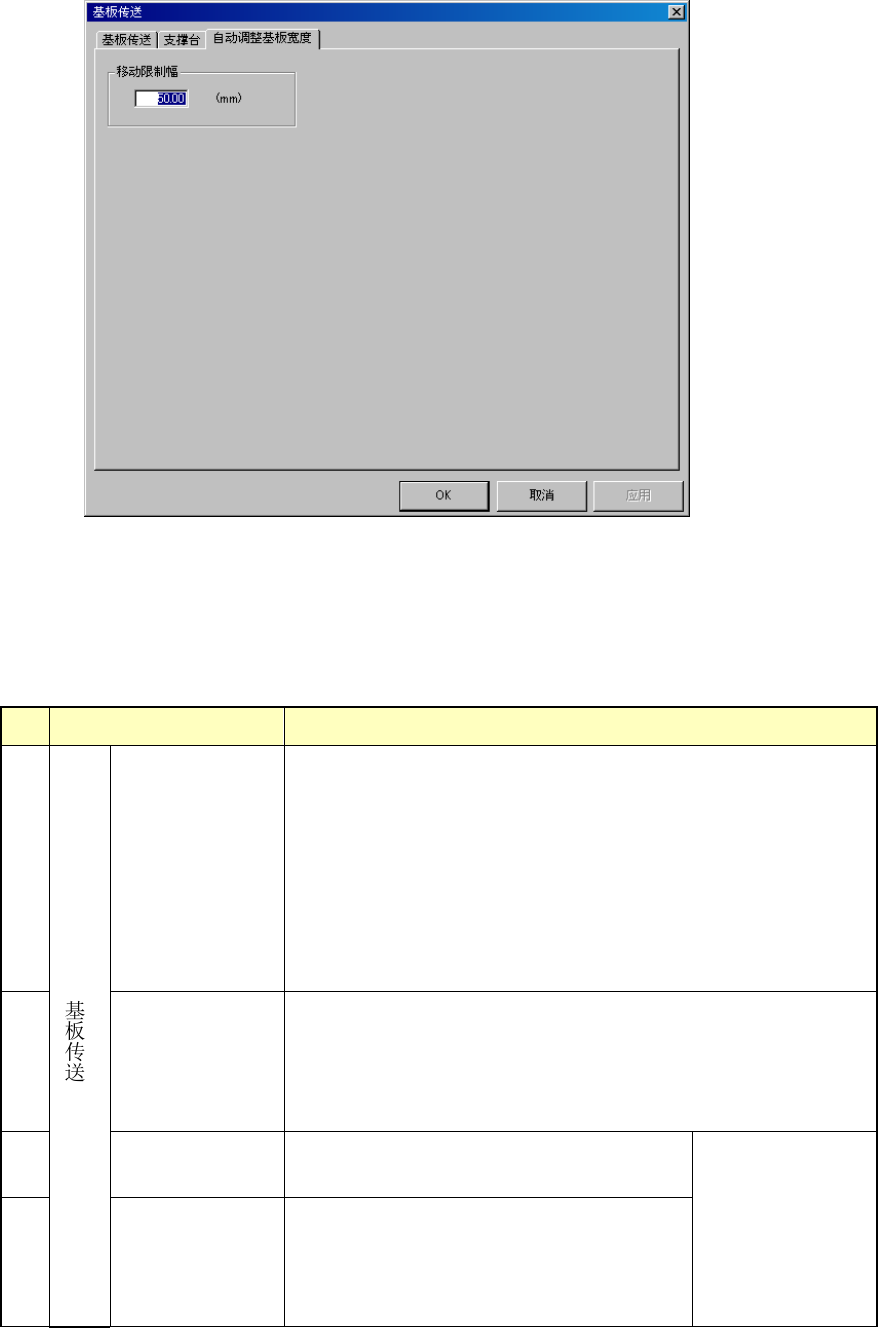

图 7-4-6-3 设置自动基板宽度调整画面
1) 设置方法与内容
表 7-4-6 设置方法与内容
No.
项目
设置内容
1
选择延迟
对各种传送传感器的延迟时间，选择是统一还是个别设置。选择
后按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·选项：各传感器可设置不同的延迟时间
・ 选择“标准”时，以下的「标准」传感器延迟时间有效。选择
「选项」时，“选项”的各传感器设置的延迟时间有效。
2 延迟单位
基板传送传感器延迟时间的设置值，有两种单位可选：
ms：1/1000 秒
长度(mm)。
选择后，按钮成为凹状态。
3 传感器延迟
当用“延迟时间选择”选择了“标准”时，
设置延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
4 选项
在“延迟时间选择”项目选择了“选项
”后，
应分别设置入口传感器、等待传感器、停止传
感器、C.OUT 传感器、OUT 传感器的延迟时间
或长度。
第 2 部 功能详解编 第 7 章 机器设置
7
-
18
5
再固定时忽略停止
传感器
因送料器悬浮等导致生产异常停止后重启生产时，不除去基板而
重夹 (翻转后夹紧)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
6
传送马达速度
在[传送中]设置从入口传感器开始到出口传感器为止的传送速
度。在[后工序搬出时]
设置从出口传感器开始到后工序为止的传
送速度。可以设置慢、中、快 3 个等级。
7
等待传感器缺口基
板对应功能
当基板缺口部分停止在等待传感器上时，不论基板是否存在，等
待传感器上的检验状态即被清除，判断为无基板。
若把[等待传感器缺口基板对应功能]
设置为有效，则等待传感器
在 OFF 状态下也可储存 ON 时的状态，确保基板的正常传送。
8
搬入最后基板限制
搬入最后基板时，为了避免拖入下一个基板进来，应当停止发出
准备搬出（Ready Out）信号。
9
准备进入信号延迟
时间
当向后续工序传出基板动作中的出口传感器为 ON 检测出时，可
在 SETUP 设置的准备进入（ReadyIn）信号延迟时间过后，检查
准备进入信号的状态。在准备进入信号（ReadyIn）为 ON 时，可
开始向后续工序传出基板。准备进入（ReadyIn）信号延迟时间
的可设置范围是 0～300 秒。
10
基板下降限制 设置支撑台的基板下降限制值。（单位：mm）
11
速度
从“快”、“中”、“慢”、“慢 2”的 4 种速度中选择支撑台
的速度。(默认值为“快”)
若因焊锡的粘度减低等原因而导致元件易动，请设置为“中”、
“慢”或“慢 2”。
12 推进量（补偿量）
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销向上顶压基板。
(默认值：0.5mm)
13
移动限制宽度
在自动基板宽度调整画面可以设置限制移动的宽度在 50～360
（mm）范围内。
第 2 部 功能详解编 第 7 章 机器设置
7
-
19
7-4-7
信号灯
可设置各画面以及运行时各信号灯的点亮状态。
选择信号灯后，可显示如下信号灯设置画面。
图 7-4-7-1 信号灯设置的对话框画面
1) 设置项目
No.
项目
设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯式样。
2
信号灯样式
(红、黄、绿)
设置各操作阶段的信号灯的点亮式样。
3
信号灯样式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统初始值 将用户设置内容统一为系统设置。
※注
：当蜂鸣器鸣叫时，按下面板上的任意开关，如按<START>开关、或<STOP>开关，则
停止鸣叫。为停止鸣叫按下的开关，只起停止鸣叫的作用，不起原来的开关功能作
用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作，指定信号灯样式(选择后，按钮变为凹状态)。
