第 2 部 功能详解编 第 7 章 机器设置
7
-
19
7-4-7
信号灯
可设置各画面以及运行时各信号灯的点亮状态。
选择信号灯后，可显示如下信号灯设置画面。
图 7-4-7-1 信号灯设置的对话框画面
1) 设置项目
No.
项目
设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯式样。
2
信号灯样式
(红、黄、绿)
设置各操作阶段的信号灯的点亮式样。
3
信号灯样式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统初始值 将用户设置内容统一为系统设置。
※注
：当蜂鸣器鸣叫时，按下面板上的任意开关，如按<START>开关、或<STOP>开关，则
停止鸣叫。为停止鸣叫按下的开关，只起停止鸣叫的作用，不起原来的开关功能作
用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作，指定信号灯样式(选择后，按钮变为凹状态)。
第 2 部 功能详解编 第 7 章 机器设置
7
-
20
3) 缺省值（初始值）
No.
状 态
信号灯式样
备 注
点亮状况 红
黄 绿 蜂鸣器
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 程序编辑 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 空转模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 印刷 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11
生
产
待命/正常退出 全部点亮 OFF
12 执行中 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 胶粘剂用尽 执行中 绿色点亮+黄色闪
烁
― OFF
16 胶粘剂用尽 停止中 红色点亮+黄色闪
烁
― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18 元件用尽出错 红色点亮+黄色闪
烁
― OFF
19 紧急停止 红色点亮 ― ― OFF
20 返回原点 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 设置变更 黄色点亮 ― ― OFF
24 其他 全部点亮 OFF
初始状态是指，接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
：
指示灯熄灭
： 指示灯点亮
： 指示灯灭灭
第 2 部 功能详解编 第 7 章 机器设置
7
-
21
7-4-8 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，应对传感器的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记传感器示教，则显示如下图所示的[坏板标记传感器示教]设置画面。从[摄像
机]和[传感器]选择坏板标记的识别方法，使用 OCC 时，要设置阈值。

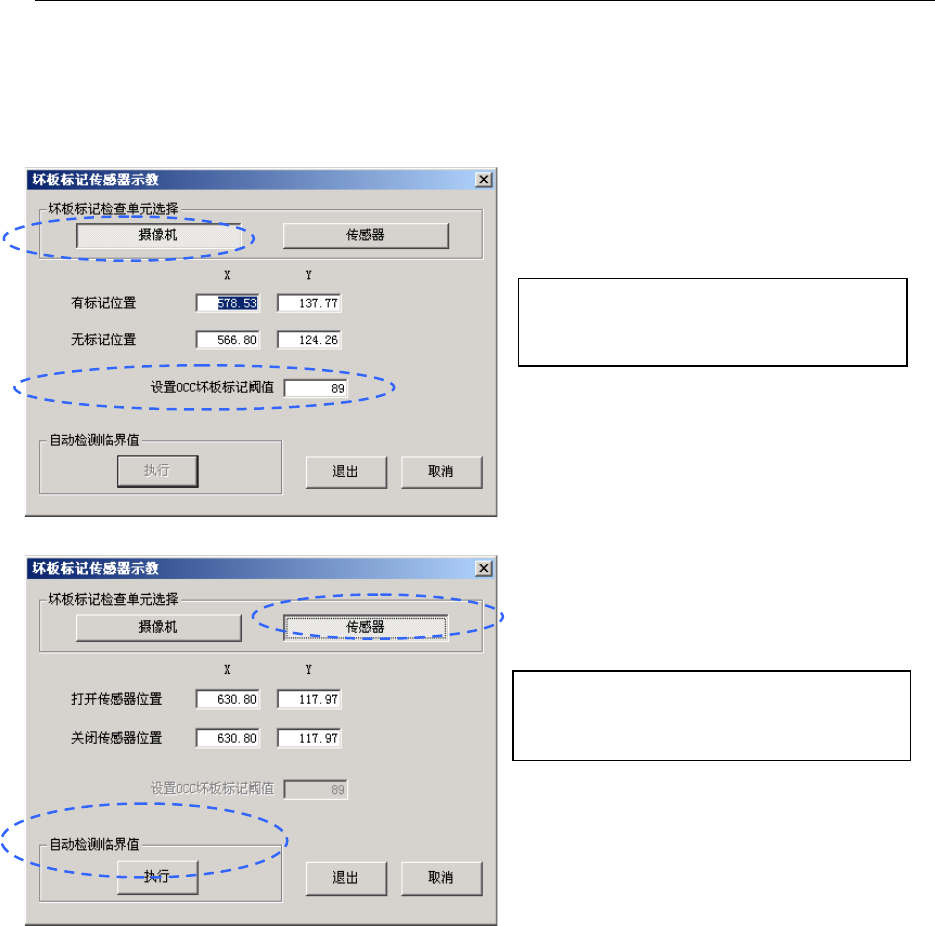

图 7-4-8-1 坏板标记传感器示教设置画面
1) 设置方法
选择坏板标记检测单元。
要使用 OCC 识别坏板标记时选择[摄像机]，使用坏板标记传感器识别坏板标记时选择[传感
器]。根据选择单元切换设置项目，进行各设置项目的示教。
选择[摄像机]后的状态
[设置 OCC 坏板标记阈值]有效
选择[传感器]后的状态
[自动检测临界值]有效
