第 2 部 功能详解编 第 7 章 机器设置 7 - 21 7-4-8 坏板标记传感器示教 当坏板标记的颜 色和基板 的颜色难以区别 时，应对 传感器的灵敏度 进行设置 。 在基板记上坏板 标记时， 尽量选择水平位 置。 选择坏板标记传 感器示教 ， 则显示如下图所 示的 [ 坏板标记传感器 示教 ] 设置画面。 从 [ 摄像 机 ] 和 [ 传感器 ] 选择坏板标记 的识别方法 ，使用 OCC 时，要设置阈值。 图 7-4-8-1 坏…
第 2 部 功能详解编 第 7 章 机器设置
7
-
20
3) 缺省值（初始值）
No.
状 态
信号灯式样
备 注
点亮状况 红
黄 绿 蜂鸣器
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 程序编辑 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 空转模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 印刷 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11
生
产
待命/正常退出 全部点亮 OFF
12 执行中 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 胶粘剂用尽 执行中 绿色点亮+黄色闪
烁
― OFF
16 胶粘剂用尽 停止中 红色点亮+黄色闪
烁
― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18 元件用尽出错 红色点亮+黄色闪
烁
― OFF
19 紧急停止 红色点亮 ― ― OFF
20 返回原点 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 设置变更 黄色点亮 ― ― OFF
24 其他 全部点亮 OFF
初始状态是指，接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
：
指示灯熄灭
： 指示灯点亮
： 指示灯灭灭
第 2 部 功能详解编 第 7 章 机器设置
7
-
21
7-4-8 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，应对传感器的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记传感器示教，则显示如下图所示的[坏板标记传感器示教]设置画面。从[摄像
机]和[传感器]选择坏板标记的识别方法，使用 OCC 时，要设置阈值。
图 7-4-8-1 坏板标记传感器示教设置画面
1) 设置方法
选择坏板标记检测单元。
要使用 OCC 识别坏板标记时选择[摄像机]，使用坏板标记传感器识别坏板标记时选择[传感
器]。根据选择单元切换设置项目，进行各设置项目的示教。
选择[摄像机]后的状态
[设置 OCC 坏板标记阈值]有效
选择[传感器]后的状态
[自动检测临界值]有效
第 2 部 功能详解编 第 7 章 机器设置
7
-
22
① 选择[摄像机]时
使用 HOD，用摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
[无标记位置]是，在标记周围，尽量指定相对于标记有对比度的位置。
把光标放在 OCC 坏板标记阈值设置位置上，按 CAMERA 键进行示教。
② 选择[传感器]时
用 HOD，用摄像机示教输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
输入 XY 位置后自动示教临界值。
2) 执行操作
① 设置 OCC 坏板标记阈值的操作
把光标对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键开始示教。
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
设置检测框时，其位置选在标记里面，具体请参考下图。
用 HOD 的方向键变更检测框尺寸，按 ENTER 键确认。

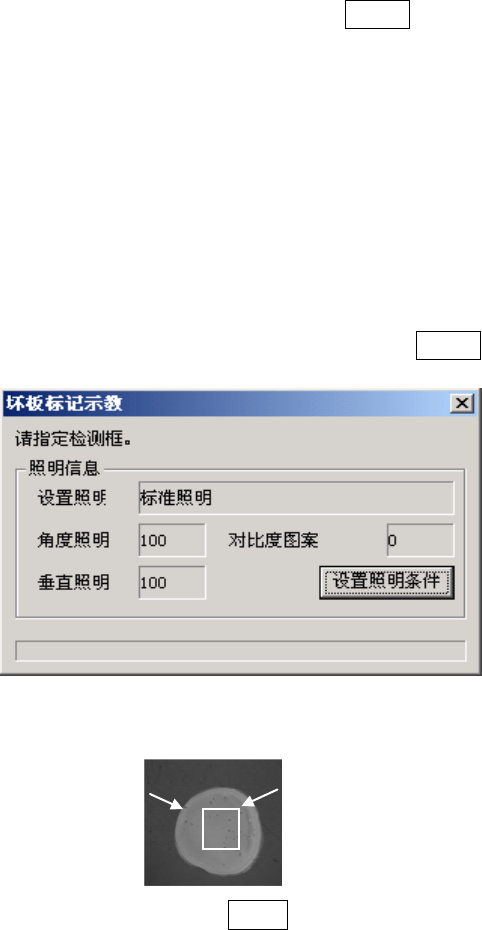

检测框
标记
