第 2 部 功能详解编 第 7 章 机器设置
7
-
27
3) 点胶测试
按下[测试]显示出以下对话框。

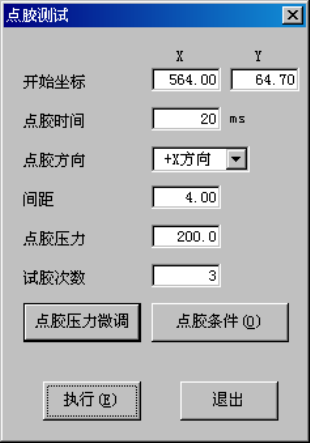

图 7-4-11-2 设置测试点胶的条件画面
操作方法如下所示。固定点胶次数为 8 次，点胶角度为每 45°自动旋转。
① 开始坐标
输入取得针偏移量的点胶开始位置坐标。
此处的坐标并非从基板原点开始的坐标，而是从执行返回原点的位置开始的坐标。
可以进行示教输入。
② 点胶时间
设置取得针偏移量的点胶时间。
③ 点胶方向
从组合框中选择取得针偏移量的点胶方向。
④ 间距
输入取得针偏移量的点胶间距。
⑤ 点胶压力
设置取得针偏移量的点胶压力。
⑥ 试胶次数
设置试胶次数。
⑦ [点胶条件]按钮
打开设之点胶条件画面。
详细内容请参考 “4-3-6-3 设定点胶条件”。
⑧ [点胶压力微调]按钮
打开点胶压力微调设置画面。
详情请参见“7-4-14 点胶压力微调”的项目。
第 2 部 功能详解编 第 7 章 机器设置
7
-
28
⑨ [执行]按钮
为取得针偏移量执行点胶，在点胶结束后，从第 1 点开始跟踪点胶点。跟踪点胶点开始后，
显示以下对话框。

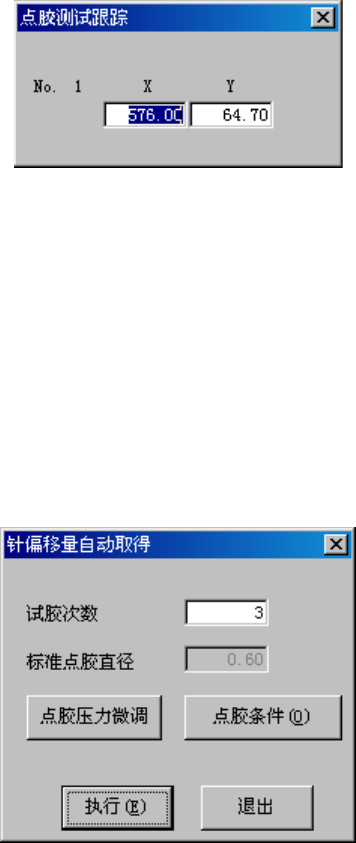

图 7-4-11-3 跟踪点胶测试对话框
按下 HOD 的“NEXT”键移动到下一点胶点。
按下 HOD 的“PREVIOUS”键移动到前一点胶点。
按下 HOD 的“CAMERA”键则可以进行点胶中心的示教，反映针偏移量的值。
按下 HOD 的“ENTER”键则确定跟踪点胶结束，按下“CANCEL”键结束。
4) 自动取得
按下[自动取得]则显示以下对话框。
(在设置使用单元时未使用试胶单元，或者未使用点胶确认功能时，不能自动取得。)
图 7-4-11-4 针偏移量自动取得对话框
操作方法如下所示。固定点胶次数为 4 次，点胶角度为每 90°自动旋转。
① 试胶次数
输入试胶次数为 3～5 次。
② 标准点胶直径
显示标准点胶直径。
第 2 部 功能详解编 第 7 章 机器设置
7
-
29
③ [点胶条件]按钮
打开设置点胶条件画面画面。
详细请参见 “4-3-6-3 设定点胶条件”。
④ [点胶压力微调]按钮
打开点胶压力微调设置画面。
详情请参见“7-4-14 点胶压力微调”的项目。
⑤ [执行]按钮
执行自动取得针偏移量值。
⑥ [退出]按钮
结束自动取得针偏移量。
自动取得针偏移量时的点胶位置如下图所示。
图 7-4-11-5 点胶位置
注意）不推荐自动取得 LL、XL 针的偏移量。
试胶起始位置
间距
间距
检测针偏移的点胶
点胶方向
试胶带
试胶方向 MAX5 次
针偏移测试点胶起始位置
前侧
