第 2 部功能详解篇第 8 章手动控制 8 - 2 显示构成图显示设置值一览 8-2 启动与退出手动控制 8-2-1 启动手动控制从菜单栏中选择「设置」 / 「手动控制」，或者选择命令按钮 [ 手动控制 ] 后，可显示下列手动控制初始画面。选择 [ 显示 ] → [ 设置值一览显示 ] 、或 [ 构成图 ] 切换画面。图 8- 2-1-1 手动控制初始画面图 8- 2-1-2 一览显示画面

第 2 部功能详解篇第 8 章手动控制

第 8 章手动控制

8-1 概要

手动控制是指为了确认或检查各部位的动作传感器 ON/OFF（开、关）的项目。

主要使用的功能有:基板的准备(请参见“2-7-1 章基板的设置”)、点胶头的移动等。另外，

还可检查 LED 看是否发生了故障(使其点亮、熄灭)。

表 8-1-1 手动控制项目

主菜单

子菜单

内容

1 Head（点胶头

）

１ Head 控制以各点胶头为基准的 XY 轴移动的控制、坐标显示

各点胶头的 Z、θ轴移动控制、坐标显示

各点胶头的喷吹控制

2 Head 控制设备

以各点胶头装置(OCC、坏板标记传感器、HMS)为基准的 XY 轴移动

控制、坐标显示

各点胶头装置的控制、传感器状态显示

3 检测剩余量剩余量的检测、显示

4 试验点胶试验点胶的数据设置、执行

5 点胶确认各点胶头点胶条件的设置、执行点胶

2 传送统 1 个别控制挡块控制、外形基准气缸控制、支撑台控制、准备搬出控制（

Ready

out）、基板可搬出控制（Board available out）、传送马达控

制、各种传送用传感器及信号的状态显示

2 自动控制传送动作自动控制、各种传送用传感器、信号的状态显示

3 自动基板宽度调整控制

自动调整基板宽度动作控制、基板传送宽度显示

各传传送用感器的状态显示

3 其它

1 信号灯控制信号灯控制、蜂鸣器控制、状态显示

2 其它传感器试胶带空传感器等的状态显示，带传送的执行

3 驱动器状况 X、Y、Z、θ轴驱动器的状态显示

第 2 部功能详解篇第 8 章手动控制

显示构成图

显示设置值一览

8-2 启动与退出手动控制

8-2-1 启动手动控制

从菜单栏中选择「设置」/「手动控制」，或者选择命令按钮[手动控制]后，可显示下列手

动控制初始画面。选择 [显示] → [设置值一览显示] 、或 [构成图] 切换画面。

图 8-2-1-1 手动控制初始画面

图 8-2-1-2 一览显示画面

第 2 部功能详解篇第 8 章手动控制

8-2-2 退出手动控制

如果从菜单栏中选择「文件」/「退出」，或选择命令按钮的「退出」，则显示退出的询问

确认画面。

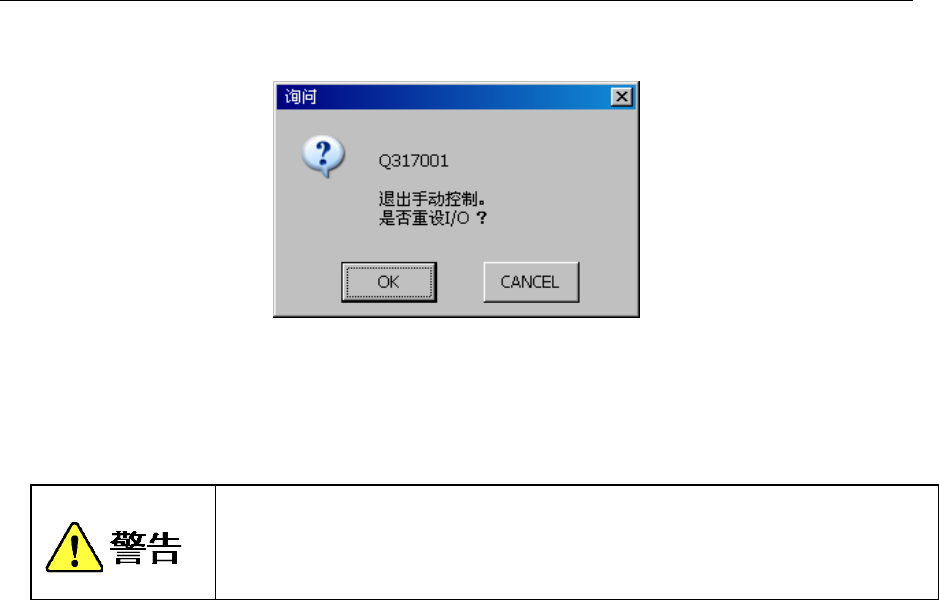

图 8-2-2 安全方向设置的确认画面

「

」：执行 I/O 安全方向设置后退出。

「

CANCEL

」：返回手动控制画面。

选择「OK」后，则轴会移动并开始各 I/O

的安全方向设置。

在选择「OK」前，

请务必确认装置内部无人作业。此外，为了避免人身伤害，在运行过程中，

切勿将手放入装置内部，也不要将脸和头靠近装置。
