第 2 部 功能详解篇 第 8 章 手动控制 8 - 8 (7) θ轴移动 将选 中的点胶头 旋转到所选择 的角度。 (8) 吹气控制 选中贴片头，操 作吹气控 制的 开 或者 关。 (9) 垂直照明控 制 操作 OCC 的照 明控制 开 或者 关。 (10) 角度照明控制 操作 OCC 的照 明控制 开 或者 关。 (11) 极性控制 操作 OCC 的正 、逆极性控制 。 (12) 传感器控制 操作所选 传感器 开 或者 关。
第 2 部 功能详解篇 第 8 章 手动控制
8
-
7
(6) Z 轴移动
可将所选择的点胶头，移动到所选的位置。
可将选择的点胶头移动到标准位置，也可向任意坐标移动。
标准位置有待命位置、XY 轴移动高度、原点位置、开始摇动位置、最下点位置。
从弹出菜单选择移动目标位置后，所选的点胶头将移动。
移动到任意坐标时，显示 Z 任意坐标移动画面。

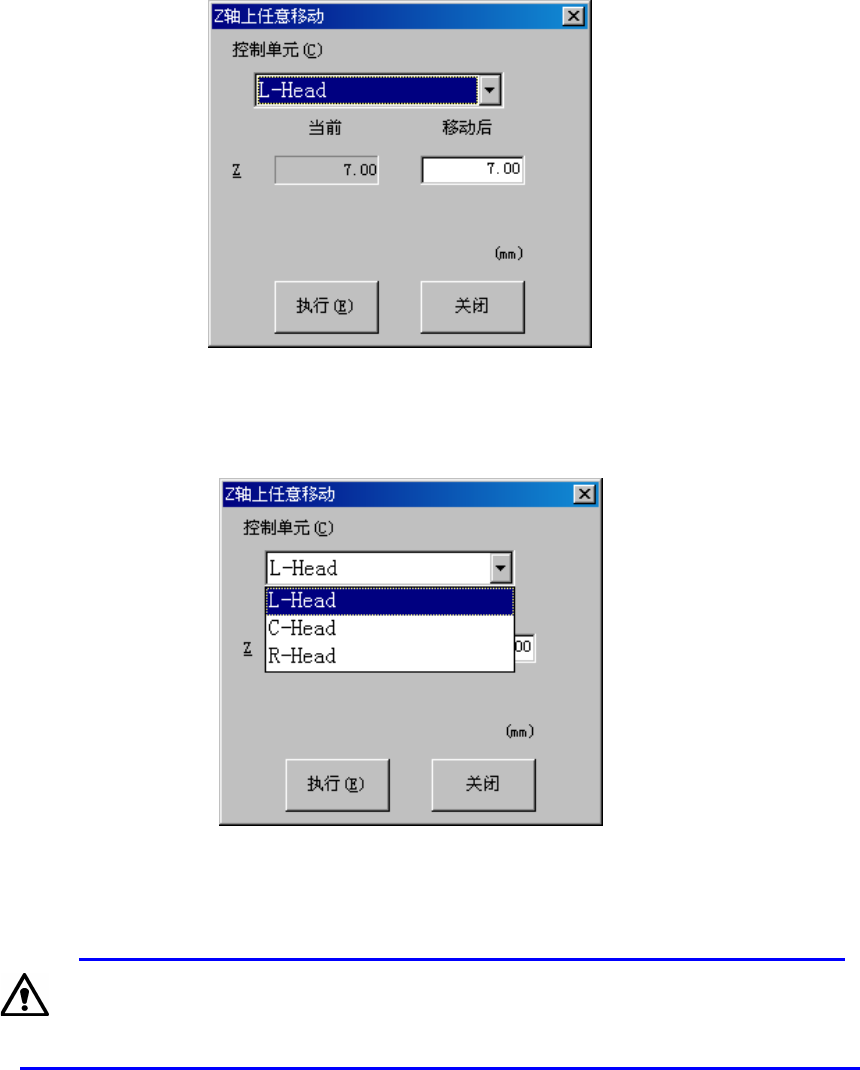

图 8-3-5 Z 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记或按下[Alt]+[↓]键，显示如下一览表。
图 8-3-6 按机种显示的控制单元的说明
输入移动目标坐标后，按[执行(E)]按钮，或按下[F3]键，则所选的贴片头将移动。
在移动前，请确认在移动目标的坐标上没有妨碍点胶头的物体。
不经过确认而执行时，可能会损坏点胶头等。
注意
第 2 部 功能详解篇 第 8 章 手动控制
8
-
8

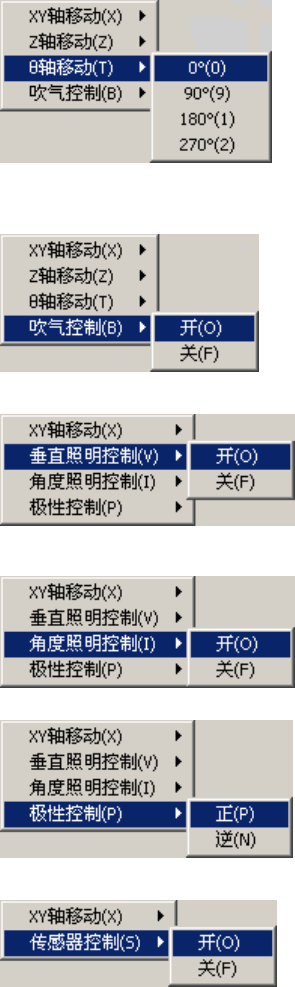

(7) θ轴移动
将选中的点胶头旋转到所选择的角度。
(8) 吹气控制
选中贴片头，操作吹气控制的 开 或者 关。
(9) 垂直照明控制
操作 OCC 的照明控制 开 或者 关。
(10)角度照明控制
操作 OCC 的照明控制 开 或者 关。
(11) 极性控制
操作 OCC 的正、逆极性控制。
(12) 传感器控制
操作所选传感器 开 或者 关。
第 2 部 功能详解篇 第 8 章 手动控制
8
-
9
8-4 控制
8-4-1 点胶头（Head）
贴片头（即 Head，下 同）项目 包 括“ Head 控制(H)”、“ 控 制 Head 设备”、“检测剩余量”、“试
验点胶”、“点胶确认”。

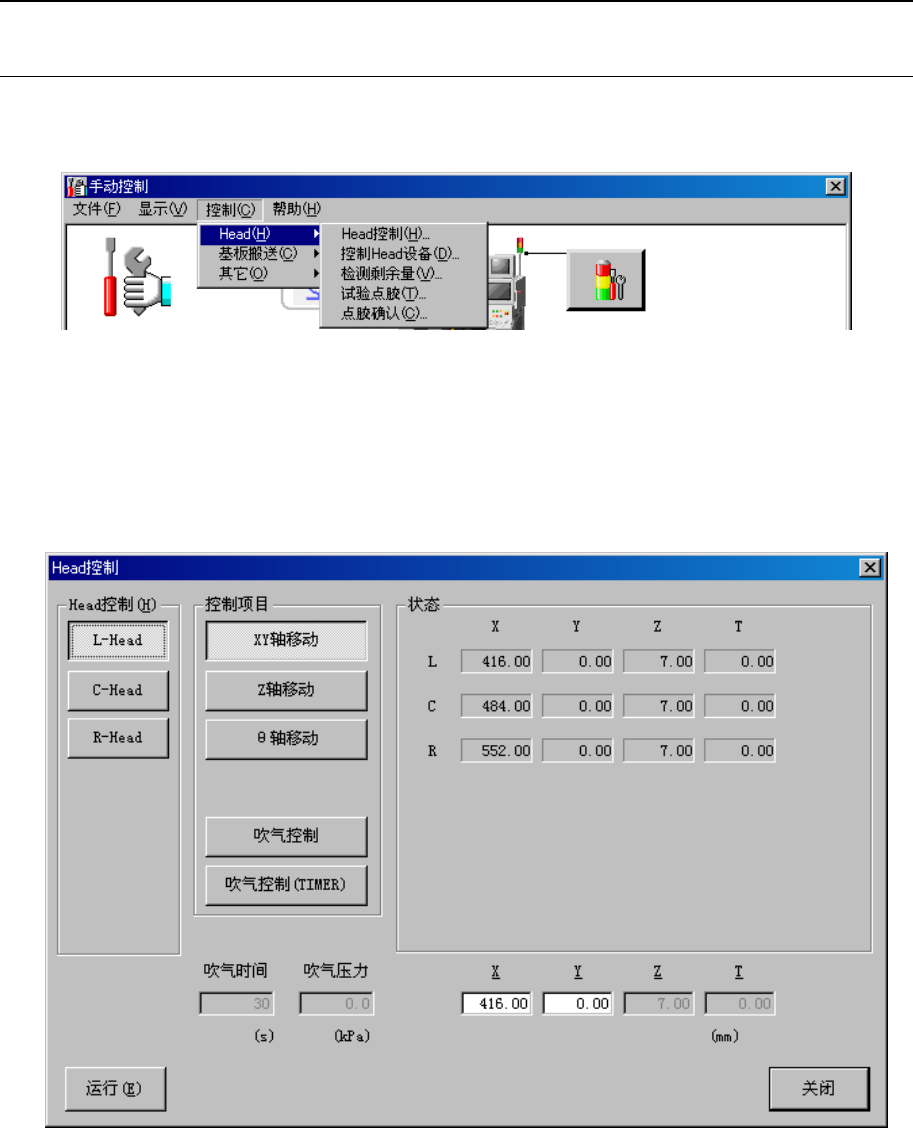

图 8-4-1 Head 菜单
8-4-1-1 点胶头控制
Head 的各个轴均可移动。
从菜单栏中选择「 控 制（ C）」 →「 Head(H) 」 →「 Head 控制(H) 」或 选择命令按钮的「 Head
控制(H) 」，则显示如下的控制画面。
图 8-4-1-1-1 Head 控制
