第 2 部功能详解篇第 8 章手动控制

8-4-1-3 检测剩余量

调查各个点胶头中剩余的胶粘剂量。

从菜单栏中选择「控制（C）」→「Head(H) 」→ 「检测剩余量（V）」或选择命令按钮的

「检测剩余量」，显示如下的检测剩余量画面。

图 8-4-1-3-1 检测剩余量画面

在检测剩余量画面显示与检测剩余量相关的参数。

表 8-4-1-3 检测剩余量的显示参数

显示内容

FULL 胶粘剂装满时的基本排气时间

EMPTY 胶粘剂用尽时的基本排气时间

测量值现在测定的排气时间

剩余量胶粘剂剩余量比例用％显示。

操作方法如下所示。

（１）<执行>按钮

执行剩余量检测，更新显示。

（２）<退出>按钮

检测剩余量操作结束。

第 2 部功能详解篇第 8 章手动控制

8-4-1-4 试验点胶

在指定坐标执行一点点胶或者连续点胶。

从菜单栏中选择「控制（ C）」→「 Head(H) 」→ 「试验点胶（T）」或选择命令按钮的「试

验点胶」，显示如下的试验点胶画面。

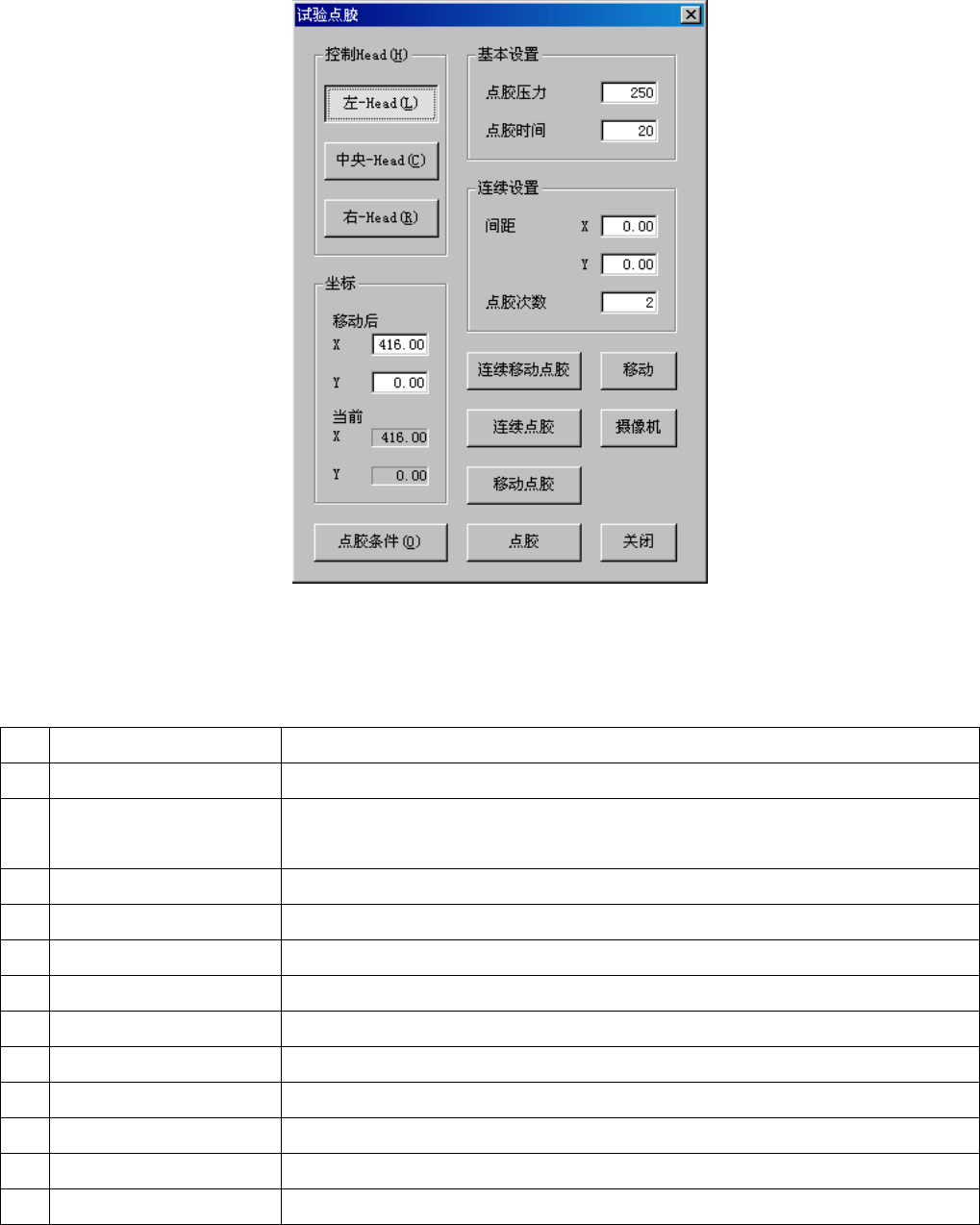

图 8-4-1-4-1 试验点胶画面

操作方法如下所示。

表 8-4-1-4 试验点胶操作方法

No.

项目操作内容

1 控制 Head 选择进行试验点胶 Head 的选择按钮。

2 坐标输入试验点胶的坐标（位置）。（可进行示教）

现在的坐标为控制单元中所选择的坐标值，在控制结束时被刷新。

3 基本设置设置试验点胶的点胶压力、点胶时间。

4 连续设置设置在连续点胶时的 X、Y 间距（点胶间隔）、点胶次数。

5 <连续移动点胶>按钮在控制单元中选择的点胶头，从移动对象坐标开始连续点胶。

6 <连续点胶>按钮在控制单元中选择的点胶头，从现在坐标开始连续点胶。

7 <移动点胶>按钮在控制单元中选择的点胶头，在移动对象坐标处实施一点点胶。

8 <点胶>按钮在控制单元中选择的点胶头，在现在坐标处实施一点点胶。

9 <移动>按钮在控制单元中选择的点胶头，移动到移动对象坐标。

10 <摄像机>按钮摄像机向控制单元中选择的点胶头的现在位置移动，在显示器上显示。

11 <关闭>按钮试验点胶结束。

12 <点胶条件>按钮可以更改点胶条件。

第 2 部功能详解篇第 8 章手动控制

选择<点胶条件>按钮，则显示以下对话框。

图 8-4-1-4-2 点胶条件设置画面

更改数值按下<OK>按钮，更新点胶条件。

按下<取消>按钮，则放弃更改的数值，结束点胶条件设置。
