选择<点胶条件>按钮，则显示以下对话框。

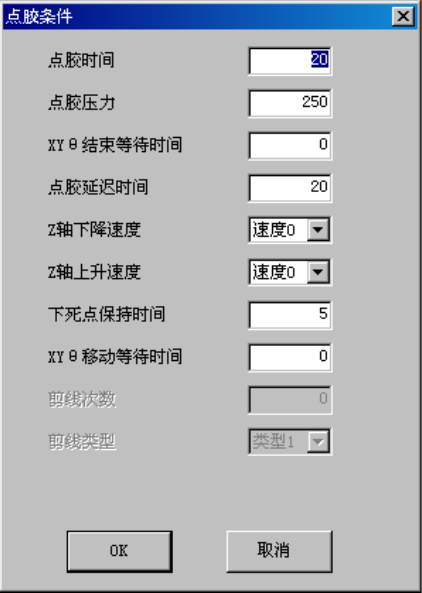

图 8-4-1-4-2 点胶条件设置画面
更改数值按下<OK>按钮，更新点胶条件。
按下<取消>按钮，则放弃更改的数值，结束点胶条件设置。
第 2 部 功能详解篇 第 8 章 手动控制
8
-
17
8-4-1-5 点胶确认
由摄像机进行点胶确认。
从菜单栏中选择「控制（C）」→「Head(H) 」→ 「点胶确认（C）」或选择命令按钮的「点
胶确认」，显示如下的点胶确认画面。
图 8-4-1-5-1 点胶确认画面
操作方法如下所示。
表 9-2-5 点胶确认操作
No.
项目 操作内容
1 控制 Head 选择进行点胶确认 Head 的选择按钮。
2 开始坐标 输入进行点胶确认的 Head 开始点胶的坐标。（可进行示教）
3 点胶次数 输入点胶次数。
4 识别次数 输入从最后点胶点开始的点胶点识别数。
5 间距 输入连续点胶时的点胶间距。
6 标准点胶直径 设置用现在所设置的针的理想形状的直径。
针种类不同初始值有差异。
7 <点胶条件>按钮 显示点胶条件设置画面。
8 <执行>按钮 点胶确认 Head 开始点胶，由摄像机进行点胶确认。
点胶确认结束，并显示点胶结果对话框。
9 <退出>按钮 结束点胶确认。
第 2 部 功能详解篇 第 8 章 手动控制
8
-
18
8-4-2 传送
传送有“个别控制”、“自动控 制 ”、“ 自 动调整基板宽度控制”。
图 8-4-2 传送菜单
8-4-2-1 个别控制传送
从菜单栏中选择「控制」/「传送」/「个别控制传送(I) 」，或者选择命令按钮「个别控制」，
则显示如下的个别控制传送画面。
图 8-4-2-1-1 个别控制传送画面
(1) 控制项目
按下按钮，选择控制项目。
(2) 控制按钮
按动控制按钮，执行控制项目。控制按钮的显示因控制项目而异。
选择要控制的项目，选择<打开（O）>按钮、<关闭(F) >按钮、<打开/关闭(/)>按钮或按下
[F3]键、[F4]键、[F5]键进行控制。选中支撑台时，按 <上（ U）>、<下(D) >、 <上/下（ /）>
按钮进行控制。
用<正转>、<反转>按钮可变更传送马达的旋转方向。
(3) 状态显示
控制结束时显示各传感器、各单元的状态。
连续显示各传感器、各信号、各单元的状态。
