第 2 部功能详解篇第 9 章设备运行信息 9 - 9 9-4-2 次数设置从菜单栏中选择「数据」 / 「次数设置」 / 「各点胶头」，则显示图 9-3-2-1 。图 9- 4-2- 1 设置交换次数  按下〈确定〉按钮确定设置数据，并结束次数设置画面。  按下〈取消〉按钮复原已设置的数据，并结束次数设置画面。  按下〈应用〉按钮，确定所设置的数据。

第 2 部功能详解篇第 9 章设备运行信息

9-4 各点胶头的运行信息

9-4-1 各点胶头的运行信息

显示各点胶头的运行信息。

从菜单栏中选择「窗口(W) 」/「各点胶头的运行信息」，则显示图 9-4-1。

No. 项目内容

１总点胶次数计算已点胶的次数。

２总点胶识别次数计算成功识别点胶直径的次数。

３总点胶识别错误次数计算在点胶直径识别时检测出错误的次数。

４警告级别显示警告级别。

５错误级别显示错误级别。

图 9-4-1 各 Head 运行信息

第 2 部功能详解篇第 9 章设备运行信息

9-4-2 次数设置

从菜单栏中选择「数据」/「次数设置」/「各点胶头」，则显示图 9-3-2-1。

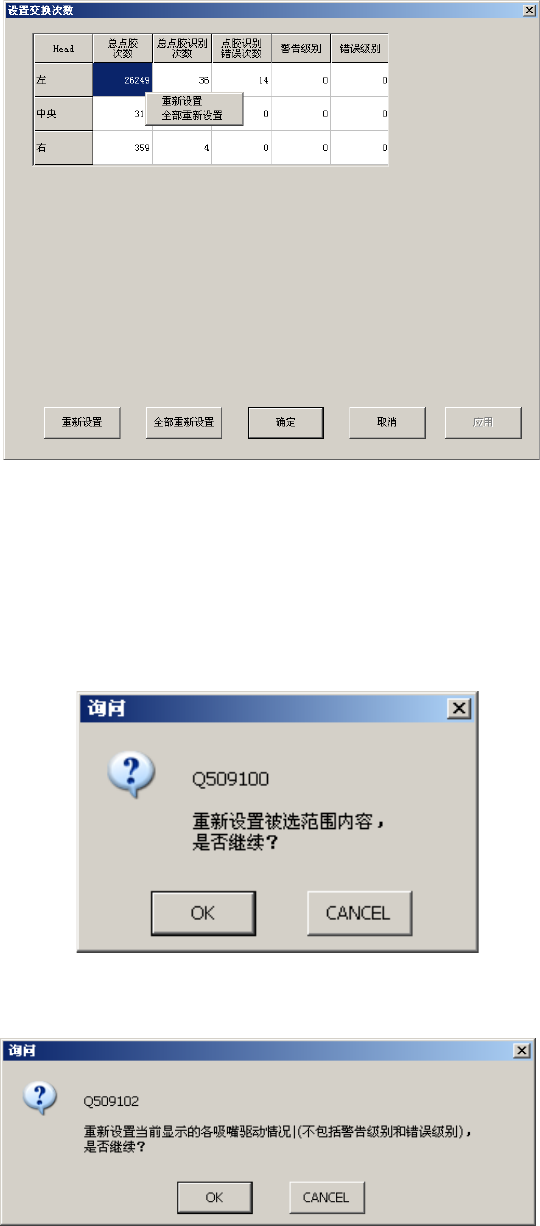

图 9-4-2-1 设置交换次数

 按下〈确定〉按钮确定设置数据，并结束次数设置画面。

 按下〈取消〉按钮复原已设置的数据，并结束次数设置画面。

 按下〈应用〉按钮，确定所设置的数据。

第 2 部功能详解篇第 9 章设备运行信息

图 9-4-2-2 选择重新设置

◆ 通过选择「重新设置」按钮或「全部重新设置」按钮，可进行数据的重新设置处理。

此外，也可右击跟踪球，从显示一览表中选择重新设置（图 9-4-2-2）

选择「重新设置」或「全部重新设置」，则显示如下的询问。

图 9-4-2-3 选择重新设置时的询问

图 9-4-2-4 选择全部重新设置时的询问

 按下〈OK〉按钮，则重设数据、或重设全部数据。

 按下〈CANCEL〉按钮，则不重设数据。
