第1部 基本篇 第1章 设备概要
1
-
30

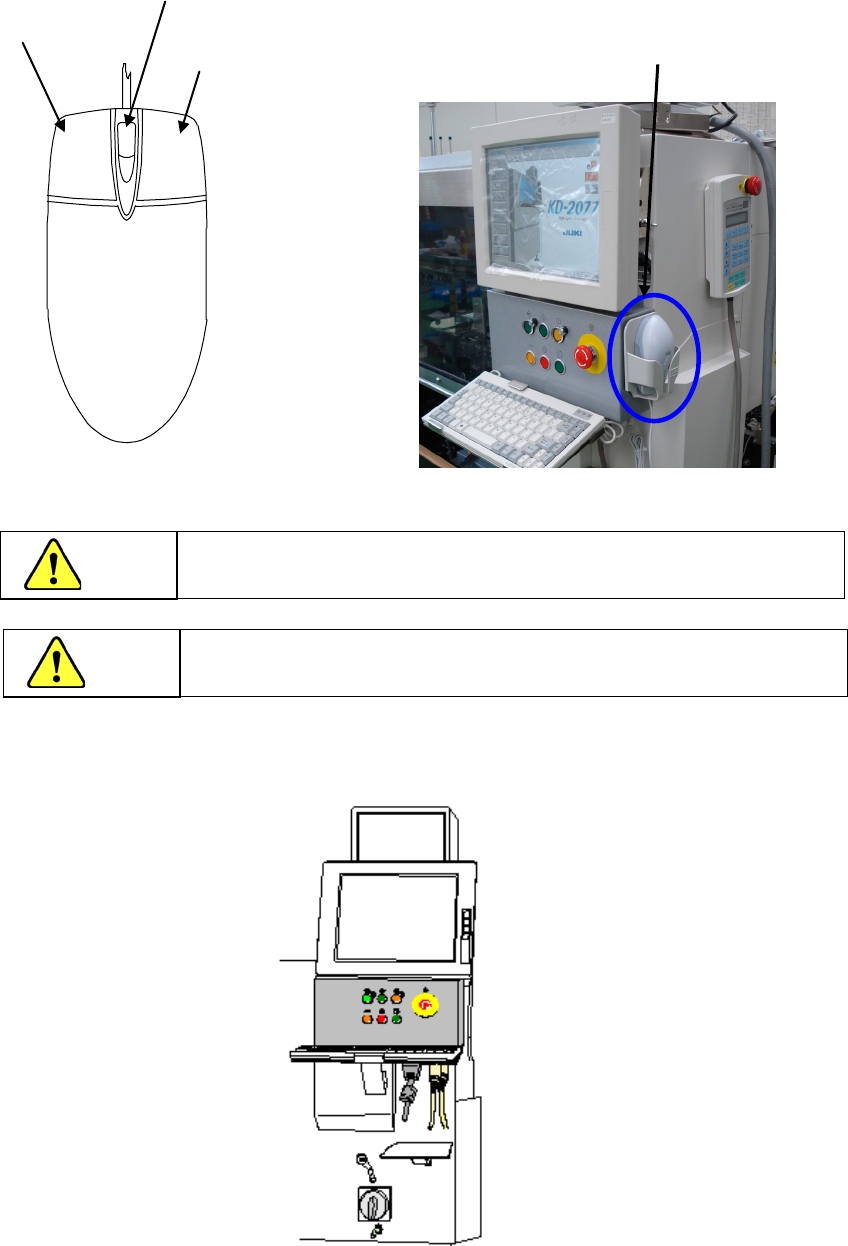

1-3-2-3 鼠标
主机的标准装备带有鼠标。
不使用鼠标时可挂放在此处。
图 1-3-2-3 鼠标概况图
1-3-2-4 触摸屏(选项)
如果选择，可进行触摸屏操作。
图 1-3-2-4 触摸屏概观图
画面滚动轮
左按钮
右按钮
鼠标架
在生产或预热等连续运行时，请把鼠标等放在鼠标袋里。否则，运行中鼠标
可能掉落下来。
注意
请勿在接通主机电源的状态下插拔鼠标电缆
注意
第1部 基本篇 第1章 设备概要
1
-
31

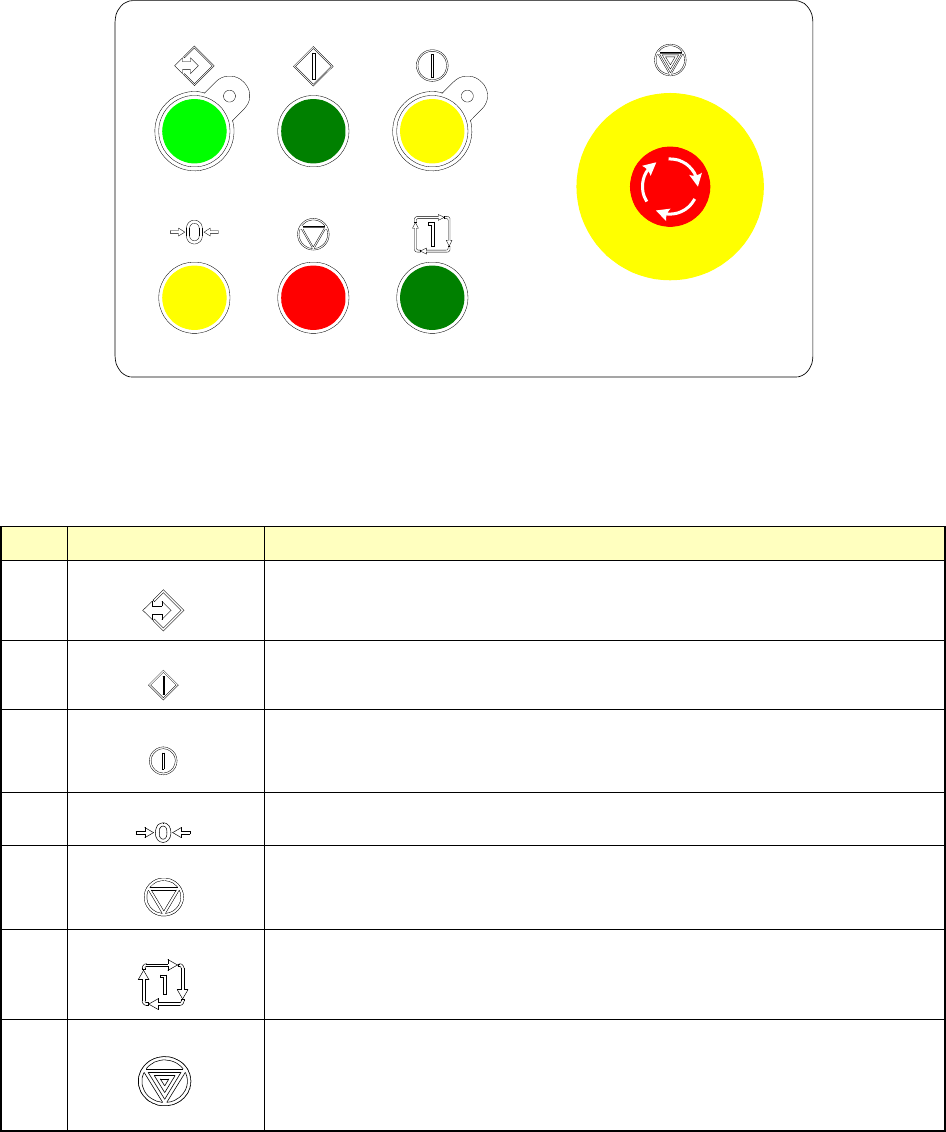

1-3-2-5 操作面板
可通过主机的操作面板来控制机器的动作。
图 1-3-2-5 操作面板外观图
表 1-3-2-3 开关功能概要
No 开关名称 功 能
１
ONLINE
・用于装置与生产支援系统（联机）。
・联机状态下指示灯亮。
２
START
・生产或模拟生产动作时使用。
３
SERVO FREE
・用于使伺服马达(X 轴、Y 轴、Z 轴、θ轴)进入不驱动（Motor Free）
状态。
・不驱动(Motor Free)状态下指示灯点亮。再按一次后马达被励磁。
４
ORIGIN
・进行全轴原点复归。
５
PAUSE，STOP
・终止生产、模拟生产时使用。按一次暂停,再按一次停止。
６
SINGLE CYCLE
・一块基板生产结束后,停止生产时使用。
再按一次则解除该模式。
７
EMERGENCY
・用于紧急停止。当装置出现异常动作或可能危及人体时，按下此开关暂
停机器。按下该开关后,马达及其他驱动部分停止工作,红色信号灯点
亮。
按箭头方向旋转该开关即可恢复。
第1部 基本篇 第1章 设备概要
1
-
32

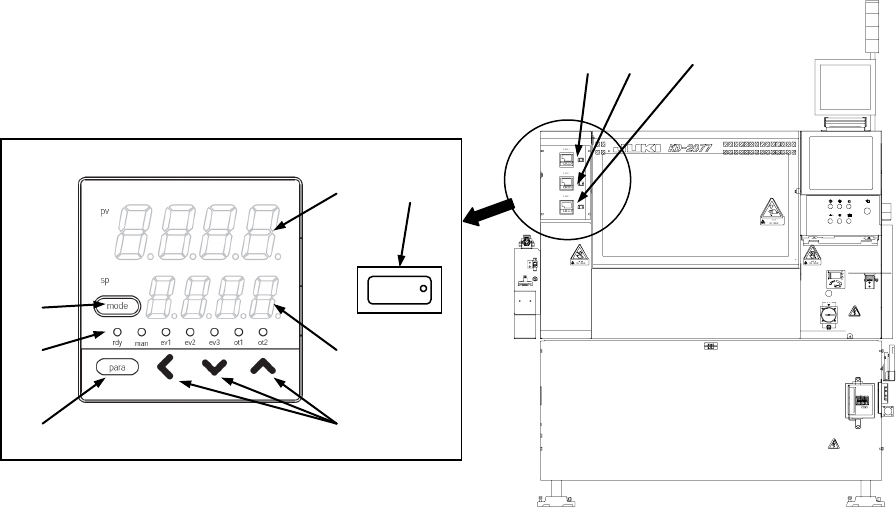

1-3-2-6 温度调节器
① ② ③
图
1-3-2-6-1
温度调节器
-1
图
1-3-2-6-2
温度调节器
-2
①左点胶头用温度调节器 ⑥下段表示部
②中央点胶头用温度调节器 ⑦mode 键
③右点胶头用温度调节器 ⑧模式指示 LED
④电源 SW ⑨para 键
⑤上段显示部 ⑩[＜]･[∧]･[∨] 键
注1） 出厂时规定的温调模块温度为 38℃。
由于针内部填充的胶粘剂温度比该设定值低 5 ℃左右，因此出厂时设定为 33 ℃。
请使用⑩[＜]･[∧]･[∨]键，改变温度设定。
注2） 在设备动作中，请绝对不要将④电源 SW 关到 OFF。会影响正常生产。
⑤ ④
⑦
⑧ ⑥
⑨ ⑩
