第 2 部 功能详解篇 第 11 章 程序补充
11-1
第 11 章 程序补充
11-１ 控制数据管理
执行控制数据(MS 参数、设备重新设置信息等)的备份与恢复。
图 11-1-1 控制数据的备份与恢复
表 11-1-1 控制数据文件内容
控制数据文件名
内容
MSP_2077.DAT MS 参数
CTL_2077.DAT 机器控制参数
DSN_2077.DAT 适用基板的设计尺寸
POS_2077.DAT 主体的机器安装尺寸
SUP_2077.DAT 机器设置信息
OPT_2077.DAT 选项信息、操作选项
MPD_2077.DAT 有关主体的机械设计值信息
注意
请务必按照 JUKI 修理工程师的指示进行操作。
如果错误操作，可能会导致机器无法正常运行。
FD
SSD
(
主机)
备份
恢复
备份
恢复
闪存
(
主机)
第 2 部 功能详解篇 第 11 章 程序补充
11-2
11-1-1 操作方法
请从菜单栏中选择「文件」→「控制数据管理」
图 11-1-1-1 控制数据文件保管器
请从单选按钮(下表的 4 个项目)选择作业内容，再按下 按钮。
选择项目 内容
1 把控制数据保存到闪存卡上 将控制数据保存到主机的闪存中。
2 把控制数据数据保存到软盘上
将控制数据文件保存到软盘或硬盘上所指定的
文件夹中。
3 从闪存卡复原控制数据文件(仅限于
修理工程师)
从主机的闪存中恢复控制数据。
4 从软盘恢复控制数据文件(仅限于修
理工程师)
从软盘或硬盘上所指定的文件夹中恢复控制数据文
件。
(补充) 在将控制数据文件保存到软盘或硬盘中时，需先压缩后再保存。从软盘或硬盘中进行
恢复时，以通过上述操作进行压缩后保存的文件作为对象。
(注) 当用户级别在修理工程师以上时，可执行 3.和 4.
第 2 部 功能详解篇 第 11 章 程序补充
11-3
11-1-2 将控制数据保存到闪存的处理
选择[1．把控制数据保存到闪存卡上]后，显示如下的画面。

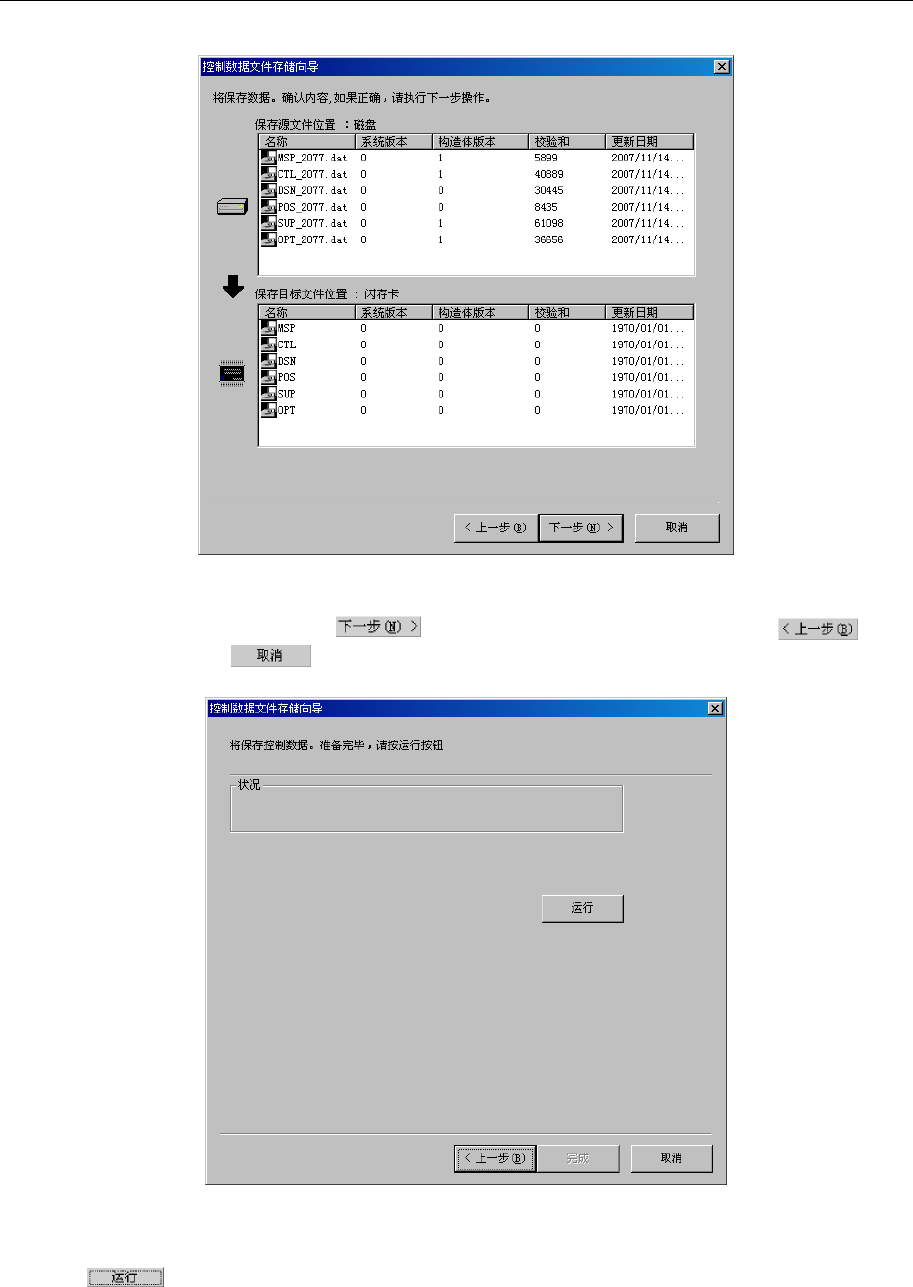

图 11-1-2-1 将控制数据保存到闪存的画面
确认要保存的内容后，请按下 按钮。如果要变更操作内容等，请按下 按
钮，或在作业结束时按下 按钮。
图 11-3-2-2 将控制数据保存到闪存的执行画面
用 按钮来保存控制数据。
