第 1 部 基本篇 第 1 章 设备概要 1 - 64 1-5-10 保存图像数据 在生产中，可利 用本项功 能按 Ctrl+F2 键，把获取的图像 文件保存在软 盘，或者其 它可移 动驱动器中。 1-5-10-1 在 FD 中保存图像 数据 (1) 将软盘插入设备 的软驱。 点击菜单上的「文件」，再点击下拉菜单上的「保存图像数据」。画面上出现以下对话 框。 图 1-5- 10 -1-1 保存设备信息的对话框 (2) 选择「软盘 (F)…
第1部 基本篇 第1章 设备概要
1
-
63
(3) 按下「运行」按钮，开始压缩设备信息，保存在驱动器中。
成功保存后，画面上的对话框变为下图所示：

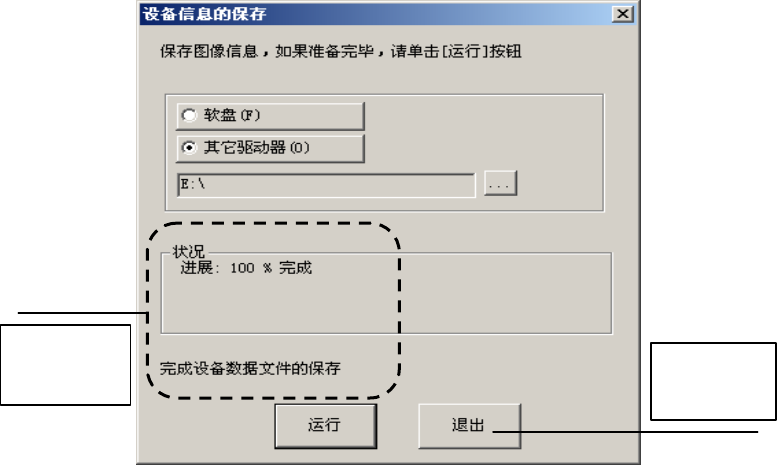

图 1-5-9-2-3 保存设备信息的对话框 (正常结束时)
在其它驱动
器保存成功。
关闭对话框
第1部 基本篇 第1章 设备概要
1
-
64
1-5-10 保存图像数据
在生产中，可利用本项功能按 Ctrl+F2 键，把获取的图像文件保存在软盘，或者其它可移
动驱动器中。
1-5-10-1 在 FD 中保存图像数据
(1) 将软盘插入设备的软驱。
点击菜单上的「文件」，再点击下拉菜单上的「保存图像数据」。画面上出现以下对话
框。

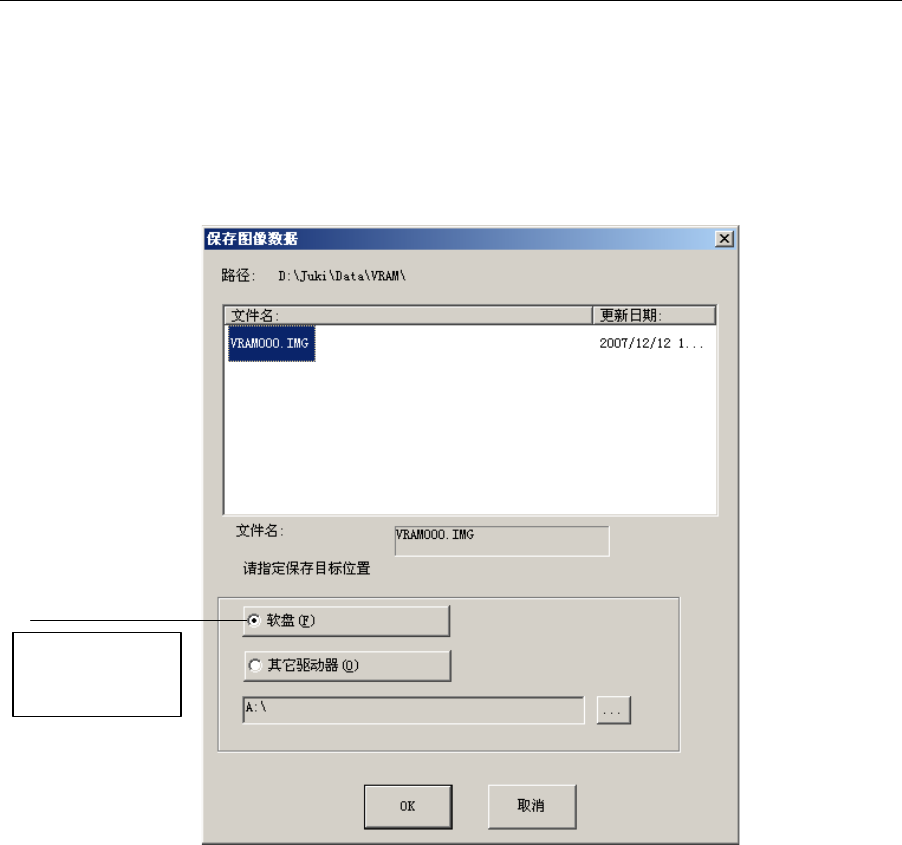

图 1-5-10-1-1 保存设备信息的对话框
(2) 选择「软盘(F)」，按「OK」按钮后，图像数据就保存在软盘里了。数据保存成功后，
对话框自动关闭。
(3) 如果不想保存图像数据而退出对话框时，请按「取消」键。
* 如果画面提示「软盘容量不足」，请更换一个有足够容量的软盘，再存一次。若图像文
件的容量超过软盘容量，必须把文件分存在若干个软盘里。出现这种情况时，画面上会
提示。请按提示操作，更换软盘。
* 软盘驱动器为可选项。没有软盘驱动器则不能使用该功能。
1-5-10-2 在其它驱动器中保存图像数据
选择「软盘(F) 」。
第1部 基本篇 第1章 设备概要
1
-
65
(1)请将驱动器连接在设备上。
在「文件」菜单下选择「保存图像数据」后，显示以下对话框。
图
1-5-10-2-1
保存设备信息的对话框
(2)选择「其它驱动器（O）」，按下「…」钮后，将显示参考文件夹的对话框。请选择保存
处后，按下「确定」按钮。
图
1-5-10-2-2
选择保存处对话框
(3)在选择「其它驱动器(O)」的状态下按下「确定」按钮，图像将保存在指定的文件夹中。
成功保存后，对话框自动关闭。
(4) 如果不想保存图像数据而退出对话框时，请按「取消」键。
选择「其它驱动器
(O)」。
选择保存的驱动
器以及文件夹时
按下。
选择保存的驱动
器及文件夹。
按下「确定」按
钮 ，确 定保存处。
