第 1 部 基本篇 第 2 章 生产 2 - 8 图 2-3-1- 3 主画 面和返回原点画面 图 2-3-1- 4 等待返回原点画面
第1部 基本篇 第2章 生产
2
-
7
2）启动
Windows XP
，显示下列启动画面。

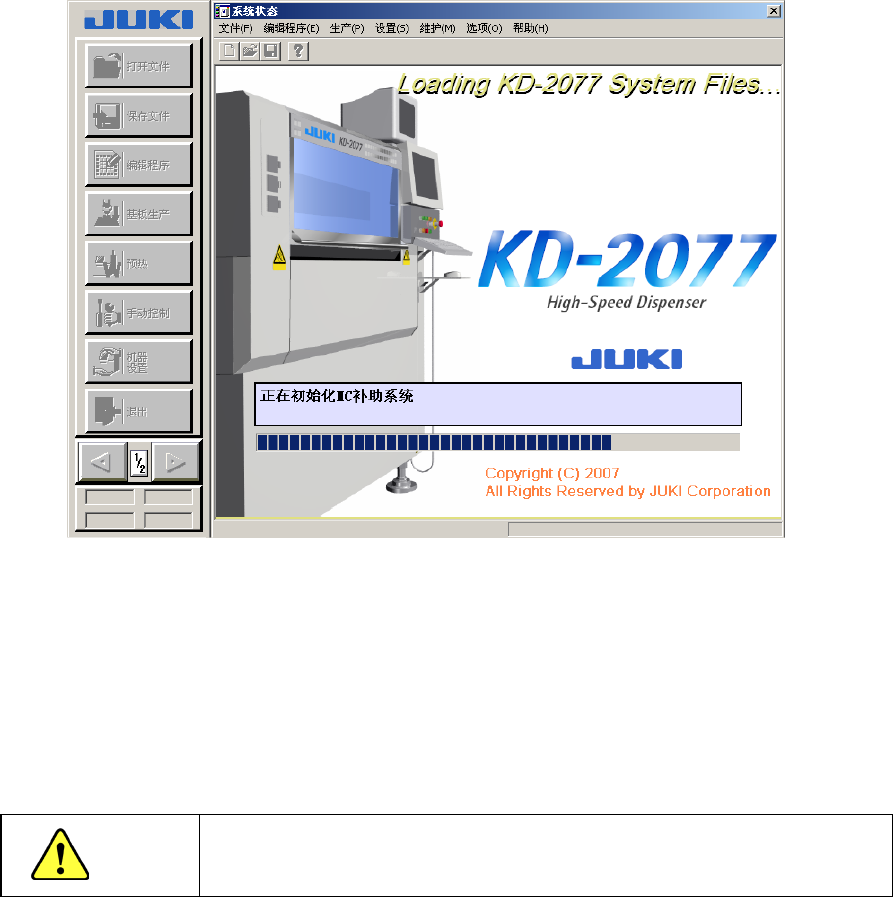

图 2-3-1-2 启动画面
3)初始设置结束后，显示主画面，在此基础上显示返回原点画面(参考图 2-3-1-3)。单击
「确认」按钮
※1
，可执行
返回原点
(图 2-3-1-4)。
※1：将画面上的箭头对准「确认」按钮后，点击一次鼠标左键。
警告
进行返回原点后，装置即刻开始运转。为避免受伤，请绝对不要将手和头
等伸入装置内部。
第1部 基本篇 第2章 生产
2
-
8

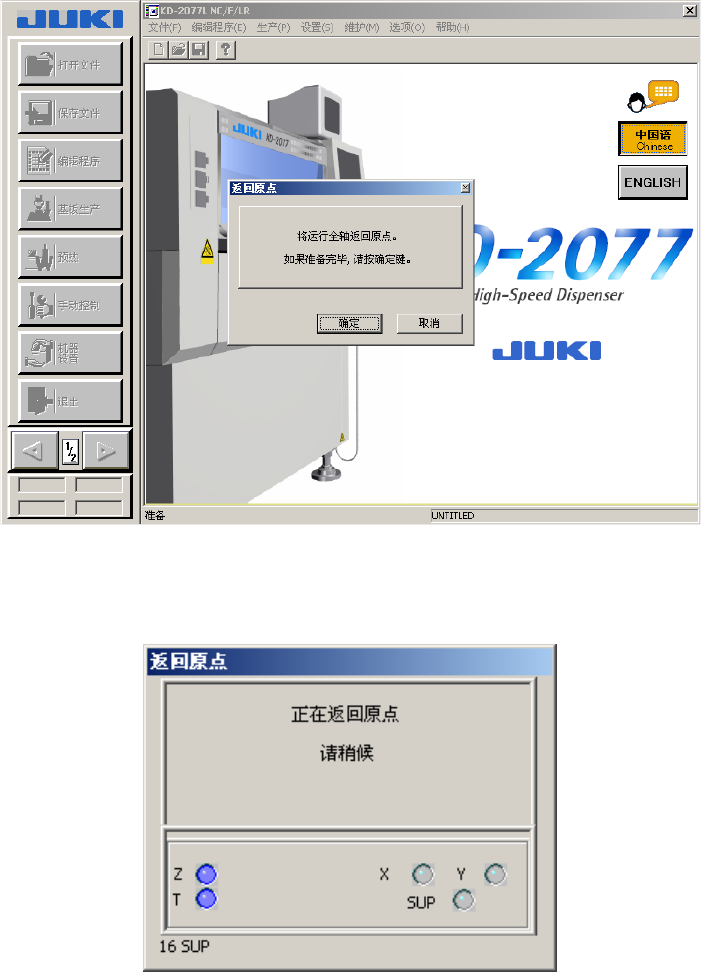

图 2-3-1-3 主画面和返回原点画面
图 2-3-1-4 等待返回原点画面
第1部 基本篇 第2章 生产
2
-
9
2-3-2 装置的结束方法
1)
请按命令按钮中的
退出按钮
。
按下该按钮。
按下退出按钮后如还有未保存的生产程序时，显示可能丢失生产程序的提示。
若要保存程序时选择「取消」，中断结束处理返回到桌面。
2)在系统结束前，显示设定设备安全方向的确认信息。

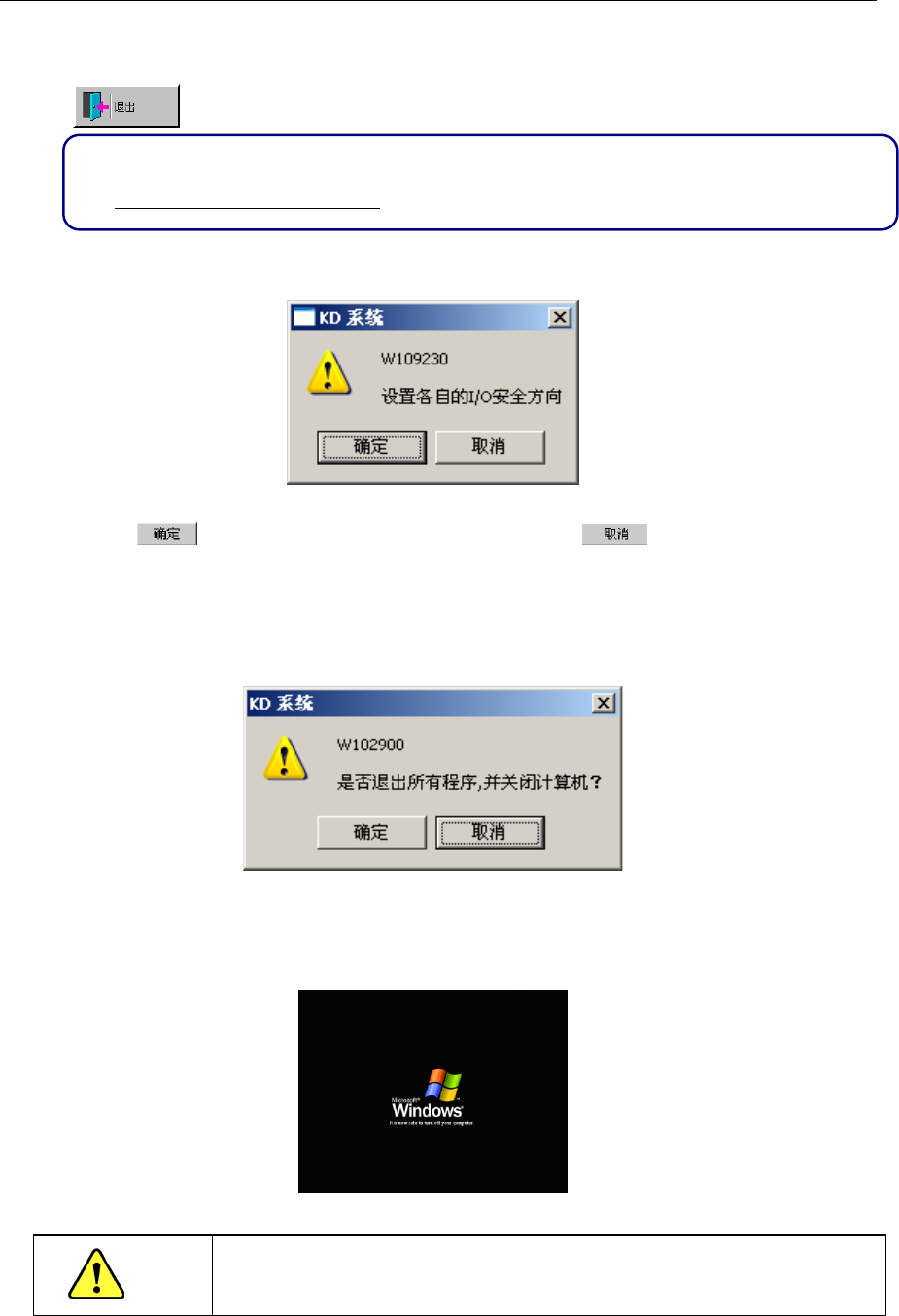

图 2-3-2-1 设置安全方向的确认信息
按下 后，进行各种安全方向的设置。如果按下 ，则不进行安全方向的设
置而直接进入下一步。
3) 显示结束的确认信息（图 2-3-2-2
）。
请按下<确定>按钮。
进行关机处理并结束系统。如果按下<取消>按钮，则返回到原来的主菜单画面。
图 2-3-2-2 结束系统的确认信息
4) 电示如下信息。
请向左旋转主开关，切断电源。
图 2-3-2-3 确认关机
注意
切断电源(向左旋转主开关)时，请务必在进行了上述结束操作后再进行。
不实行退出操作而切断装置电源，可能使装置下次启动时无法启动。
