Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 3 Mitä tehdään .. . Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 3.8 Miten vältät ratavirheen 3 - 17 3.8.5 Komponenttikoordinaattijärjestelmä ja noutokulma Kuva 3.8.1 Komponentin si…
3 Mitä tehdään ... Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
3.8 Miten vältät ratavirheen Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
3 - 16
3.8.3 ... Lineaarisyöttömodulilla
Aseta tärytinluukut niin, että komponentin tai syöttökennon ja luukun väliin jää 0,1 mm rako.
Säädä tärytysvoimakkuus oikeaksi, koska muuten komponentit kiilaantuvat . Suosittelemme Siplace-auto-
maateille tyypin 3 käyttämistä.
Valitse oikea syöttökenno. Siihen pätee:
– Ottoaukko < 1,5 x komponentin pituus
– Kennon korkeus < 1,5 x komponentin korkeus
Varmista, että syöttökenno on magneettikiskolla tasaisesti ja että se on puhdas.
Täytä lineaarisyöttömodulit oikeaan aikaan, eli kun komponenttitilanne lähestyy punaista merkkausta.
Kenno on silloin enää vain kolmannekseen saakka täysi.
3.8.4 ... Nauhakontilla
Säädä välilevyt oikein (katso Kuva 3.5.2, sivut 3 - 11)
Varusta suuret nauharullat vaihtoakseleilla.
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 3 Mitä tehdään ...
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 3.8 Miten vältät ratavirheen
3 - 17

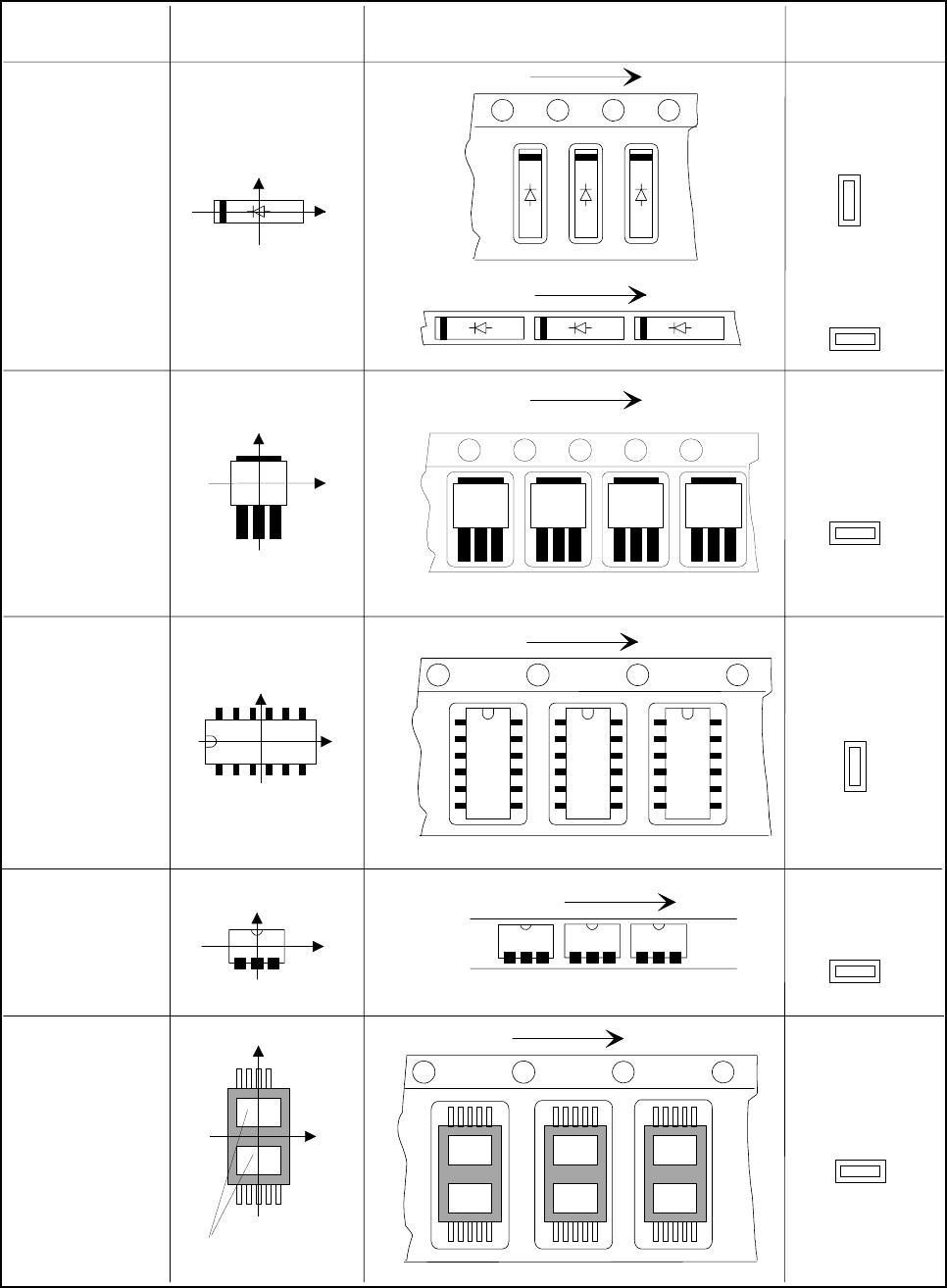

3.8.5 Komponenttikoordinaattijärjestelmä ja noutokulma
Kuva 3.8.1 Komponentin sijainti ja sen noutokulma
0°
90°
90°
SO-IC
DIL-IC
0°
SOT 194
90°
90°
SOT 23
Y
X
Y
X
Y
X
Y
X
Y
X
Kotelotyyppi 0°-kuvausasento Asento syötössä
Noutokulma/
pipettikulma
Chip-
komponentti,
polaroitu
0402
2220
Anodi täytyy olla
suunnattu
positiiviseen
X-akseliin.
Nauha
Tankokenno
Tankokenno
Nauha
Nauha
Nauha
Erikois-
komponentti
Aukot
3 Mitä tehdään ... Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
3.8 Miten vältät ratavirheen Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
3 - 18

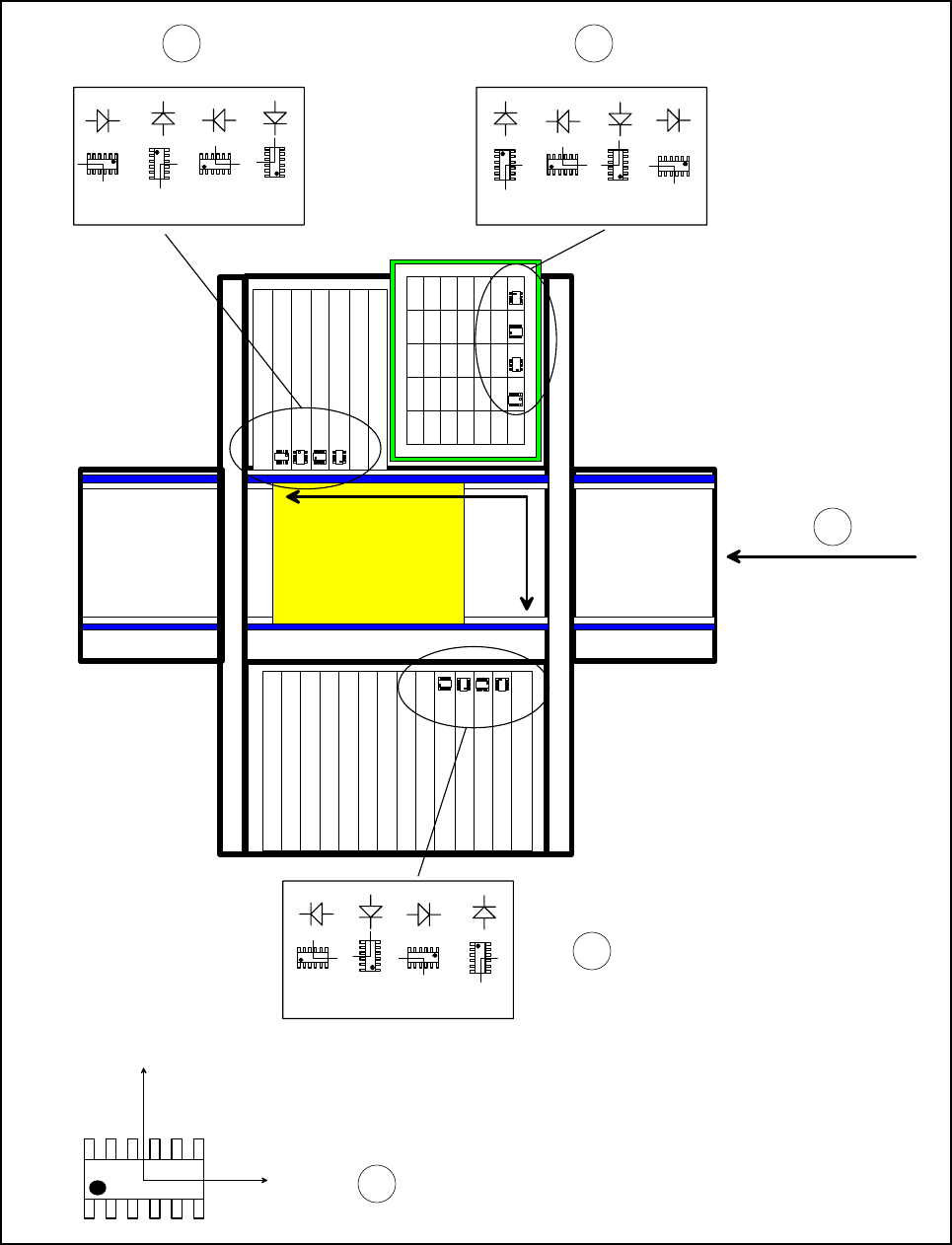

3.8.6 Komponentin noutokulman valvonta
Kuva 3.8.2 Komponentin noutokulman valvonta
0° 90°
180° 270°
X
component-removal belt
0°
90°
180°
270°
0°
90° 180° 270°
Y
0°
90°
180°
270°
0°
90°
180°
270°
0°
90°
180°
270°
Y
X
MKS
12
4
3
5
