4 Koplanariteetti-lasermoduuli Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 4.1 Koplanariteetti-lasermoduuli (Vain SIPLACE 80F4, 80F4-6 tai 80F5) Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 4 - 8 Kuva 4.1.5 Koplanariteettilas…

Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 4 Koplanariteetti-lasermoduuli

Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 4.1 Koplanariteetti-lasermoduuli (Vain SIPLACE 80F4, 80F4-6 tai 80F5)

4 - 7

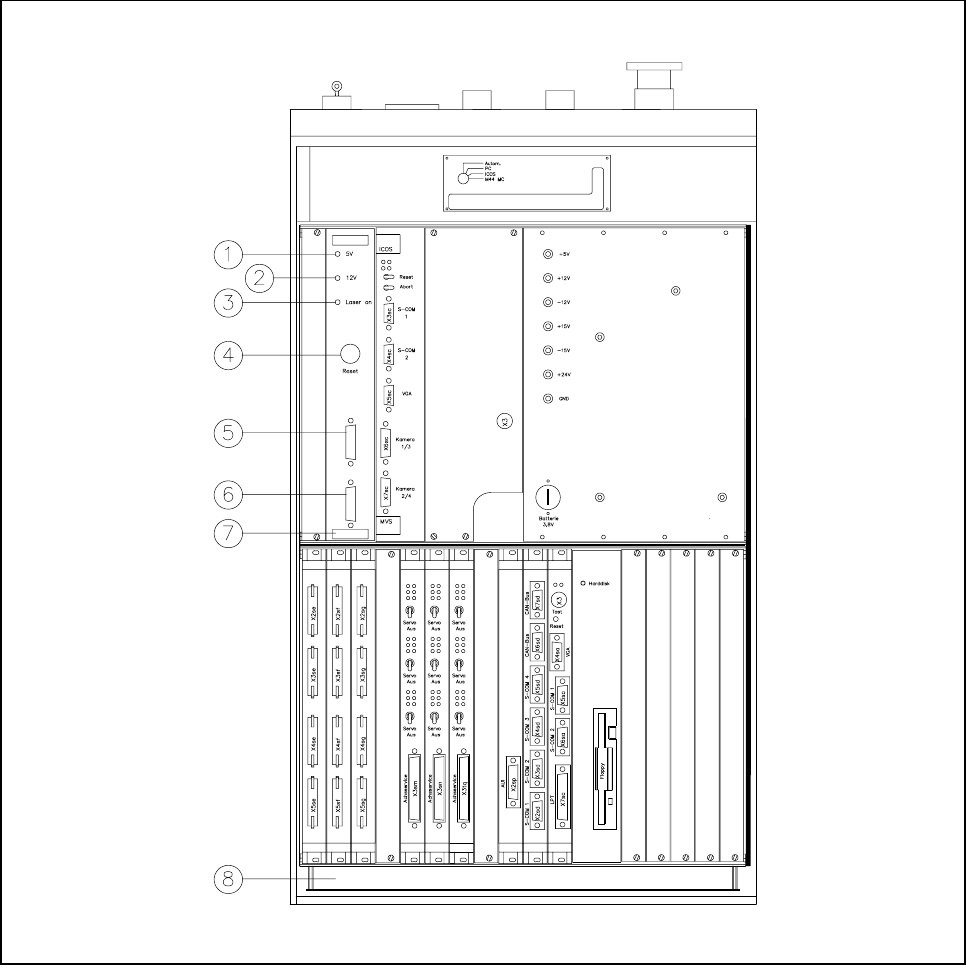

Kuva 4.1.4 Yleiskuvaus koplanariteettilasermoduulista

- Seloste kuvaan 4.1.4

1 VIHREÄ LED: Käyttöjännite 5V

2 VIHREÄ LED: Käyttöjännite 12V

3 VIHREÄ LED: Lasermoduuli käynnistetty

4 RESET-painike

5 SUB-D-pistoke, 9-napainen, COM2: koneohjaimelle

6 SUB-D-pistoke, 15-napainen: lasermoduulille

7 Mittausyksikkö ohjausosan kanssa

8 Sisääntyönnettävä ohjausosa 80F

/80F

-6

4 Koplanariteetti-lasermoduuli Käyttöohje SIPLACE 80S-20/F4/F4-6/F5

4.1 Koplanariteetti-lasermoduuli (Vain SIPLACE 80F4, 80F4-6 tai 80F5) Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx

4 - 8

Kuva 4.1.5 Koplanariteettilasermoduuli

- Seloste kuvaan 4.1.5

1 Lasermoduuli

2 Liitäntäkaapeli

3 Tukikehys

4 Punainen LED: OUT OF RANGE (ALUEEN ULKOPUOLELLA)

5 Punainen LED: POOR TARGET (HUONO KOHDE)

6 Vihreä LED: LASER ON (LASER PÄÄLLÄ)

7 Tarra ’Laserluokka 3B’, katso kuvaa 4.1.2

Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 4 Koplanariteetti-lasermoduuli

Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 4.1 Koplanariteetti-lasermoduuli (Vain SIPLACE 80F4, 80F4-6 tai 80F5)

4 - 9

4.1.5 Tietosyöttö

- Koplanariteettiimittauksen on oltava merkitty Kotelointimuoto-Editorissa kohtaan ’käsittelyohjeet’. (Katso

käyttöohje SIPLACE linjatietokone UNIX kohta 5.4.4).

- Syötä maksimaaliset koplanariteettipoikkeamat (katso maks. komponentti-korkeustoleranssi, kohta 5.2.5

’NU-Editorin toiminnat’ käyttöohjeessa SIPLACE linjatietokone UNIX).

OHJE

Valikossa ’Ladontaoptiot’ (katso kohta 5.3 englanninkielisessä päädokumentaatiossa) voit deaktivivoida tai

aktivoida koplanariteetti-lasermoduulin. Koplanariteettimittaus voidaan kytkeä pois tai kytkeä päälle niille kom-

ponenteille, joille koplanariteettimittaus on kotelointimuototiedoissa asetettu.
