5 Kunnossapito/huolto Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 5.1 Yleiskatsaus Painos 03/98 CE FIN ohjelmaversiosta S R.404.xx 5 - 6 5.1.4 Yleistä (SI PLACE 80S-20, 80F 4 , 80F 4 -6, 80F 5 ) 5.1.4.1 Turvallisuusohjeita VAAR…
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 5 Kunnossapito/huolto
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 5.1 Yleiskatsaus
5 - 5
5.1.3 Ladonta-automaatti SIPLACE 80F
4
-6/F
5

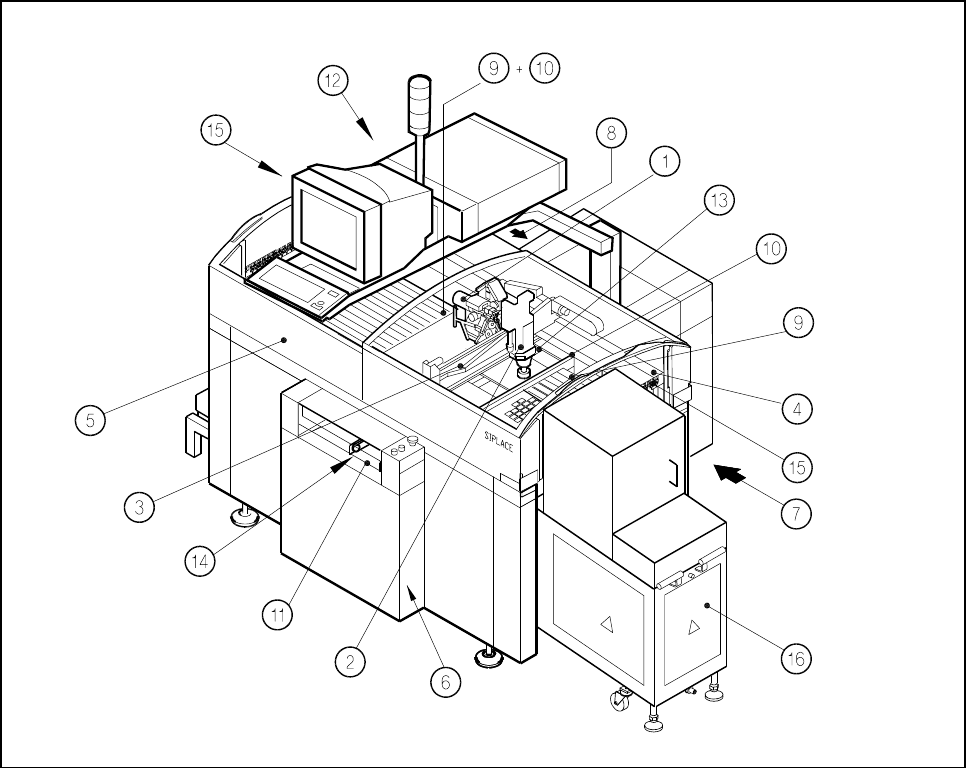

Kuva 5.1.3 SIPLACE 80F
4
-6/F
5
: odottavat aliyksiköt
- Seloste kuvaan 5.1.3
1 6-suuttiminen revolveripää, portaali 1 10 Tyhjänauhaleikkauslaitteisto
2 IC-pää 11 Piirilevykuljetus
3 X-akseli, portaali 1 12 Pudotettava säiliö revolveripäätä varten
4 Y-akseli, portaali 1 13 Pudotettava säiliö IC-päälle,Komp.-näyttö-
5 Suojavaipat ohjauskiskoinen Kamera, Koplanariteetti-lasermoduuli
6 Paineilmayksikkö ja pipetinvaihtaja
7 Servo sisääntyöntö , suodinmatto 14 Ohjaus sisääntyöntö pl-käsittely
8 Ohjaus sisääntyöntö , suodinmatto 15 Barkoodilistat
9 Vaihtokelpoiset komponenttipöydät 16 Wafflepack-vaihtaja
5 Kunnossapito/huolto Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
5.1 Yleiskatsaus Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
5 - 6
5.1.4 Yleistä (SIPLACE 80S-20, 80F
4
, 80F
4
-6, 80F
5
)
5.1.4.1 Turvallisuusohjeita
VAARA
• Noudattakaa kaikissa töissä tämän käyttöohjeen turvallisuusohjeita.
• Ainoastaan valtuutettu henkilöstö saa avata avainkytkimen ja työn päätyttyä avainlukko
on jälleen lukittava.
• Älä suorita mitään puhdistustoimenpiteitä alkoholilla avoimessa valossa tai tulen läsnäollessa!
• Seuraa täsmällisesti ilmoitettua työjärjestystä.
VAARA
Siplace 80F
4
, 80F
4
-6 tai 80F
5
automaattiin voidaan asentaa koplanariteetti-lasermoduuli lisälaitteena. Laser
toimii aallonpituus- ja tehoalueella, joka on iholle ja silmille vaarallinen. Siksi voimassa ovat erityiset turvalli-
suusmääräykset, katso myös kohta 4, 'Koplanariteetti-lasermoduuli'.
Älä käsittele millään tavalla suojalaitteita!
Vianpoisto lasermoduulista ja turvapistokkeesta täytyy suorittaa tehtaalla.
5.1.4.2 Tietoja työnkulusta
OHJE
Määrätyt huoltovälit suodinelementtien tarkastukselle ja vaihdolle pätevät vain määritellyllä paineilmalaadulla,
katso ’paineilmaspesifikaatio’. Muussa tapauksessa lyhennä vastaavasti huoltoväliä!
Kirjaa suoritetut huoltotyöt huoltosuunnitelmaan.
Suosittelemme noudatettavan huoltosuunnitelmassa olevaa töiden järjestystä.
OHJE
Jos haluat työntää käsin portaalia SIPLACE 80F
4
, 80F
4
-6 tai 80F
5
-ladontautomaatin pysäyttämisen jälkeen,
huomioi ehdottomasti seuraavaa:
Z-akseli (pinoli) täytyy olla automaatin pysäytyksen jälkeen ääriasennossa ylhäällä. Jos näin ei ole, on kysy-
myksessä häiriötilanne. Tiedota SMD-huoltoon.
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 5 Kunnossapito/huolto
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 5.1 Yleiskatsaus
5 - 7
Erilaisia huoltotöitä varten tarvitset valikon ’Toiminnat portaali 1’ (Gantry 1 functions) tai ’Toiminnat
portaali 2’ (Gantry 2 functions). Yksityiskohdat näihin valikkoihin saat luvusta 4 englanninkielisestä päädo-
kumentaatiosta.
Jos vaihdat valikosta ’Toiminnat portaali 1’ (Gantry 1 functions) valikkoon ’Toiminnat portaali 2’ (Gantry 2
functions) tai jätät ’Toiminnat portaali’ (Gantry functions) -valikon, SIPLACE 80S-20, 80F
4
, 80F
4
-6 ja
80F
5
:llä suoritetaan enää vain päänreferenssiajo eikä portaalin referenssiajoa. Tämä päänreferenssiajo
tapahtuu ilman vakuumitestiä sekä ilman korkeudenreferenssiajoa.
Valitse senvuoksi kaikkien huoltotöiden jälkeen, joiden ajossa pinolit otettiin tähdestä, valikko ’Vakuumi-
testi revolveripää’ (Vacuum test revolver head), sekä vielä ennenkuin jätät ’Toiminnat portaali X’-valikon
(Gantry x functions):
Kokeile pipettikokojen kohdentaminen asennuspaikalle ja kullakin kerralla saavutettu vakuumi. Käyttäjän
ohjeet näytetään kuvaruudulla. Valitse senjälkeen korkeudenreferenssiajoa varten valikko ’Pipettioffset
revolveripää’ (Revolver head nozzle offset) ja jätä sitten ’Toiminnat portaali X’ (Gantry x functions)-valikko.
Jos ole avannut ’Toiminnat portaali X’ (Gantry x functions)-valikossa ollessasi suojavaipan ja työntänyt
käsin portaalia, niin portaali palaa suojavaippojen sulkemisen ja käynnistyspainikkeen painamisen jälkeen
alennetulla nopeudella takaisin alkuasentoonsa.
5.1.4.3 Valikon ’Toiminnat portaali X’ suojatoiminnat
Jos olet valinnut valikon ’Toiminnat portaali X’ (Gantry x functions) ja senjälkeen valikon ’portaalitoiminnat’
(Gantry functions), avataan suojavaipat automaattisesti ja kytketään portaali- ja pääakselit voimattomiksi.
Avaamalla suojakannen kytkeytyy pois mm. käyttöjännite koplanariteetti-lasermodulilta SIPLACE 80F
4
,
80F
4
-6 ja 80F
5
-automaateilla. Modulin käyttöjännite-LED sammuu.
Valtuutettujen henkilöiden täytyy kytkeä avainkytkin valikoissa ’Toiminnat portaali X’ (Gantry x functions)
tehtäviä töitä varten asentoon ’avattu’ (Set-up) ja senjälkeen takaisin suljetuksi.
X- ja Y-portaaliakselit suljetaan vain silloin, kun tämä on tarpeellista valitulle toiminnolle: lisäksi täytyy
kuvaruudussa esitetyn pyynnön jälkeen sulkea suojavaipat ja painaa käynnistyspainiketta.
Kaikki muut ’Toiminnat portaali X’ (Gantry x functions) voit suorittaa avatulla avainkytkimellä ja avatuilla
suojavaipoilla, kuten esimerkiksi ’Tahdista tähti’ (Star step) pinolien poisottoon. X-/Y- portaaliakselit on kyt-
ketty vapaiksi.
