6.1.1.3 Tekniset tiedot Irtokuormakuljetin
Irtokuormakuljetin Leveys
Rataa per
moduuli
Moduulien
maks. luku-
määrä asemaa
kohden
Komponettivarasto Syöttökiskot / Tuote nro Jaksoaika Virransyöttö
Perus
Tuote nro 00142318-04
30 mm 2 2 x 20 n. 5000 kpl.
0603/045
0603/080
0805/045
0805/060
0805/085
0805/125
Mini-Melf
00142321-02
00142322-01
00142323-02
00142324-01
00142325-01
00142326-01
00142328-01
< 80 ms 30 VDC
Taulukko 6.1.3 Tekniset tiedot Irtokuormakuljetin
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 6 Komponenttikäsittely
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 6.2 Asennus yleisesti
6 - 9
6.2 Asennus yleisesti
6.2.1 Toimintatapa syöttömoduulien asennuksessa
6.2.1.1 Valmistelevat toiminnot
Valitse asetusalue käytettävää syöttömoduulia varten (katso Rüttler-konfiguraatio).
Ladontapään sijaitessa odotuspaikassa käytä Hätä-Seis-kytkintä.
Avaa suojavaipat.
Huomioi, että asettelupinta (komponenttipöytä) syöttömoduulia varten on siisti eiväkä mitkään komponentit
vaikuta moduulin kiinteään paikkaan. Ohjeita asettelupinnan puhdistuksesta (komponenttipöytä) löydät
kappaleesta kunnossapito (katso lisäksi kappale 9.3.3 englanninkielisessä päädokumentaatiossa).
6.2.1.2 Toimintatapa
Aseta kuljetin komponenttipöydän ennalta valitulle radalle (katso Rüttler-konfiguraatio).
Aseta moduuli niin, että moduulin takapuoli kiinnitetään komponenttipöydälle kuulakeskityksellä sekä etu-
puoli vastaavalla keskiöintinastalla. Tällöin on tärkeää, että moduulit sijoitetaan oikein komponenttipöy-
dälle niiden leveyden mukaan.

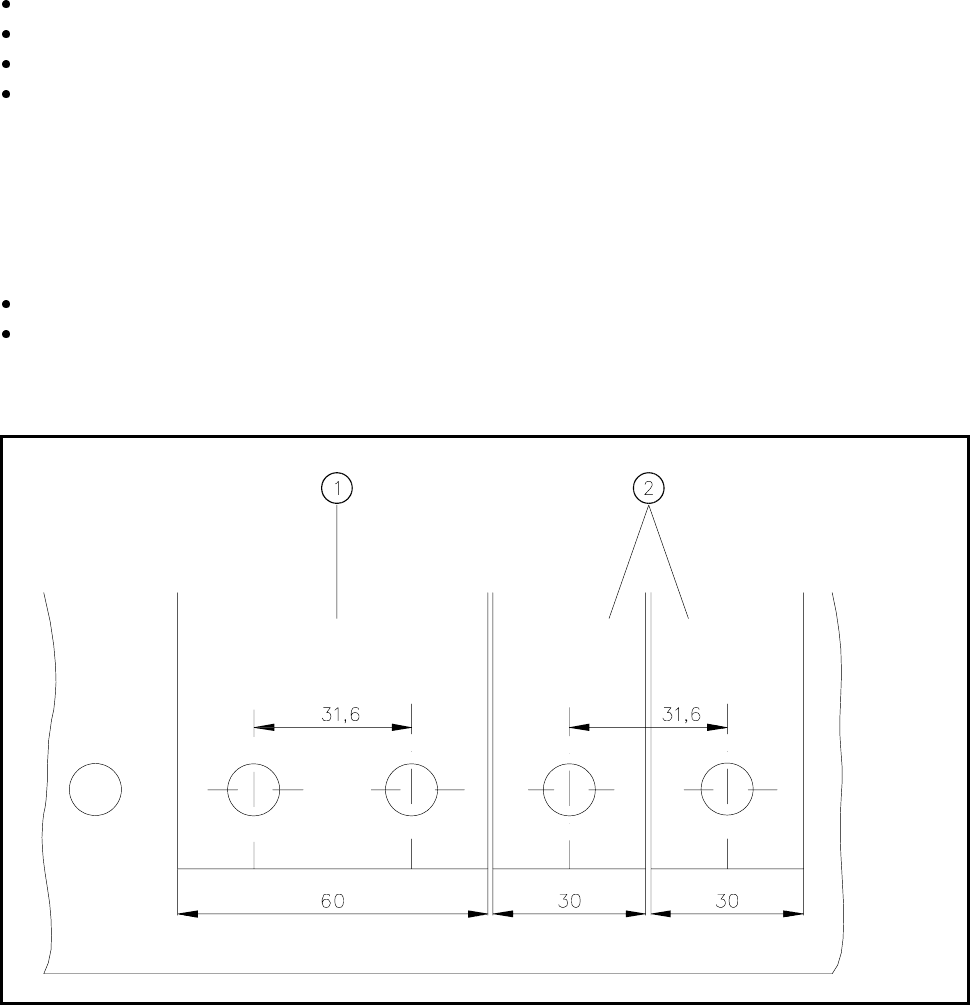

Kuva 6.2.1 30 mm ja 60 mm leveyksisten moduulien asennus
- Seloste kuvaan 6.2.1
1) Syöttömoduuli leveydeltään 60 mm 2) Syöttömoduuli leveydeltään 30 mm
6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
6.2 Asennus yleisesti Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
6 - 10

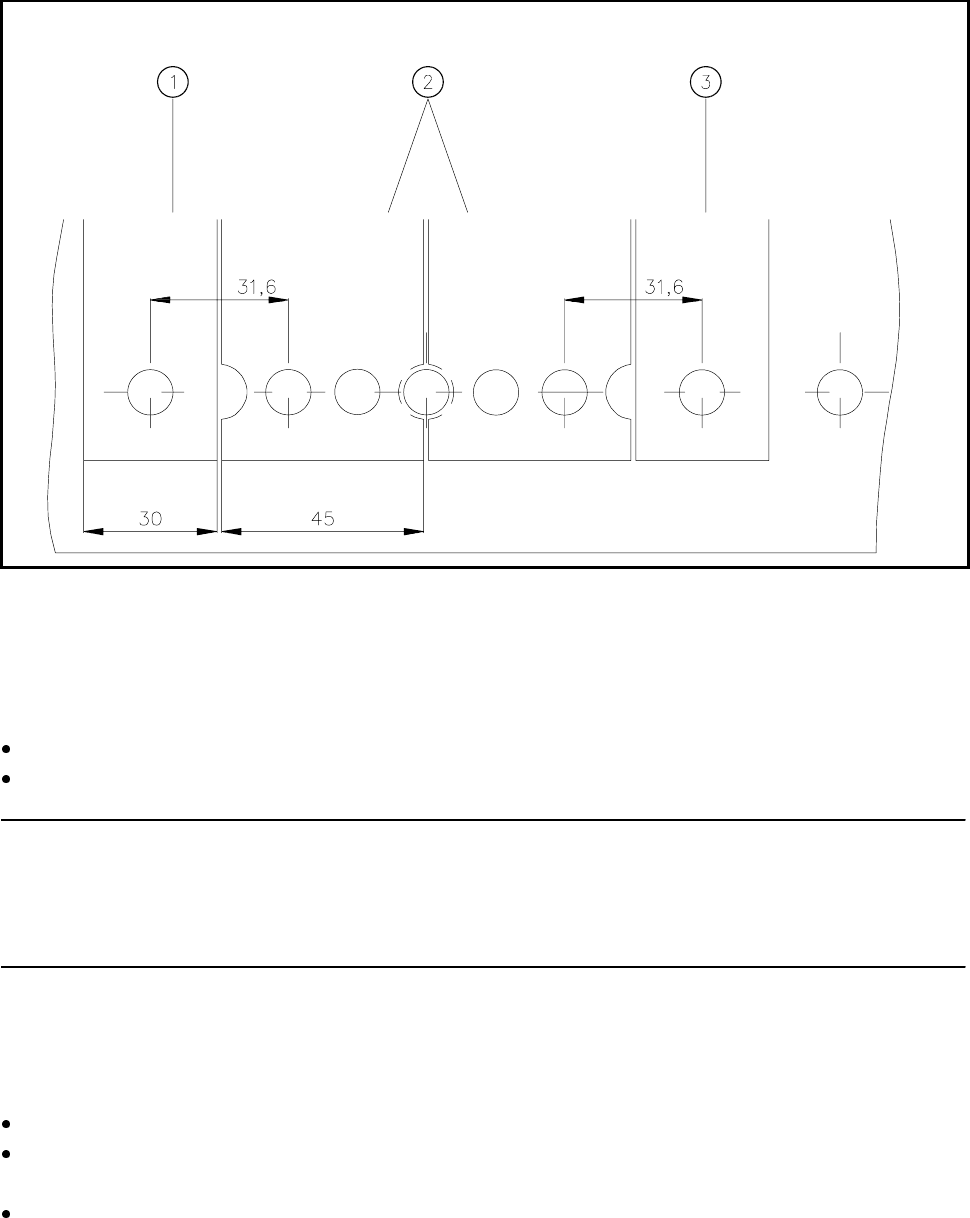

Kuva 6.2.2 45 mm leveyksisten moduulien asennus
- Seloste kuvaan 6.2.2
1) Syöttömoduuli leveydeltään 30 mm 2) Syöttömoduuli leveydeltään 45 mm
3) Syöttömoduuli leveydeltään 30 mm
Tarkista, onko moduuli tukevasti komponenttipöydällä.
Sulje moduulin pistoke koskettimeen, joka sijaitsee paikan alla.
OHJE
Huolehdi, että käytät moduulin liitännässä ehdottomasti paikkaan kuuluvaa kosketinta, koska jotkut moduulit
saavat ohjausimpulssin tämän koskettimen kautta. Voi olla muutoin mahdollista, että kuljetin ei toimi oikein,
jos sitä ei liitetä oikeaan koskettimeen.
6.2.1.3 Lopuksi suoritettavat toiminnot
Sulje suojavaipat sekä kytke ohjaus päälle.
Suorita kyseessä olevassa tapauksessa jälkitäyttötarkastus (Kohta 3.4 englanninkielisessä päädokumen-
taatiossa).
Jatka ladontaa.
